Cet article est archivé!

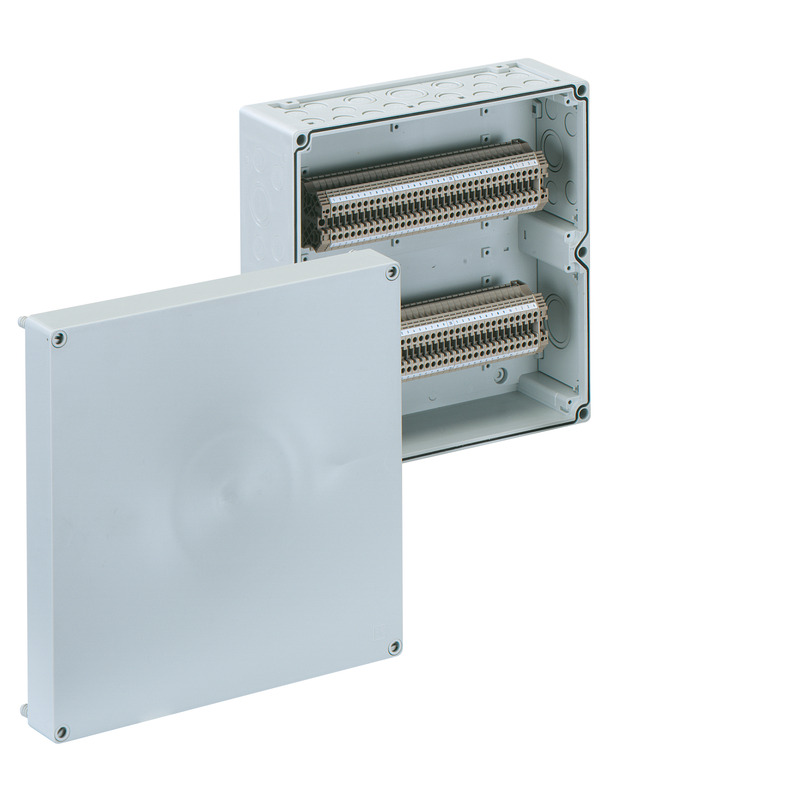

Boîtier pour bornes

AKi-R 4/68-SL

Référence produit: 74306801 | Dimensions: 300 x 300 x 132 mm

Boîtier pour bornes, avec indice de protection IP65, Section nominale 4 mm², Ui=400V AC, Polycarbonate, points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

avec 68 bornes sans vis 4 mm² (type Weidmüller ZDU 4)

Accessoires joints:
10 Passe-câbles à double membrane IP66 M20 Plage d'étanchéité 7 - 12 mm, 2 Passe-câbles à double membrane IP66 M25 Plage d'étanchéité 9 - 16 mm, 2 Passe-câbles à double membrane M32 Plage d'étanchéité 14 - 21 mm, 1 Passe-câbles à double membrane IP66 M40 Plage d'étanchéité 19 - 28 mm

Propriétés électriques

Tension nominale d'isolement CA	400 V
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Dimensions

Largeur	300 mm
Longueur	300 mm
Hauteur	132 mm
Poids	2.645 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902885749
Packing Unit Code	CT
ETIM Class	EC002713
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	dxf (7 Mo)
Plan dimensionnel	dwg (1 Mo)
Plan dimensionnel	pdf (1 Mo)

Certificat

CE Explication DE/EN/FR	pdf (81 Ko)
UKCA Explication EN	pdf (49 Ko)

Accessoires

Kit charnière extérieure ASS-gro

Dimensions : 140 x 120 x 20 mm
Référence produit: 19000501

Charnières extérieures, grand modèle, à partir de TK PS/PC 1811 et à...

Kit charnière extérieure, pour modifier un couvercle de boîtier en volet rabattable. y compris 2...

Liste de surveillance

Détails

Kit verrou VSG

Dimensions : 100 x 80 x 25 mm
Référence produit: 19010001

à partir de TK PS/PC 1811 et AKL/AKi 1

Kit cadenas, pour modifier un couvercle de boîtier en porte rabattable verrouillable. avec cadenas,...

Liste de surveillance

Détails

Connecteur combiné KST M25-17

Dimensions : 29,5 x 29,5 x 17 mm
Référence produit: 19302501

Longueur 17 mm, pour le raccordement vertical des petits coffrets de...

Support combiné de raccordement de boîtiers, polyéthylène, gris, pour épaisseur de paroi 1,5 - 4,0...

Liste de surveillance

Détails

Connecteur combiné KST M25-33

Dimensions : 29,5 x 29,5 x 33 mm
Référence produit: 19302601

Longueur 33 mm, pour le raccordement vertical des petits coffrets de...

Support combiné de raccordement de boîtiers, polyéthylène, gris, pour épaisseur de paroi 1,5 - 4,0...

Liste de surveillance

Détails

Connecteur combiné KST M32

Dimensions : 36,5 x 36,5 x 24,5 mm
Référence produit: 19303201

Longueur, pour le raccordement vertical et horizontal des petits...

Support combiné de raccordement de boîtiers, polyéthylène, gris, pour épaisseur de paroi 1,5 - 4,0...

Liste de surveillance

Détails

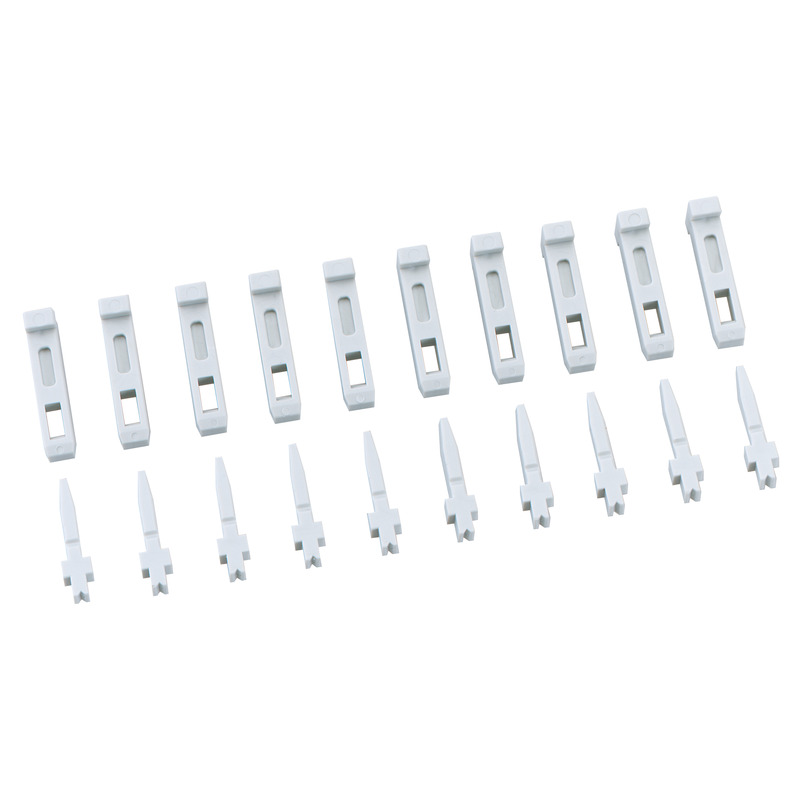

Kit de combinaison de boîtiers AK KS-IP30

Dimensions : 135 x 80 x 7 mm
Référence produit: 59110001

Kit de jumelage sans joint d’étanchéité, pour assemblage vertical ou horizontal de tous les boîtiers...

Liste de surveillance

Détails

Kit de combinaison de boîtiers AK KS-IP65

Dimensions : 235 x 150 x 7 mm
Référence produit: 79100101

Kit de jumelage, pour combinaison horizontale ou verticale de tous les boîtiers AK (jusqu'à 04/15)...

Liste de surveillance

Détails

Kit de pattes de fixation murale AK ABL-ES

Dimensions : 110 x 40 x 20 mm
Référence produit: 79300401

Kit = 4 unités

Pattes de fixation murale en inox, pour montage de boîtiers sur surfaces planes, orientables à 0 °,...

Liste de surveillance

Détails

Texte du produit

Connectez-vous à mySpelsberg pour télécharger les textes d’offres. Connexion mySpelsberg

Produits similaires

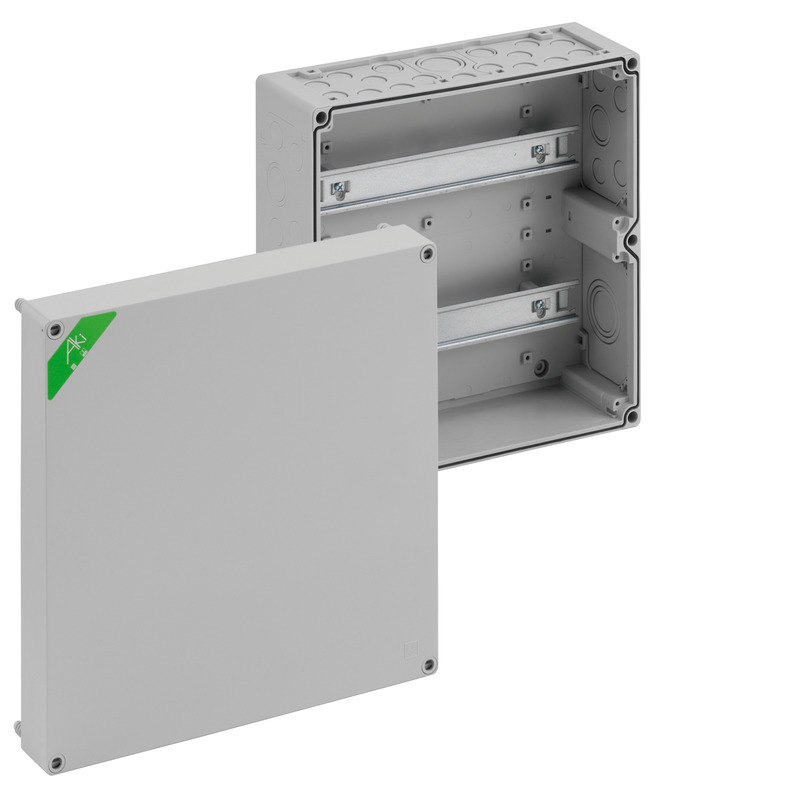

Boîtier pour bornes AKi-R 4/68-L

Dimensions : 300 x 300 x 132 mm
Référence produit: 74190201

sans bornes, avec rails porteurs NS35

Boîtier pour bornes, avec indice de protection IP65, Section nominale 4 mm², Ui=400V AC,...

Liste de surveillance

Détails

Cet article est archivé!

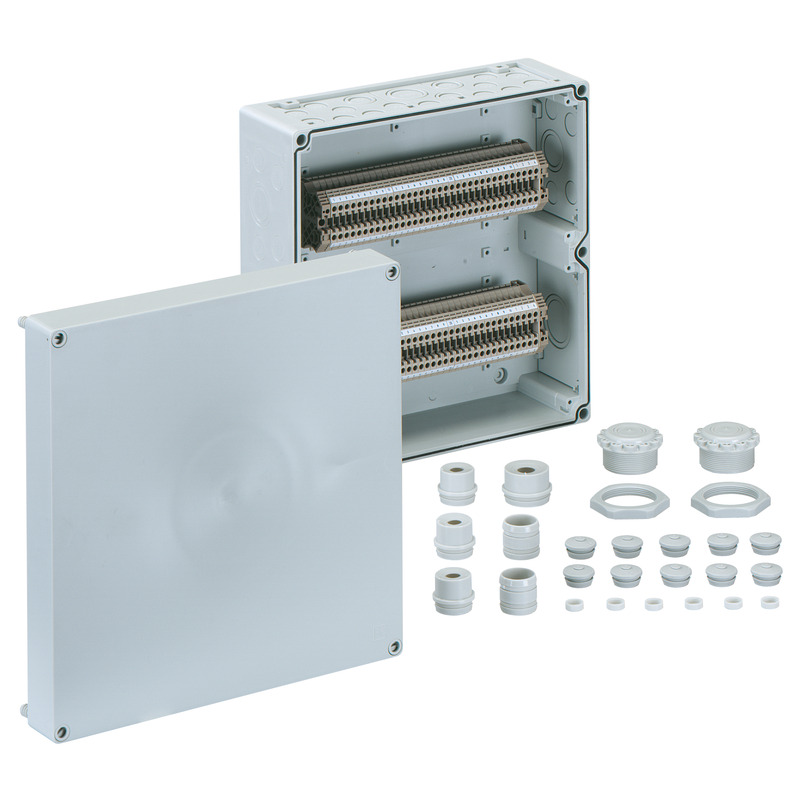

Boîtier pour bornes AKi-R 4/68
