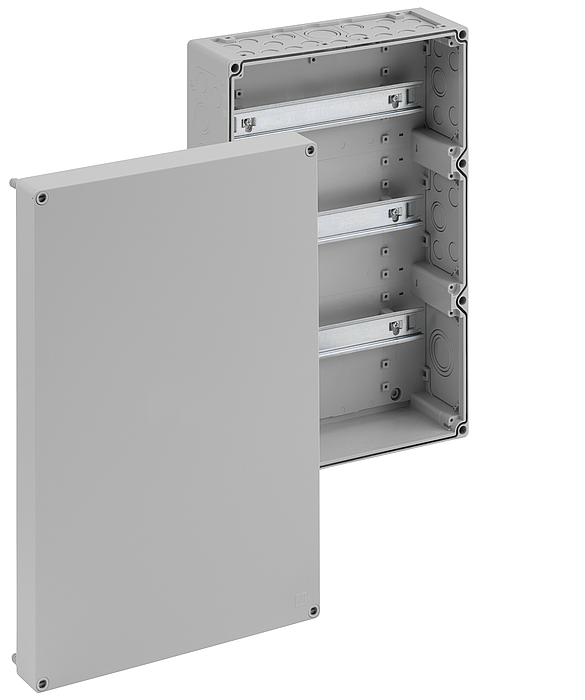

Boîtier pour bornes

RKA 4/102-L

Référence produit: 62990301 | Dimensions: 300 x 450 x 132 mm

Boîtier pour bornes, avec indice de protection IP65, Section nominale 4 mm², Ui=400V AC, Polystyrène, points de fixation internes, pour installations standard en intérieur

sans bornes, avec rails porteurs NS35

Accessoires joints:

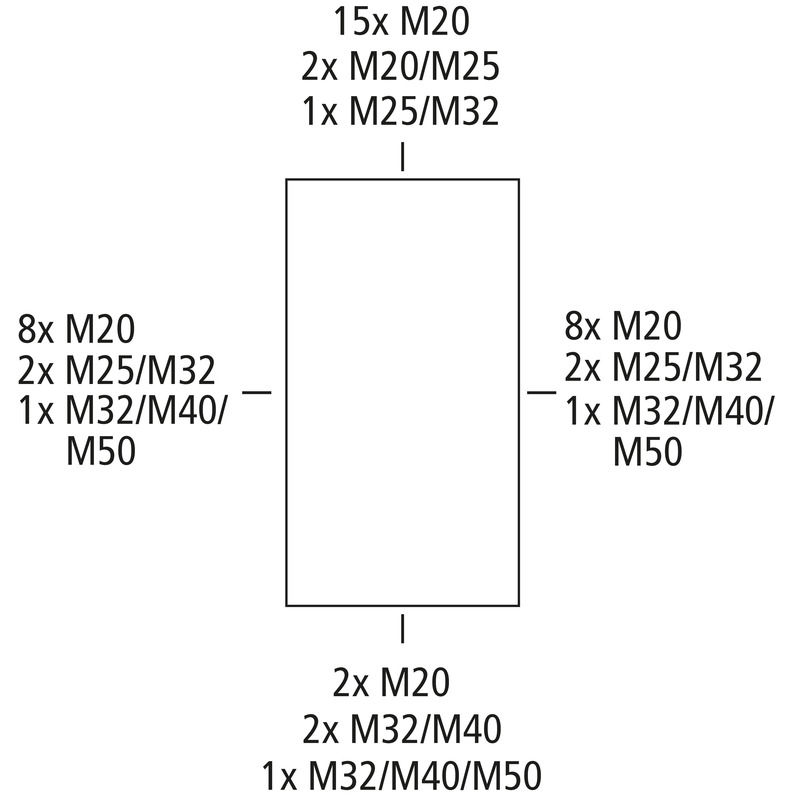

10 Passe-câbles à double membrane IP66 M20 Plage d'étanchéité 7 - 12 mm, 2 Passe-câbles à double membrane IP66 M25 Plage d'étanchéité 9 - 16 mm, 2 Passe-câbles à double membrane M32 Plage d'étanchéité 14 - 21 mm, 1 Passe-câbles à double membrane IP66 M40 Plage d'étanchéité 19 - 28 mm

Propriétés électriques

Tension nominale d'isolement CA	400 V
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Dimensions

Largeur	300 mm
Longueur	450 mm
Hauteur	132 mm
Poids	2.19 kg

Propriétés du matériel

Résistant aux UV	non
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK07
Plombable	oui
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C
Lieu d’installation	Zone intérieure

Sales Information

EAN	4013902858491
Packing Unit Code	CT
ETIM Class	EC002713
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polystyrène
Matériau de la partie supérieure	Polystyrène
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Polyamide, renforcé aux fibres de verre
