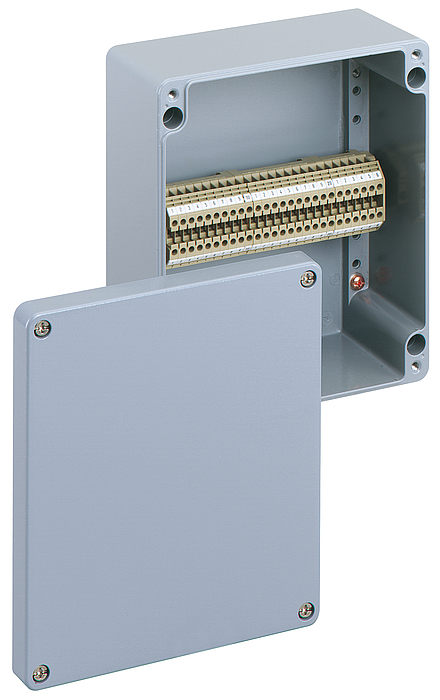

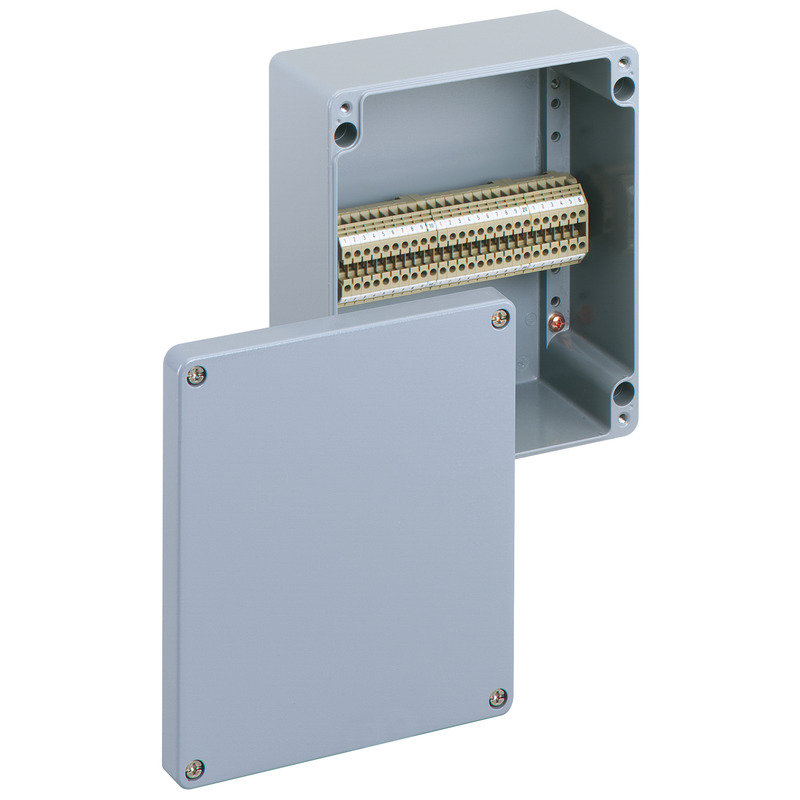

Boîtier pour bornes

ALR 2320-4²

Référence produit: 16041401 | Dimensions: 230 x 200 x 111 mm

Boîtier pour bornes, avec indice de protection IP66, Section nominale 4 mm², Ui=400V AC, Aluminium avec revêtement par poudrage, points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

avec 26 bornes à vis 4 mm² (type Contaclip RK 2,5-4)

Propriétés électriques

Tension nominale d'isolement CA 400 V
Section de conducteur max. 4 mm²
Type de protection IP66
UL Type Rating n.i.

Dimensions

Largeur 230 mm
Longueur 200 mm
Hauteur 111 mm
Poids 2.89 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK09
Plombable oui
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 75 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure protégée

Sales Information

ETIM Class EC002713
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Aluminium avec revêtement par poudrage

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel pdf (123 Ko)
Plan dimensionnel dxf (3 Mo)
Plan dimensionnel jpg (1 Mo)

Certificat

UKCA Explication EN pdf (49 Ko)
CE Explication DE/EN/FR pdf (221 Ko)

Accessoires

Kit languette extérieure AL ALS-gro

  • Dimensions : 16 x 51 x 6 mm
  • Référence produit: 15400601

pour AL/ALR 1212, 1616, 2212, 2320, 2616, 2823, 3323, 3616



Pattes de fixation



Kit charnière extérieure AL ASS

  • Dimensions : 30 x 59 x 17 mm
  • Référence produit: 15421001

pour AL/ALR 1010, 1212, 1616, 2212, 2320, 2616, 2823, 3323, 3616



Pour transformer le couvercle de boîtier en porte rabattable. Avec 2 charnières, vis de fixation et...



Texte du produit

Produits similaires

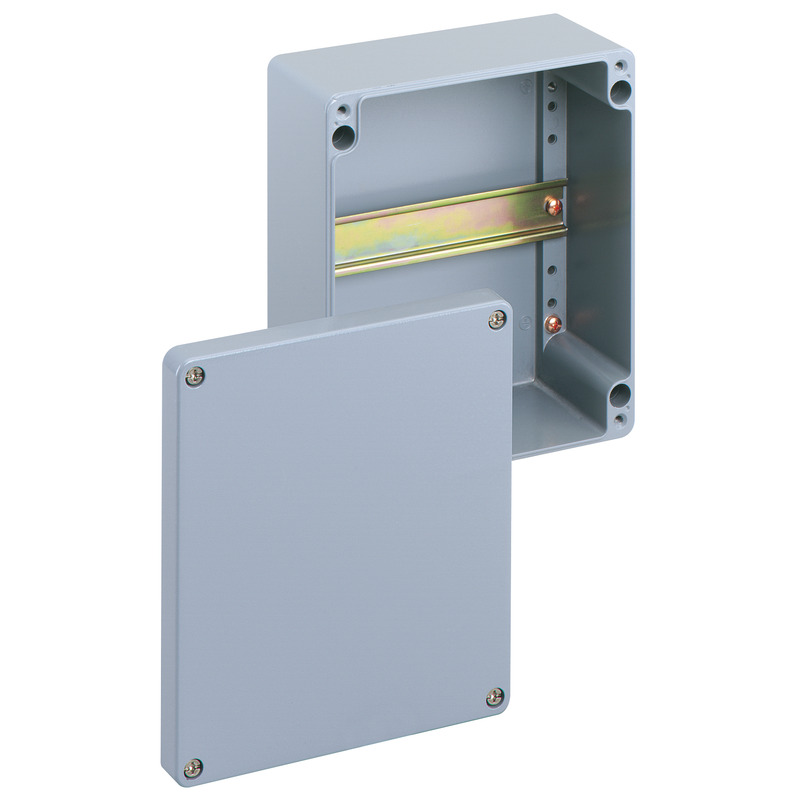

Boîtier pour bornes ALR 2320-L

  • Dimensions : 230 x 200 x 111 mm
  • Référence produit: 16091401

sans bornes, avec rail porteur NS35



Boîtier pour bornes, avec indice de protection IP66, Section nominale 4 mm², Ui=400V AC, Aluminium...
