Reihenklemmengehäuse ALR 1808-4² (16040701) Aluminium: Spelsberg

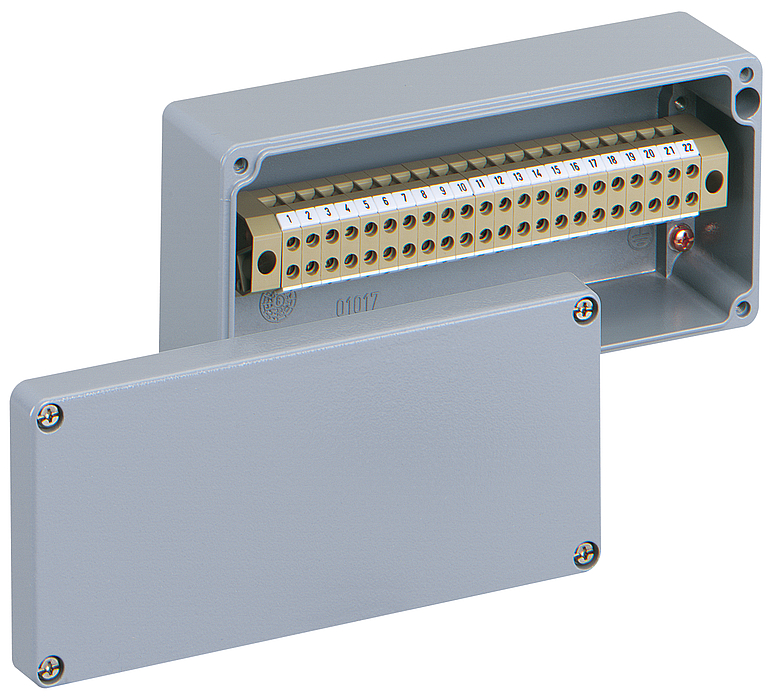

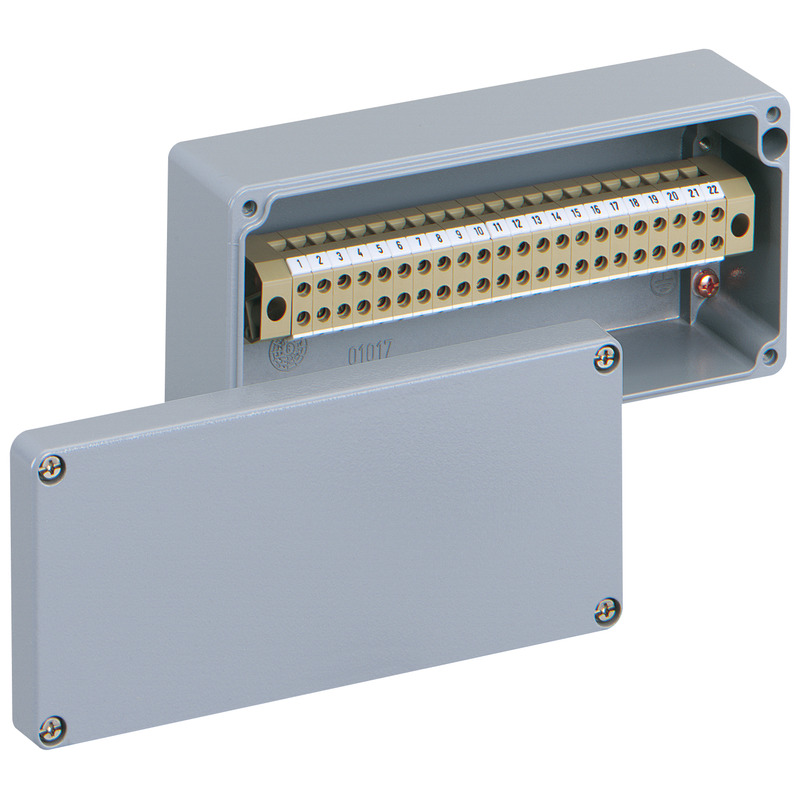

Boîtier pour bornes

ALR 1808-4²

Référence produit: 16040701 | Dimensions: 175 x 80 x 57 mm

Boîtier pour bornes, avec indice de protection IP66, Section nominale 4 mm², Ui=400V AC, Aluminium avec revêtement par poudrage, points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

avec bloc de bornes 22 pôles 4 mm² (type Contaclip BKA 4)

Propriétés électriques

Tension nominale d'isolement CA 400 V
Section de conducteur max. 4 mm²
Type de protection IP66
UL Type Rating n.i.

Dimensions

Largeur 175 mm
Longueur 80 mm
Hauteur 57 mm
Poids 0.705 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK09
Plombable oui
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 75 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902350599
Packing Unit Code CT
ETIM Class EC002713
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Aluminium avec revêtement par poudrage
Matériau de la partie supérieure Aluminium avec revêtement par poudrage
Matériau d'étanchéité Polyuréthane

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel jpg (1 Mo)
Plan dimensionnel pdf (105 Ko)
Plan dimensionnel dxf (2 Mo)

Certificat

CE Explication DE/EN/FR pdf (221 Ko)
UKCA Explication EN pdf (49 Ko)

Accessoires

Kit languette extérieure AL ALS-kl

  • Dimensions : 10 x 38,5 x 5 mm
  • Référence produit: 15400401

pour AL/ALR 88, 1006, 1010, 1308, 1506, 1808
