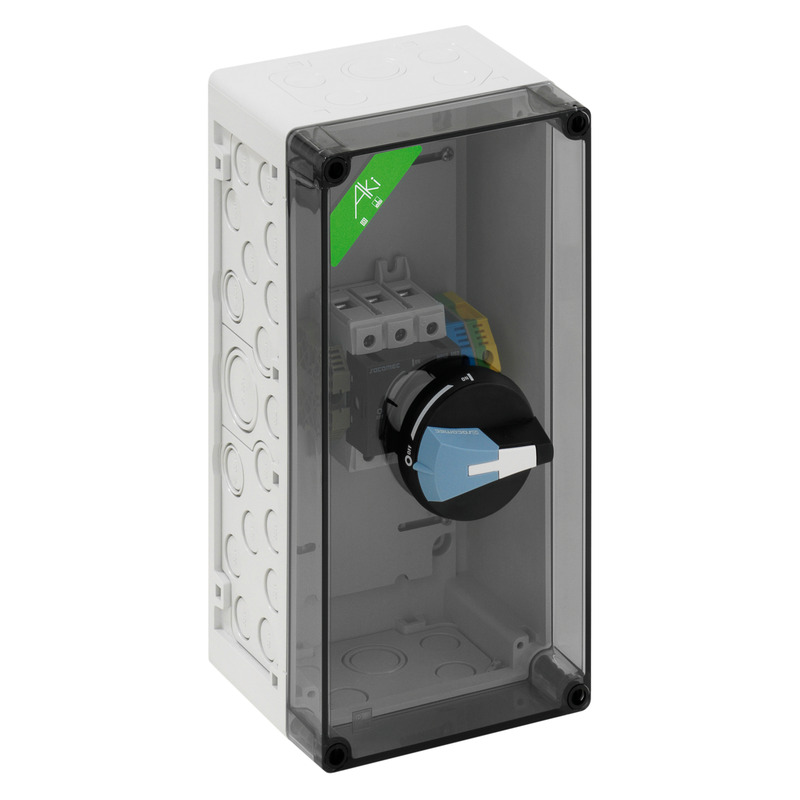

Lasttrennschaltergehäuse AKi-TE 106 (78910601) Boîtier avec équipements de production: Spelsberg

Boîtier d'interrupteur-sectionneur

AKi-TE 106

Référence produit: 78910601 | Dimensions: 150 x 300 x 132 mm

Boîtier d'interrupteur-sectionneur avec actionnement extérieur, verrouillable, IP65 (avec utilisation d'entrées de câble correspondantes), 1 x interrupteur-sectionneur 63 A, 3 pôles commutant, Borne cage 2,5 - 35 mm², Borne PE/N 16 mm², avec passe-câbles IP54, avec bouchon d'isolation

avec couvercle transparent

Propriétés électriques

Tension de service nominale AC 690 V
Classe de protection II
Type de protection IP54/IP65
Courant assigné 63 Ampères
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure transparent

Dimensions

Largeur 150 mm
Longueur 300 mm
Hauteur 132 mm
Poids 1.67 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 850 °C

Propriétés mécaniques

Résistance aux chocs IK08
Plombable oui

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902885589
Packing Unit Code CT
ETIM Class EC000249
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Schéma de câblage pdf (33 Ko)
Schéma de câblage jpg (477 Ko)
Plan dimensionnel pdf (1 Mo)
Plan dimensionnel dxf (7 Mo)
Plan dimensionnel dwg (1 Mo)
Plan dimensionnel jpg (1 Mo)

Certificat

UKCA Explication EN pdf (48 Ko)
CE Explication DE/EN/FR pdf (218 Ko)
