NH-Sicherungsgehäuse AKi-S 303 (78130301) Boîtier avec équipements de production: Spelsberg
Cet article est archivé!

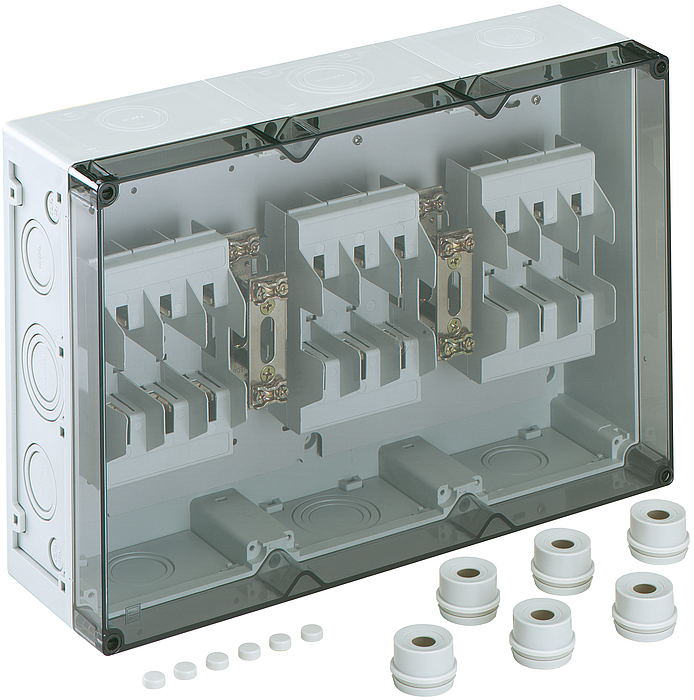

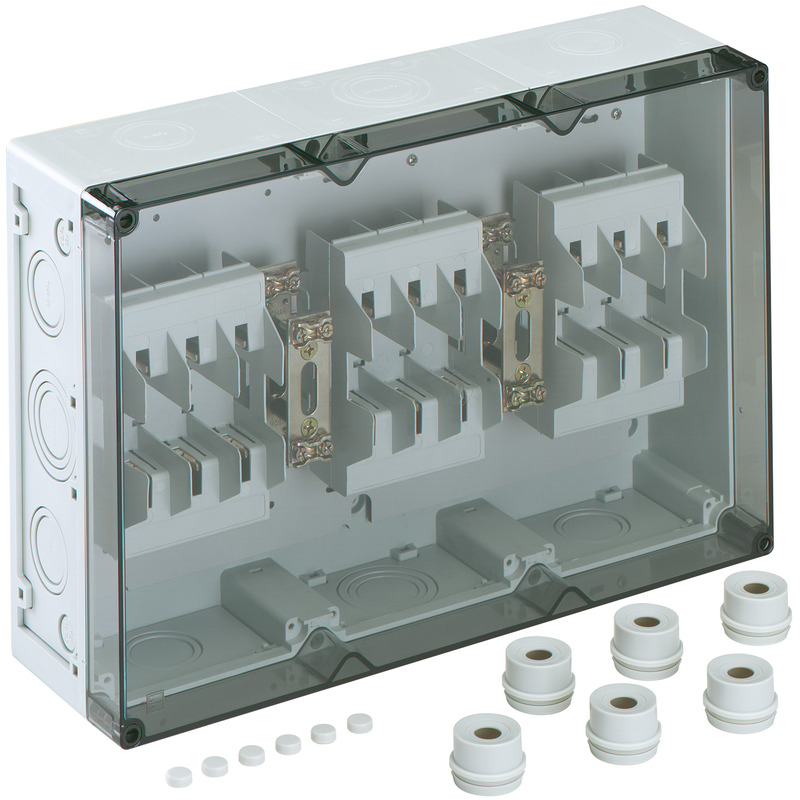

Boîtier pour fusibles BT

AKi-S 303

Référence produit: 78130301 | Dimensions: 450 x 300 x 132 mm

Boîtier pour fusibles BT, IP65 (avec utilisation d'entrées de câble correspondantes), placé sur plaque de montage, 3 x parties inférieures de coupe-circuit NH 00, Courant mesuré 100 A, Collier de raccordement 1,5 - 70 mm², Borne N 2 x 50 mm², avec passe-câbles IP54, avec bouchon d'isolation

avec couvercle transparent

Propriétés électriques

Tension de service nominale AC 690 V
Classe de protection II
Type de protection IP54/IP65
Courant assigné 100 Ampères
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure transparent

Dimensions

Largeur 450 mm
Longueur 300 mm
Hauteur 132 mm
Poids 4.62 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 850 °C

Propriétés mécaniques

Résistance aux chocs IK08
Plombable oui

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

ETIM Class EC000100
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel pdf (779 Ko)
Plan dimensionnel dxf (10 Mo)
Plan dimensionnel dwg (2 Mo)
Plan dimensionnel jpg (1 Mo)
Schéma de câblage pdf (36 Ko)
Schéma de câblage jpg (591 Ko)

Certificat

UKCA Explication EN pdf (48 Ko)
CE Explication DE/EN/FR pdf (218 Ko)
