Boîte de raccordement

Abox 350-L

Référence produit: 83540001 | Dimensions: 252 x 252 x 120 mm

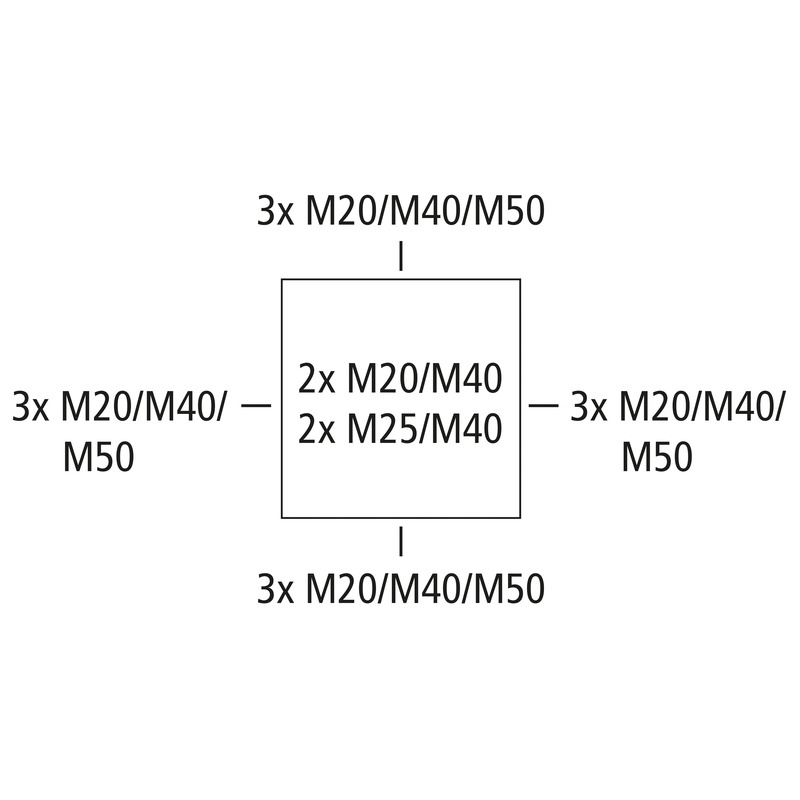

Boîte de raccordement, avec indice de protection IP55/IP66, Section nominale 35 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), Membranes extractibles, M20/M25/M40/M50, (4 Arrière, 12 latéral), points de fixation internes, pour installations standard en intérieur et zone extérieure protégée

gris, U_i=1000 V AC, sans bornes

Accessoires joints:
4 entrées de câbles IP55 M40 plage d'étanchéité 17 - 30 mm, 1 bouchon de fermeture IP55 M40, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA	1000 V
Tension nominale d'isolement CC	1000 V
Section de conducteur max.	35 mm²
Classe de protection	II
Type de protection	IP55/IP66
Type de bornes	sans

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	252 mm
Longueur	252 mm
Hauteur	120 mm
Longueur intérieure	236 mm
Largeur intérieure	236 mm
Hauteur intérieure	99 mm
Poids	1.1834 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	750 °C

Propriétés mécaniques

Résistance aux chocs	IK07
Plombable	oui
Couple de la vis du couvercle	1.5 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	55 °C
Température ambiante 24h	35 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902660247
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN	pdf (5 Mo)
Instructions de montage FR/ES	pdf (5 Mo)

Fiche cotée

Plan dimensionnel	pdf (5 Mo)
Plan dimensionnel	dwg (6 Mo)
Plan dimensionnel	dxf (29 Mo)

Certificat

DLG Homologation DE	pdf (1 Mo)
CE Explication DE/EN/PL	pdf (141 Ko)
UKCA Explication EN	pdf (167 Ko)
VDE Certificat DE/EN	pdf (397 Ko)
CE Explication DE/EN/FR	pdf (139 Ko)
