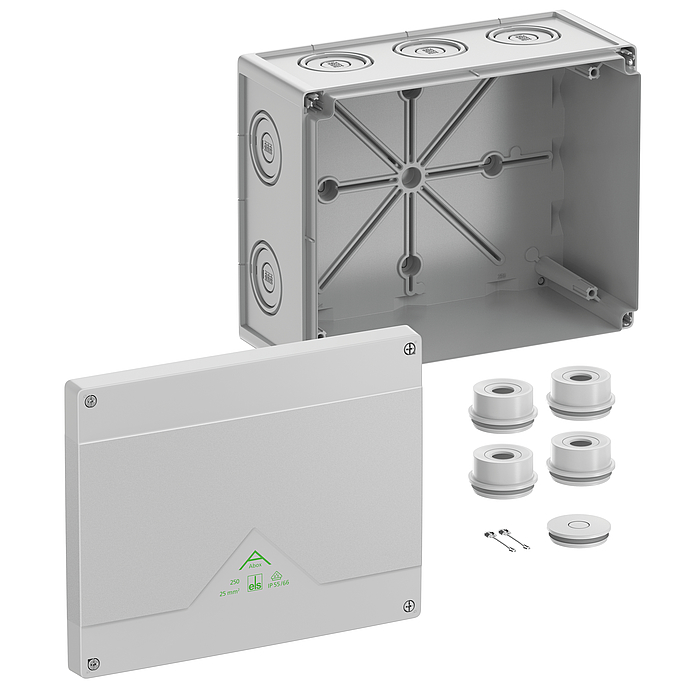

Abox 250-L Abox 250-L

Boîte de raccordement

Abox 250-L

Référence produit: 82540001 | Dimensions: 252 x 202 x 120 mm

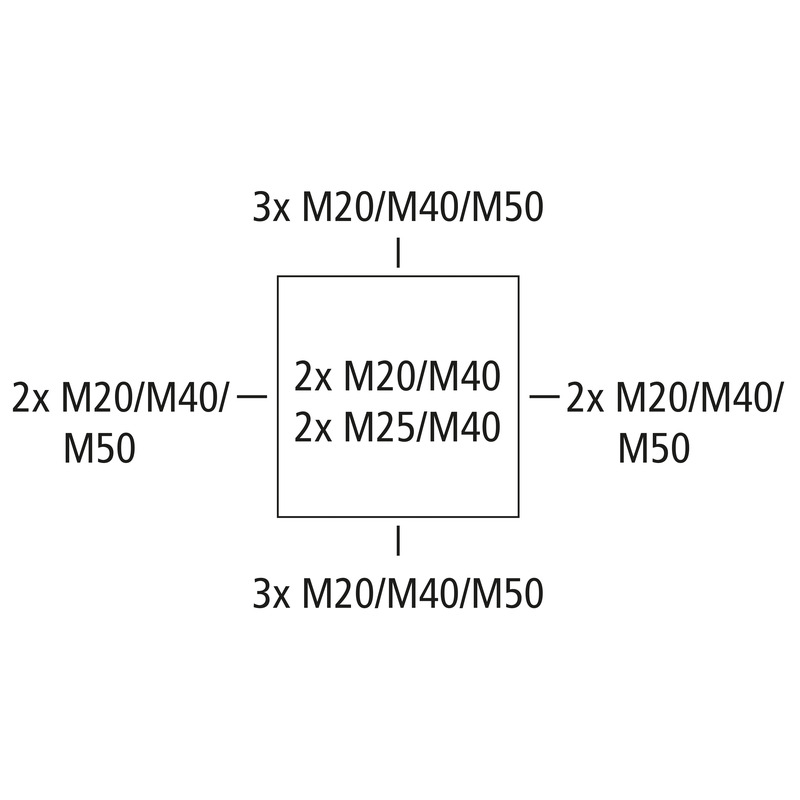

Boîte de raccordement, avec indice de protection IP55/IP66, Section nominale 25 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), Membranes extractibles, M20/M25/M40/M50, (4 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur et zone extérieure protégée

gris, Ui=1000 V AC, sans bornes

Accessoires joints:
4 entrées de câbles IP55 M40 plage d'étanchéité 17 - 30 mm, 1 bouchon de fermeture IP55 M40, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA 1000 V
Tension nominale d'isolement CC 1000 V
Section de conducteur max. 25 mm²
Classe de protection II
Type de protection IP55/IP66
Type de bornes sans

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 252 mm
Longueur 202 mm
Hauteur 120 mm
Longueur intérieure 186 mm
Largeur intérieure 236 mm
Hauteur intérieure 99 mm
Poids 1.0224 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 750 °C

Propriétés mécaniques

Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1.5 Nm
Type de fixation Montage mural/au plafond
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 55 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902660308
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85389099

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN pdf (5 Mo)
Instructions de montage FR/ES pdf (5 Mo)

Fiche cotée

Plan dimensionnel pdf (6 Mo)
Plan dimensionnel dxf (36 Mo)
Plan dimensionnel dwg (7 Mo)

Certificat

DLG Homologation DE pdf (1 Mo)
CE Explication DE/EN/FR pdf (139 Ko)
CE Explication DE/EN/PL pdf (141 Ko)
VDE Certificat DE/EN pdf (397 Ko)
UKCA Explication EN pdf (167 Ko)
