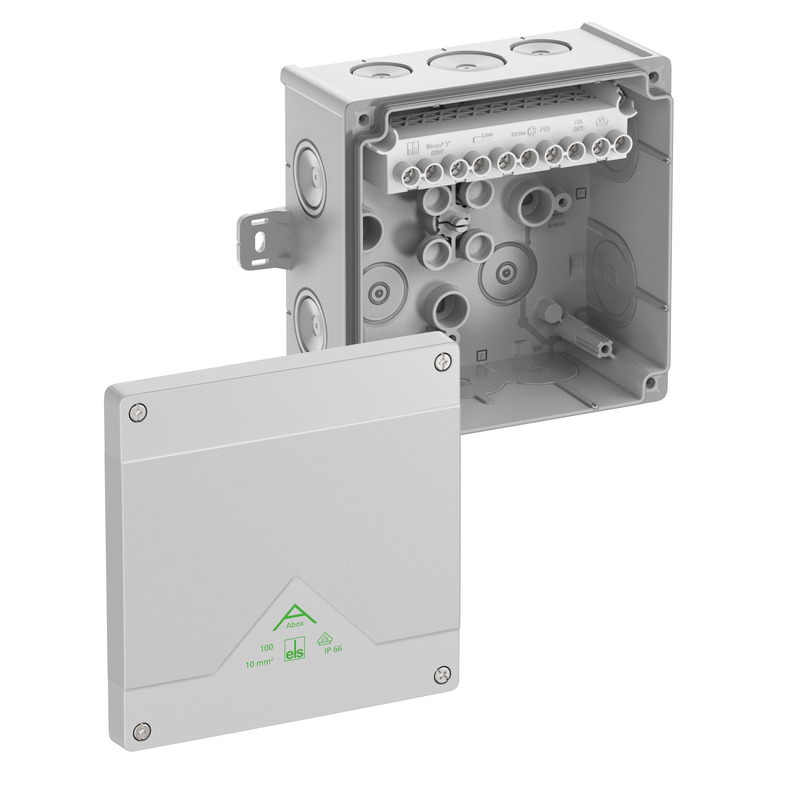

Abox 100 AB-10² Abox 100 AB-10²

Boîte de raccordement

Abox 100 AB-10²

Référence produit: 81042101 | Dimensions: 152 x 152 x 80 mm

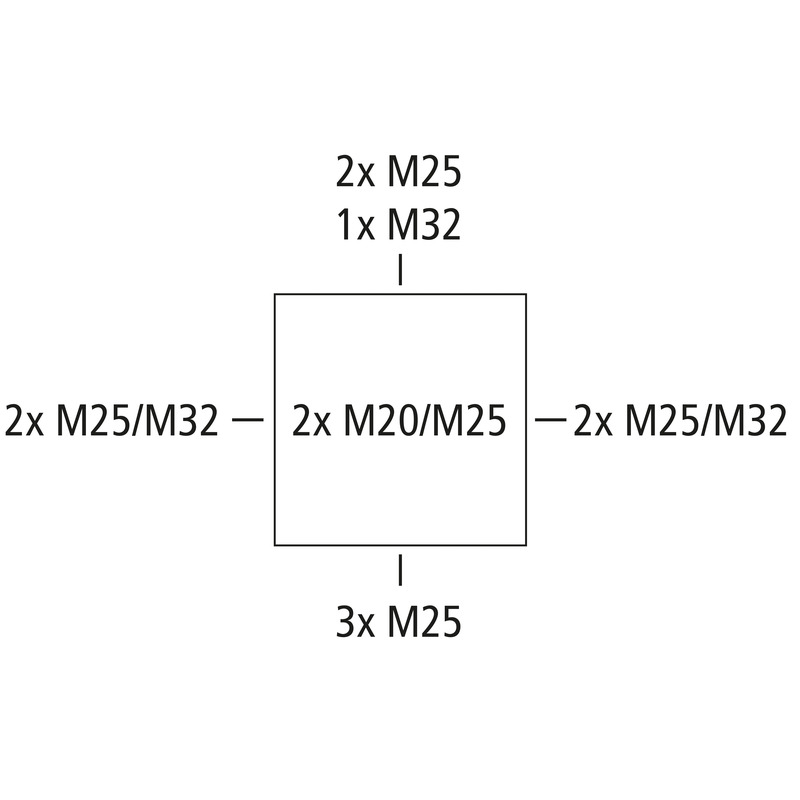

Boîte de raccordement, avec indice de protection IP66, Section nominale 10 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes d'entrée souples et auto-étanches, M20/M25/M32, Plage d'étanchéité 8 - 28 mm, (2 Arrière, 10 latéral), points de fixation externes, pour installations standard en intérieur et zone extérieure protégée

gris, Ui=690 V AC, In=57 Ampères, avec borne à vis en saillie, 5 pôles - 10², sections acceptées par pôle : 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cuivre rigide/souple avec embout

Propriétés électriques

Tension nominale d'isolement CA 690 V
Tension nominale d'isolement CC 690 V
Section de conducteur min. 4 mm²
Section de conducteur max. 10 mm²
Classe de protection II
Type de protection IP66
Courant assigné 57 Ampères
Type de bornes Borne à vis
Nombre de pôles 5

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 152 mm
Longueur 152 mm
Hauteur 80 mm
Longueur intérieure 139 mm
Largeur intérieure 140 mm
Hauteur intérieure 64 mm
Poids 0.419 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 750 °C

Propriétés mécaniques

pour plage d’étanchéité min. 8 mm
pour plage d’étanchéité max. 28 mm
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1.2 Nm
Type de fixation Montage mural/au plafond
Fixation points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 55 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902660452
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène
Matériau de l’entrée Élastomère thermoplastique
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN pdf (5 Mo)
Instructions de montage FR/ES pdf (5 Mo)

Fiche cotée

Plan dimensionnel pdf (6 Mo)
Plan dimensionnel dwg (8 Mo)
Plan dimensionnel dxf (36 Mo)

Certificat

UKCA Explication EN pdf (167 Ko)
DLG Homologation DE pdf (1 Mo)
CE Explication DE/EN/PL pdf (141 Ko)
CE Explication DE/EN/FR pdf (139 Ko)
VDE Certificat DE/EN pdf (397 Ko)

Accessoires

Presse-étoupes - KVR M20-MGM

Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M20-GDB/MGM

Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M25-MGM

Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M32-MGM

Presse-étoupes KVR M32-MGM

  • Dimensions : 40 x 40 x 50 mm
  • Référence produit: 22743201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M20

Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M25

Passe-câbles à double membrane DMS M25

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M32

Passe-câbles à double membrane DMS M32

  • Dimensions : 36,7 x 36,7 x 14,7 mm
  • Référence produit: 26043201

Plage d'étanchéité 13 - 21 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
nouveau Kit de plombage - Abox PST 025-100

Kit de plombage Abox PST 025-100

  • Dimensions : 15 x 15 x 15 mm
  • Référence produit: 89500101

Kit avec 2 bouchons d'étanchéité et vis



Kit permettant de plomber ultérieurement les boîtiers de dérivation, pour Abox 025 / 040 / 060 / 100...



Liste de surveillance
Détails
nouveau Plaque de montage - Abox MPI 100

Plaque de montage Abox MPI 100

  • Dimensions : 120 x 120 x 2,5 mm
  • Référence produit: 89511001

pour Abox / Abox Pro 100



Plaque de montage en mélaminé isolant, épaisseur 2,5 mm, gris livré avec vis de fixation. Pour un...



Liste de surveillance
Détails
nouveau Rail normalisé - Abox 100 NS35

Rail normalisé Abox 100 NS35

  • Dimensions : 35 x 120 x 7,5 mm
  • Référence produit: 89531001

pour Abox / Abox Pro 100



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm, avec vis de fixation. Pour un montage en boîtes de...



Liste de surveillance
Détails
nouveau Porte-bornes - Abox 100 KH 221 6²

Porte-bornes Abox 100 KH 221 6²

  • Dimensions : 26 x 114 x 32 mm
  • Référence produit: 89600501

pour montage en position fixe et en saillie d'un max. de 6 bornes Wago...



Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...



Liste de surveillance
Détails
nouveau Porte-bornes - Abox 100 KH 2006 6²

Porte-bornes Abox 100 KH 2006 6²

  • Dimensions : 69 x 124 x 60 mm
  • Référence produit: 89600601

Support de bornes avec rail normalisé NS35 pour montage de bornes en...



Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...



Liste de surveillance
Détails
nouveau Bloc de bornes - Abox 100 KLS-10²

Bloc de bornes Abox 100 KLS-10²

  • Dimensions : 25 x 124 x 39 mm
  • Référence produit: 89641001

borne à vis en saillie pour Abox/Abox Pro 100, 5 pôles - 10², In = 57...



Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690 V. Pour un montage en boîtes de dérivation...



Liste de surveillance
Détails
nouveau Kit de fixation sur mât - MABF 100-1

Kit de fixation sur mât MABF 100-1

  • Dimensions : 38 x 100 x 15 mm
  • Référence produit: 89602001

pour boîtes de dérivation Abox/Abox Pro à partir de 2024 des types...



Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...



Liste de surveillance
Détails
nouveau set de fixation - KTB 1

set de fixation KTB 1

  • Dimensions : 17 x 30 x 14 mm
  • Référence produit: 89600901



Élément de fixation pour le montage de boîtiers sur des systèmes de support de câbles avec une...



Liste de surveillance
Détails

Données CAO

Données CAO Télécharger les données CAO 3D

Votre requête

Vos informations
Données de la société
Format CAO

Texte du produit

Produits similaires

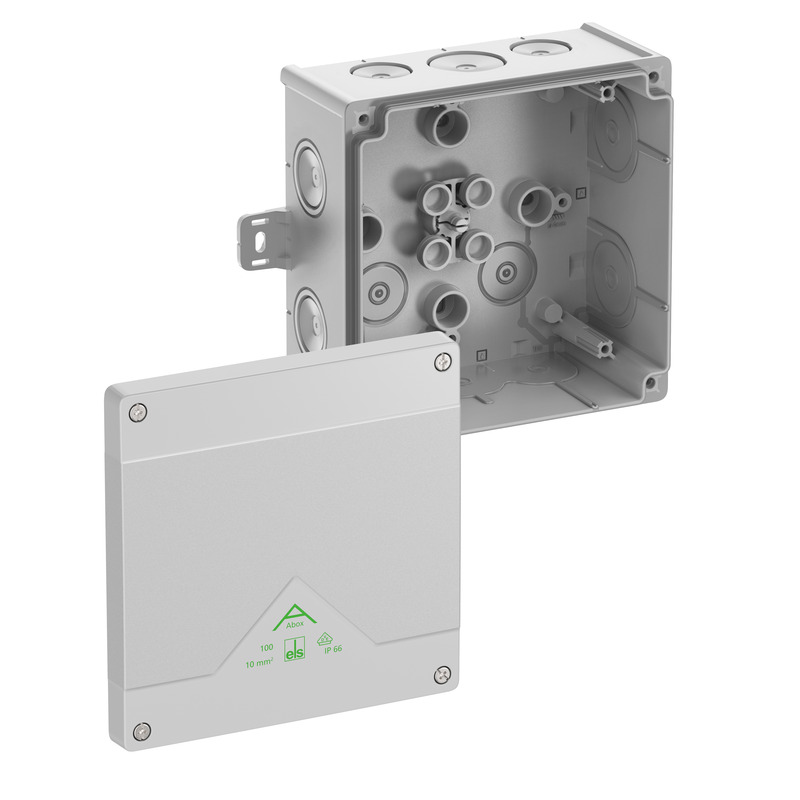

nouveau Boîte de raccordement - Abox 100 AB-L
