Boîte de raccordement

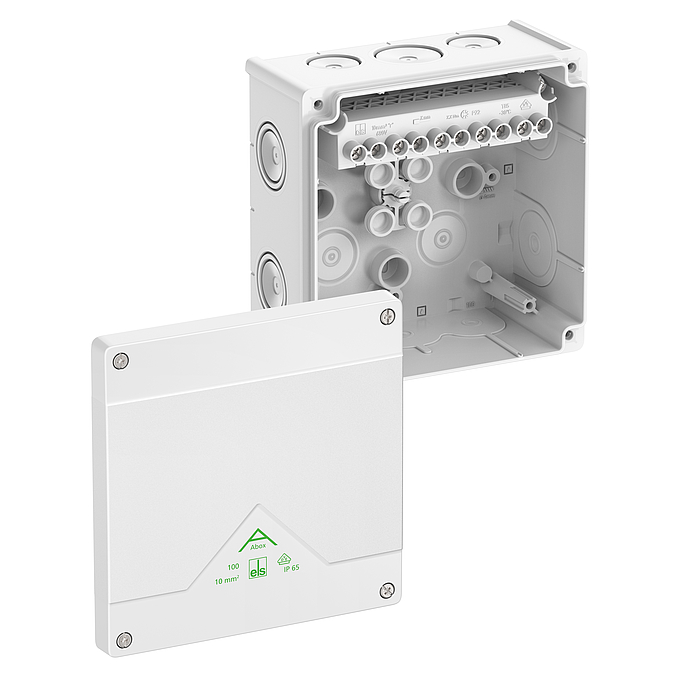

Abox 100-10²/w

Référence produit: 81012001 | Dimensions: 152 x 152 x 80 mm

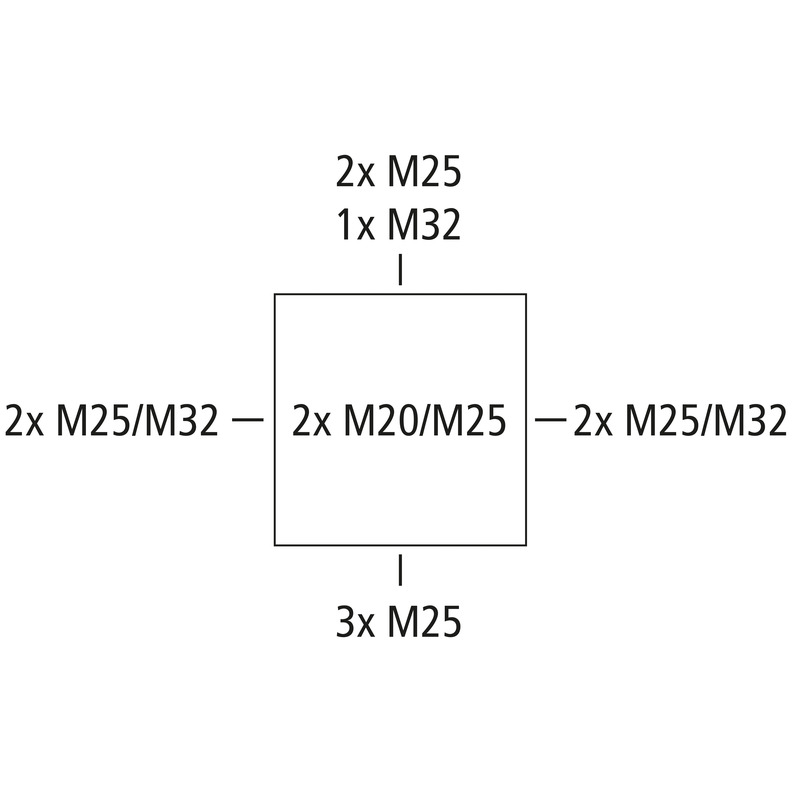

Boîte de raccordement, avec indice de protection IP66, Section nominale 10 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes d'entrée souples et auto-étanches, M20/M25/M32, Plage d'étanchéité 8 - 28 mm, (2 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur et zone extérieure protégée

blanc, U_i=690 V AC, I_n=57 Ampères, avec borne à vis en saillie, 5 pôles - 10², sections acceptées par pôle : 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cuivre rigide/souple avec embout

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	690 V
Section de conducteur min.	4 mm²
Section de conducteur max.	10 mm²
Classe de protection	II
Type de protection	IP66
Courant assigné	57 Ampères
Type de bornes	Borne à vis
Nombre de pôles	5

Couleurs

Couleur de la partie inférieure	blanc
Couleur de la partie supérieure	blanc

Dimensions

Largeur	152 mm
Longueur	152 mm
Hauteur	80 mm
Longueur intérieure	139 mm
Largeur intérieure	140 mm
Hauteur intérieure	64 mm
Poids	0.414 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	750 °C

Propriétés mécaniques

pour plage d’étanchéité min.	8 mm
pour plage d’étanchéité max.	28 mm
Résistance aux chocs	IK07
Plombable	oui
Couple de la vis du couvercle	1.2 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	55 °C
Température ambiante 24h	35 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902660575
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène
Matériau de l’entrée	Élastomère thermoplastique
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage
