Abzweigkasten Abox 060 AB-6² (80642101) Boîtiers de dérivation, boîtiers de distribution pour l'intérieur et les zones extérieures protégées
nouveau

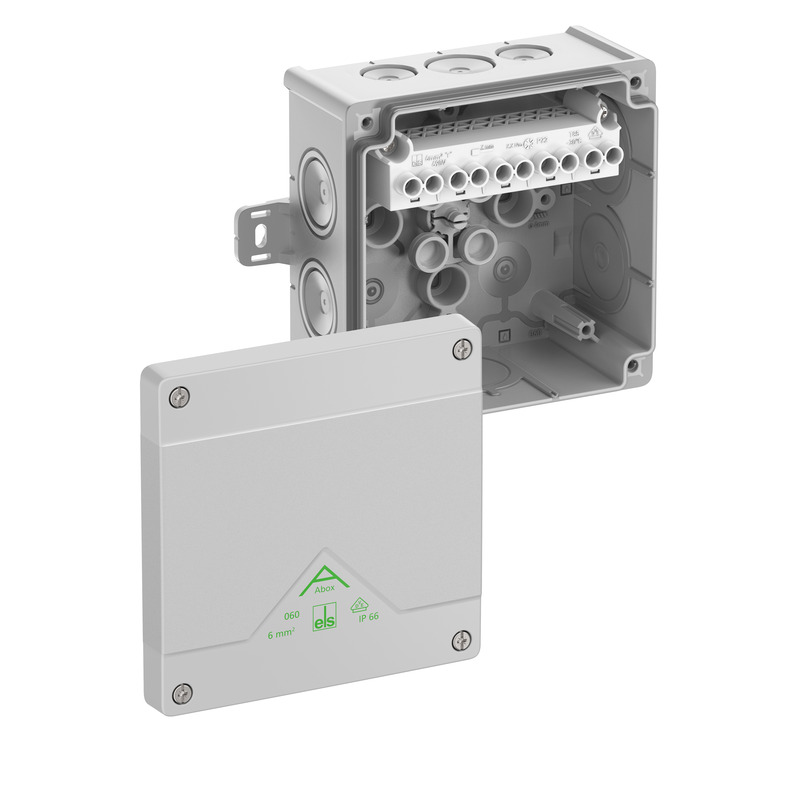

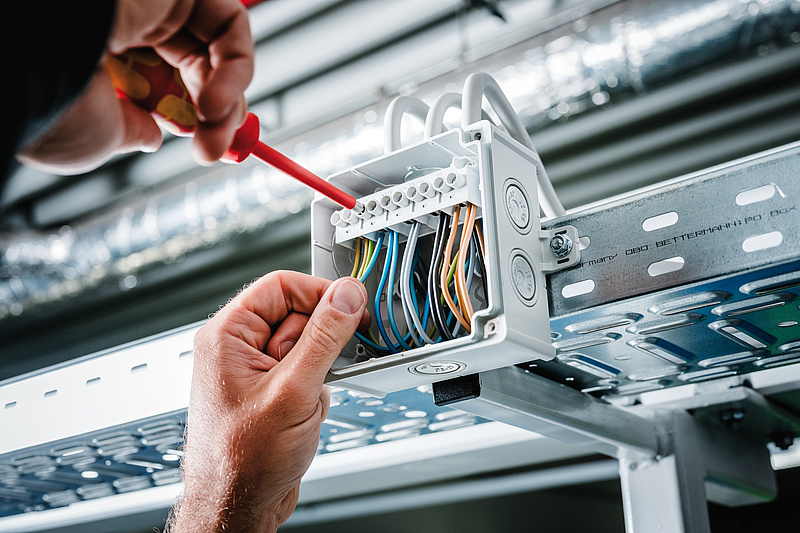

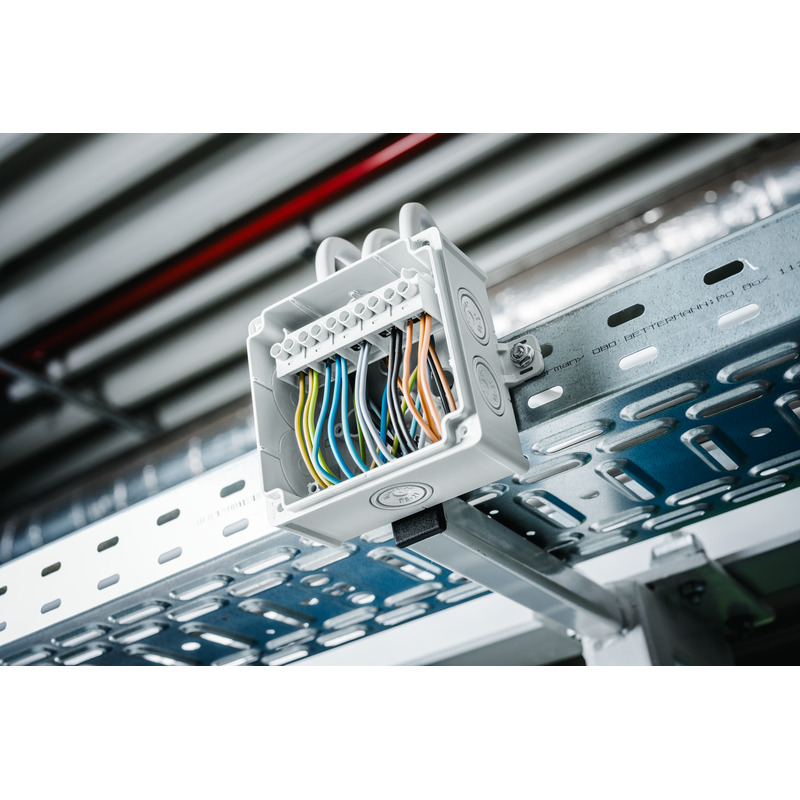

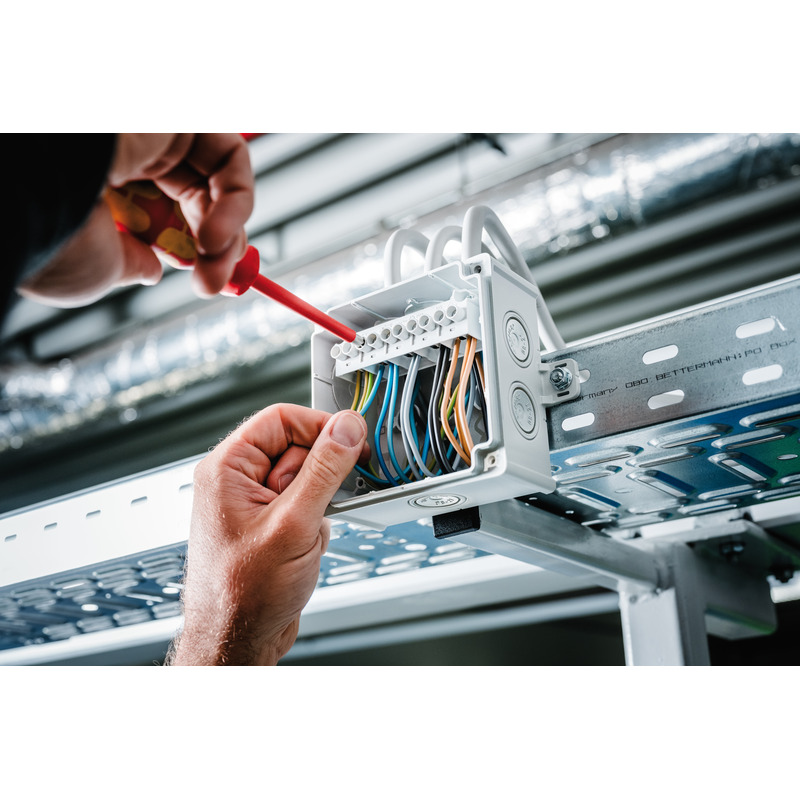

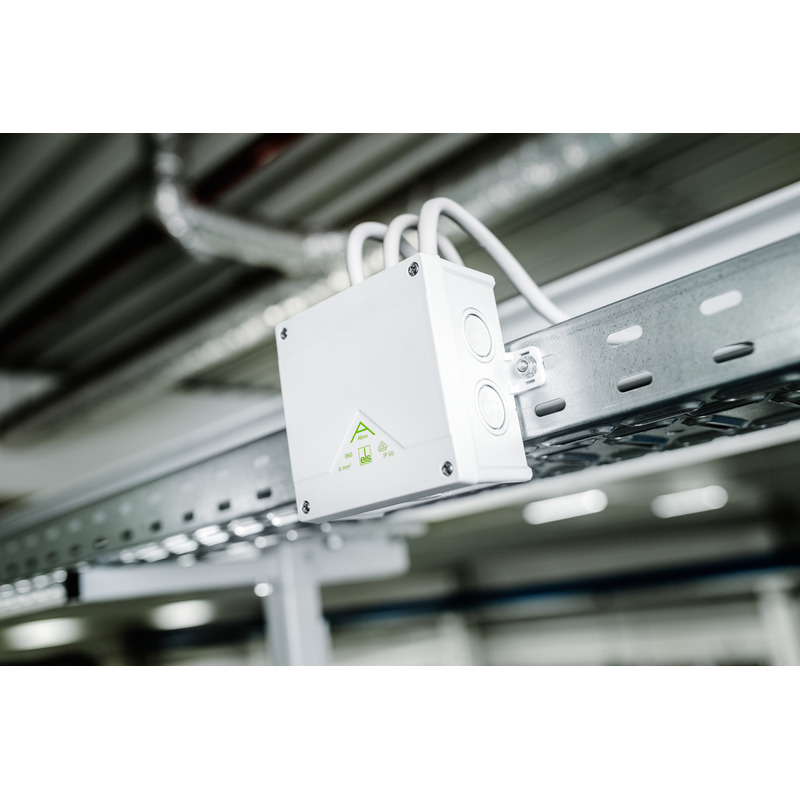

Boîte de raccordement

Abox 060 AB-6²

Référence produit: 80642101 | Dimensions: 127 x 127 x 70 mm

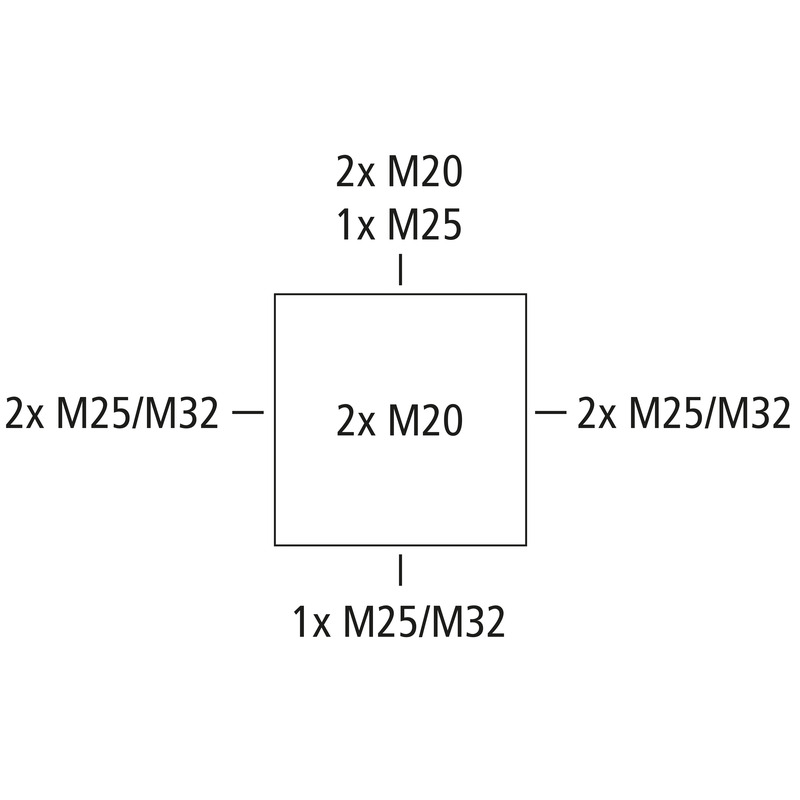

Boîte de raccordement, avec indice de protection IP66, Section nominale 6 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes d'entrée souples et auto-étanches, M20/M25/M32, Plage d'étanchéité 4 - 28 mm, (2 Arrière, 8 latéral), points de fixation externes, pour installations standard en intérieur et zone extérieure protégée

gris, Ui=690 V AC, In=41 Ampères, avec borne à vis en saillie, 5 pôles - 6 mm², sections acceptées par pôle : 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cuivre rigide/souple avec embout

Propriétés électriques

Tension nominale d'isolement CA 690 V
Tension nominale d'isolement CC 690 V
Section de conducteur min. 1,5 mm²
Section de conducteur max. 6 mm²
Classe de protection II
Type de protection IP66
Courant assigné 41 Ampères
Type de bornes Borne à vis
Nombre de pôles 5

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 127 mm
Longueur 127 mm
Hauteur 70 mm
Longueur intérieure 114 mm
Largeur intérieure 114 mm
Hauteur intérieure 54 mm
Poids 0.2875 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 750 °C

Propriétés mécaniques

pour plage d’étanchéité min. 4 mm
pour plage d’étanchéité max. 28 mm
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1.2 Nm
Type de fixation Montage mural/au plafond
Fixation points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 55 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902660810
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène
Matériau de l’entrée Élastomère thermoplastique
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage FR/ES pdf (5 Mo)
Instructions de montage DE/EN pdf (5 Mo)

Fiche cotée

Plan dimensionnel pdf (5 Mo)
Plan dimensionnel dwg (6 Mo)
Plan dimensionnel dxf (27 Mo)

Certificat

UKCA Explication EN pdf (167 Ko)
DLG Homologation DE pdf (1 Mo)
CE Explication DE/EN/FR pdf (139 Ko)
CE Explication DE/EN/PL pdf (141 Ko)
VDE Certificat DE/EN pdf (397 Ko)

Accessoires

Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M32-MGM

  • Dimensions : 40 x 40 x 50 mm
  • Référence produit: 22743201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M32

  • Dimensions : 36,7 x 36,7 x 14,7 mm
  • Référence produit: 26043201

Plage d'étanchéité 13 - 21 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



nouveau Kit de plombage - Abox PST 025-100

Kit de plombage Abox PST 025-100

  • Dimensions : 15 x 15 x 15 mm
  • Référence produit: 89500101

Kit avec 2 bouchons d'étanchéité et vis



Kit permettant de plomber ultérieurement les boîtiers de dérivation, pour Abox 025 / 040 / 060 / 100...



nouveau Plaque de montage - Abox MPI 060

Plaque de montage Abox MPI 060

  • Dimensions : 94 x 94 x 2,5 mm
  • Référence produit: 89510601

pour Abox / Abox Pro 060



Plaque de montage en mélaminé isolant, épaisseur 2,5 mm, gris livré avec vis de fixation. Pour un...



nouveau Rail normalisé - Abox 060 NS35

Rail normalisé Abox 060 NS35

  • Dimensions : 35 x 95 x 7,5 mm
  • Référence produit: 89530601

pour Abox / Abox Pro 060



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm, avec vis de fixation. Pour un montage en boîtes de...



nouveau Porte-bornes - Abox 060 KH 221 4²

Porte-bornes Abox 060 KH 221 4²

  • Dimensions : 22 x 88 x 32 mm
  • Référence produit: 89600401

pour montage en position fixe et en saillie d'un max. de 6 bornes Wago...



Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...



nouveau Bloc de bornes - Abox 060 KLS-6²

Bloc de bornes Abox 060 KLS-6²

  • Dimensions : 23 x 98 x 32 mm
  • Référence produit: 89640601

Borne à vis pour Abox/Abox Pro 060, 5 pôles - 6 mm², In = 41 A,...



Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690 V. Pour un montage en boîtes de dérivation...



nouveau Kit de fixation sur mât - MABF 100-1

Kit de fixation sur mât MABF 100-1

  • Dimensions : 38 x 100 x 15 mm
  • Référence produit: 89602001

pour boîtes de dérivation Abox/Abox Pro à partir de 2024 des types...



Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...



nouveau set de fixation - KTB 1

set de fixation KTB 1

  • Dimensions : 17 x 30 x 14 mm
  • Référence produit: 89600901



Élément de fixation pour le montage de boîtiers sur des systèmes de support de câbles avec une...



Données CAO

Données CAO Télécharger les données CAO 3D

Votre requête

Vos informations

Données de la société

Format CAO

Texte du produit

Produits similaires

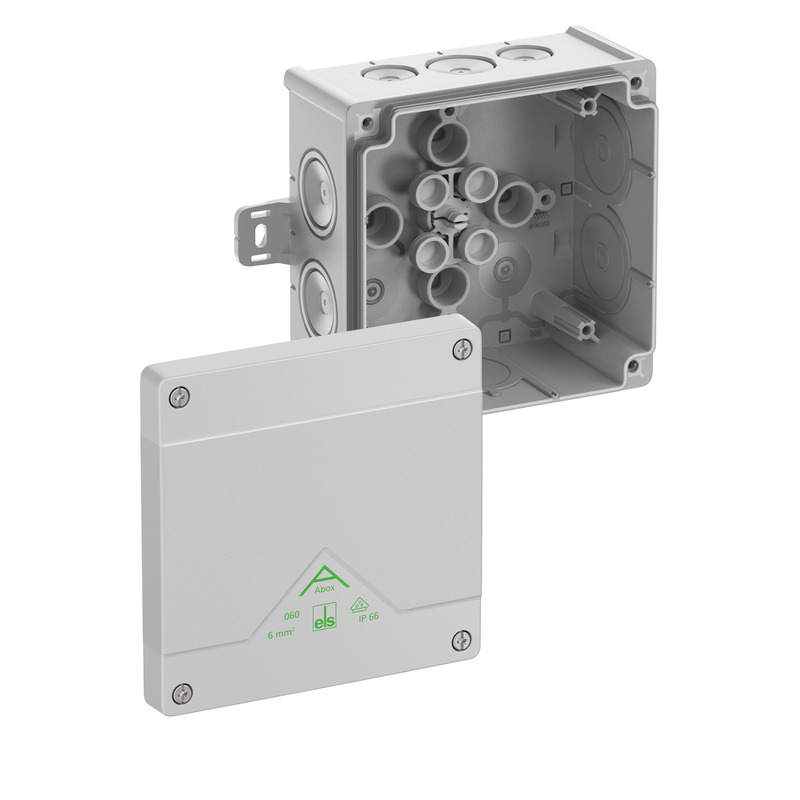

nouveau Boîte de raccordement - Abox 060 AB-L

Boîte de raccordement Abox 060 AB-L

  • Dimensions : 127 x 127 x 70 mm
  • Référence produit: 80640101

gris, Ui=1000 V AC, sans bornes



Boîte de raccordement, avec indice de protection IP66, Section nominale 6 mm², Certifié selon VDE...

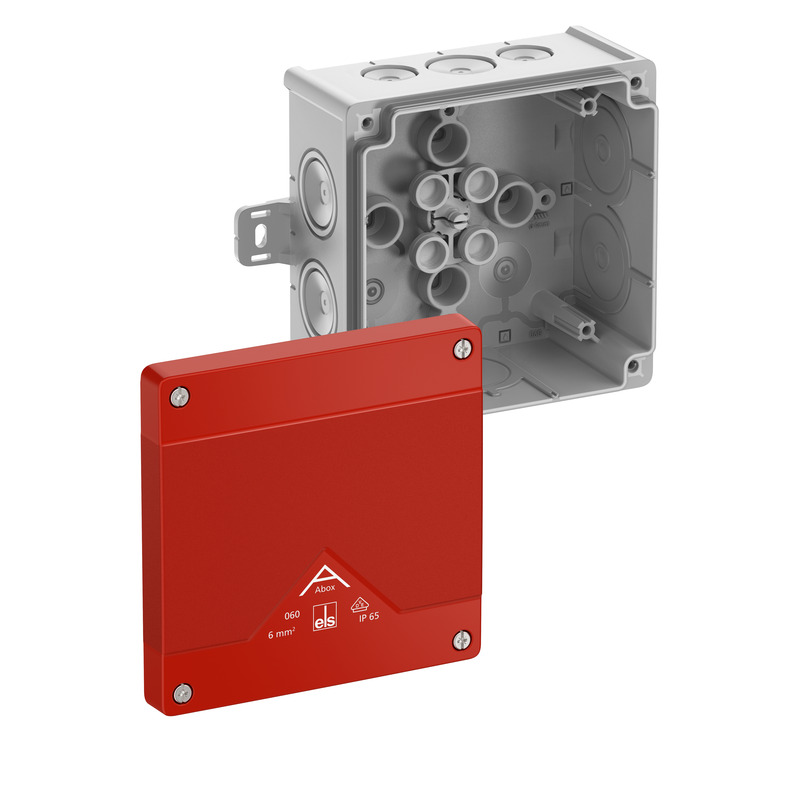

nouveau Boîte de raccordement - Abox 060 AB-L/SB
