Abzweigkasten Abox 060-L (80640001) Boîtiers de dérivation, boîtiers de distribution pour l'intérieur et les zones extérieures protégées
nouveau

Boîte de raccordement

Abox 060-L

Référence produit: 80640001 | Dimensions: 127 x 127 x 70 mm

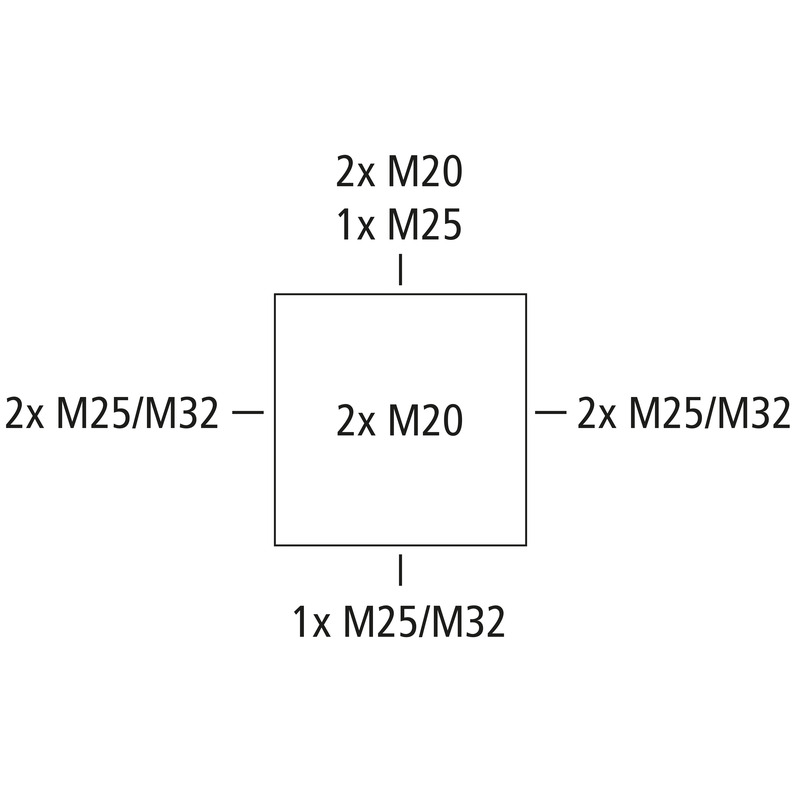

Boîte de raccordement, avec indice de protection IP66, Section nominale 6 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes d'entrée souples et auto-étanches, M20/M25/M32, Plage d'étanchéité 4 - 28 mm, (2 Arrière, 8 latéral), points de fixation internes, pour installations standard en intérieur et zone extérieure protégée

gris, Ui=1000 V AC, sans bornes

Propriétés électriques

Tension nominale d'isolement CA 1000 V
Tension nominale d'isolement CC 1000 V
Section de conducteur max. 6 mm²
Classe de protection II
Type de protection IP66
Type de bornes sans

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 127 mm
Longueur 127 mm
Hauteur 70 mm
Longueur intérieure 114 mm
Largeur intérieure 114 mm
Hauteur intérieure 54 mm
Poids 0.205 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 750 °C

Propriétés mécaniques

pour plage d’étanchéité min. 4 mm
pour plage d’étanchéité max. 28 mm
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1.2 Nm
Type de fixation Montage mural/au plafond
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 55 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902660902
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85389099

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène
Matériau de l’entrée Élastomère thermoplastique
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)
