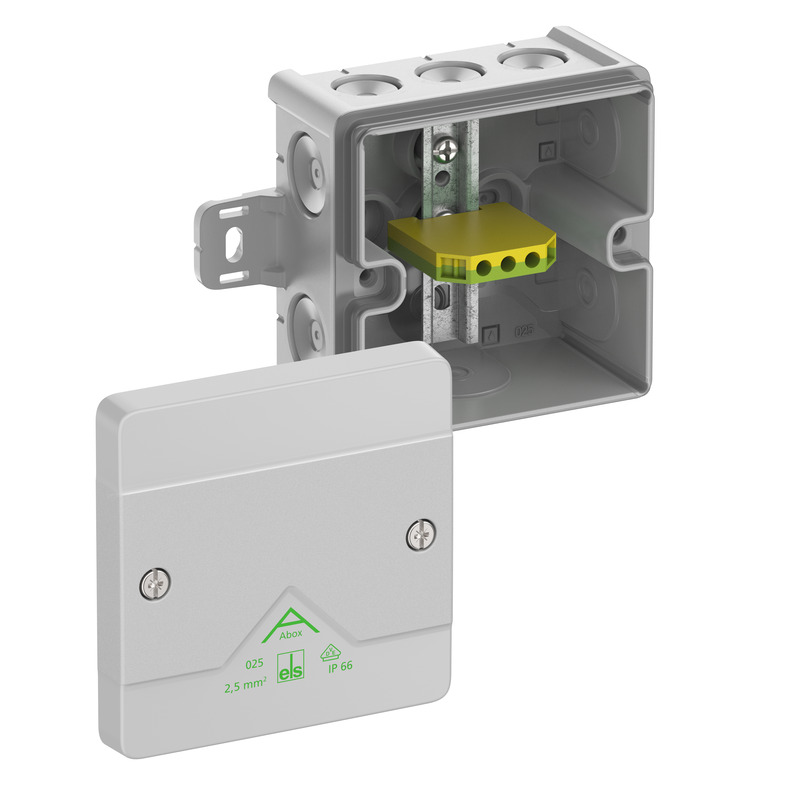

Boîte de raccordement
Référence produit: 80442701 | Dimensions: 87 x 87 x 52 mm

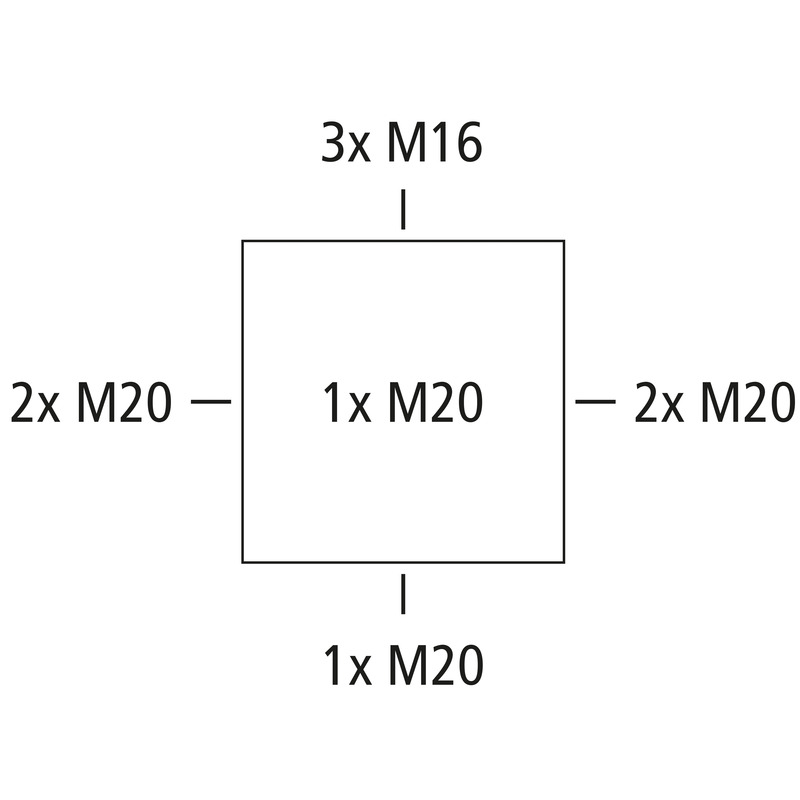

Boîte de raccordement, avec indice de protection IP66, Section nominale 2,5 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes d'entrée souples et auto-étanches, M16/M20, Plage d'étanchéité 4 - 16 mm, (1 Arrière, 8 latéral), points de fixation externes, pour installations standard en intérieur et zone extérieure protégée
gris, Ui=690 V AC, avec 1 x borne en série PE 4² sur rail normalisé 15 mm
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Tension nominale d'isolement CC | 690 V |
| Section de conducteur max. | 2,5 mm² |
| Classe de protection | II |
| Type de protection | IP66 |
| Type de bornes | sans |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 87 mm |
|---|---|
| Longueur | 87 mm |
| Hauteur | 52 mm |
| Longueur intérieure | 75 mm |
| Largeur intérieure | 75 mm |
| Hauteur intérieure | 37 mm |
| Poids | 0.127 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament selon EN 60695-2-11 | 750 °C |
| pour plage d’étanchéité min. | 4 mm |
|---|---|
| pour plage d’étanchéité max. | 16 mm |
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Couple de la vis du couvercle | 1.2 Nm |
| Type de fixation | Montage mural/au plafond |
| Fixation | points de fixation externes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 55 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902661350 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Matériau de la partie inférieure | Polypropylène |
|---|---|
| Matériau de la partie supérieure | Polypropylène |
| Matériau de l’entrée | Élastomère thermoplastique |
| Matériau d'étanchéité | Élastomère thermoplastique |
| Matériau de la vis pour couvercle | Acier inoxydable V2A |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Marque de contrôle | DLG (résistance à l’ammoniac) |
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Passe-câbles à double membrane DMS M16
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M20
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Kit permettant de plomber ultérieurement les boîtiers de dérivation, pour Abox 025 / 040 / 060 / 100...
Rail normalisé selon DIN EN 60715, 15 x 5 mm, avec vis de fixation. Pour un montage dans boîtes de...
Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...
Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690 V. Pour un montage en boîtes de dérivation...
Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...
Élément de fixation pour le montage de boîtiers sur des systèmes de support de câbles avec une...
| Données CAO | Télécharger les données CAO 3D |
|---|
Connectez-vous à mySpelsberg pour télécharger les textes d’offres. Connexion mySpelsberg

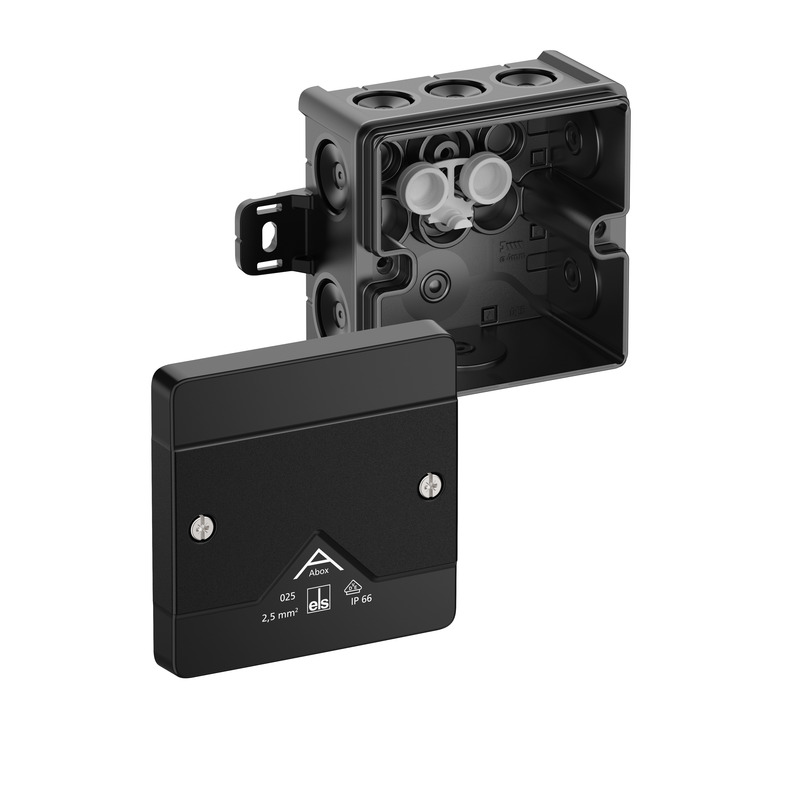

Boîte de raccordement, avec indice de protection IP66, Section nominale 2,5 mm², Certifié selon VDE...

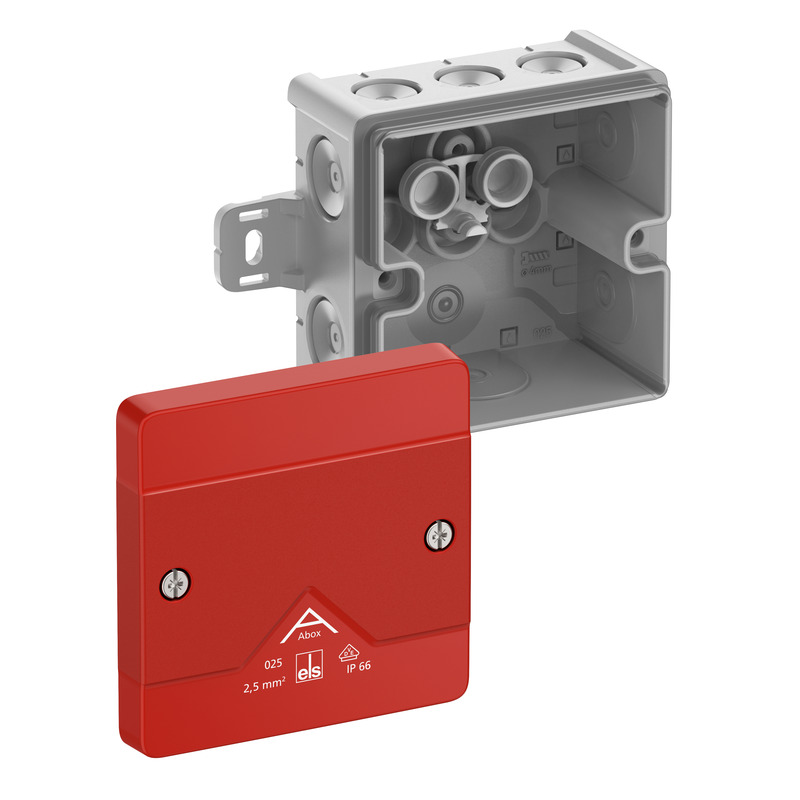

Boîte de raccordement, avec indice de protection IP66, Section nominale 2,5 mm², Certifié selon VDE...

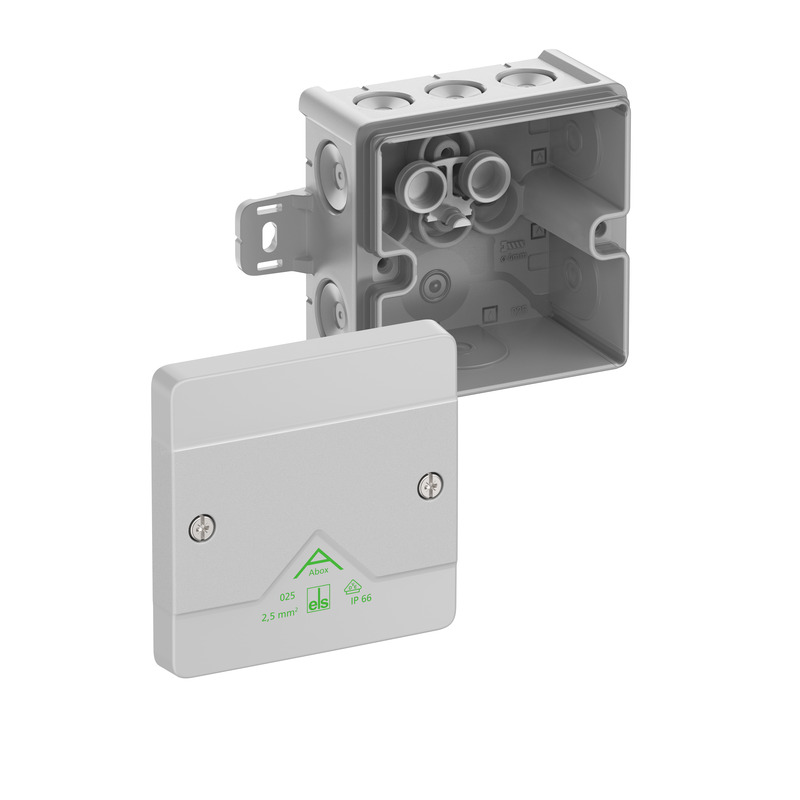

Boîte de raccordement, avec indice de protection IP66, Section nominale 2,5 mm², Certifié selon VDE...

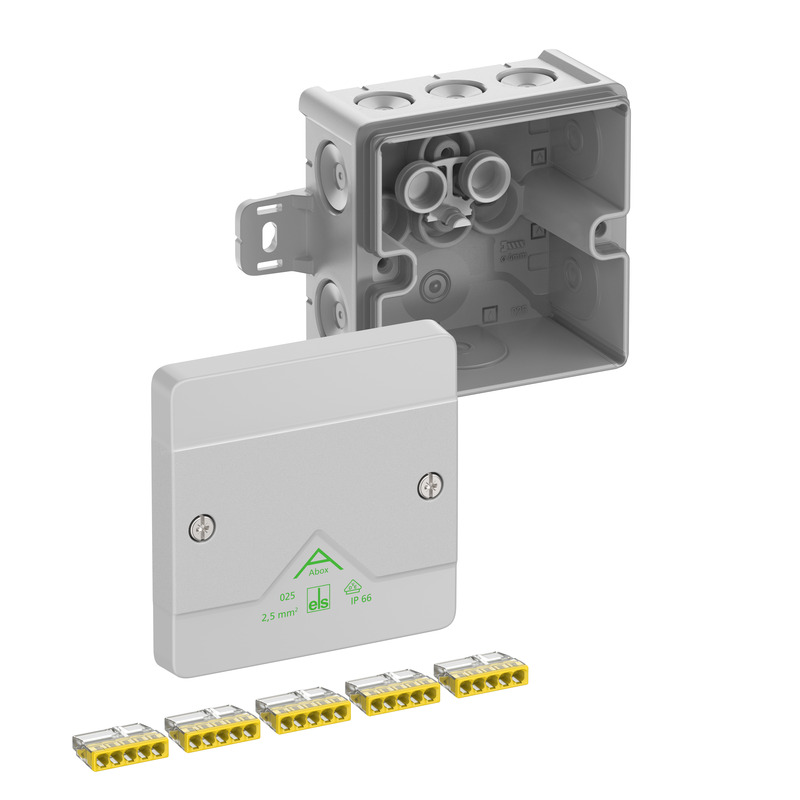

Boîte de raccordement, avec indice de protection IP66, Section nominale 2,5 mm², Certifié selon VDE...
