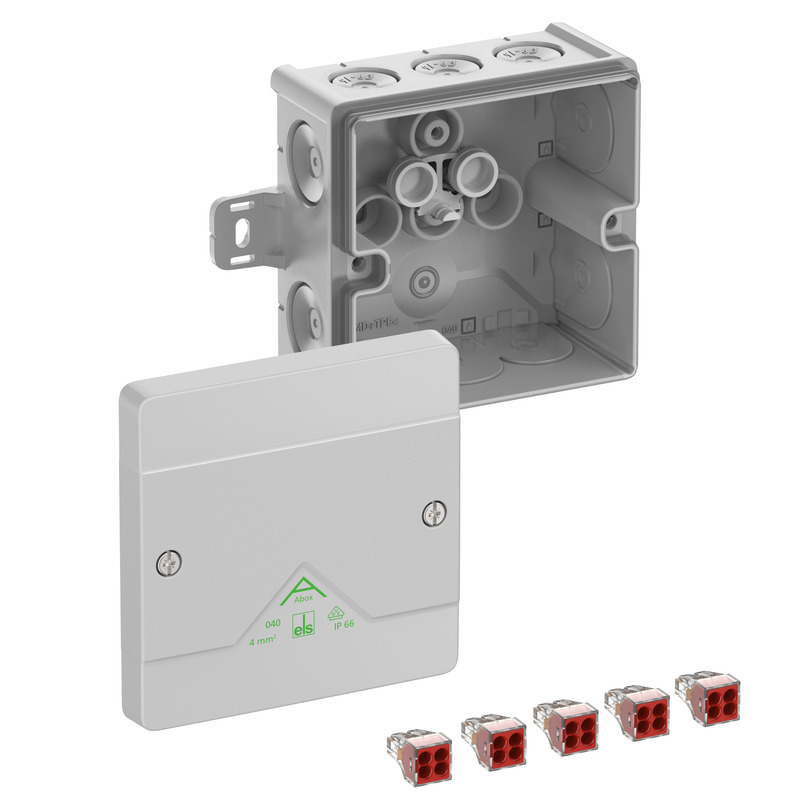

Abox 040 AB-4² Abox 040 AB-4²

Boîte de raccordement

Abox 040 AB-4²

Référence produit: 80442101 | Dimensions: 102 x 102 x 57 mm

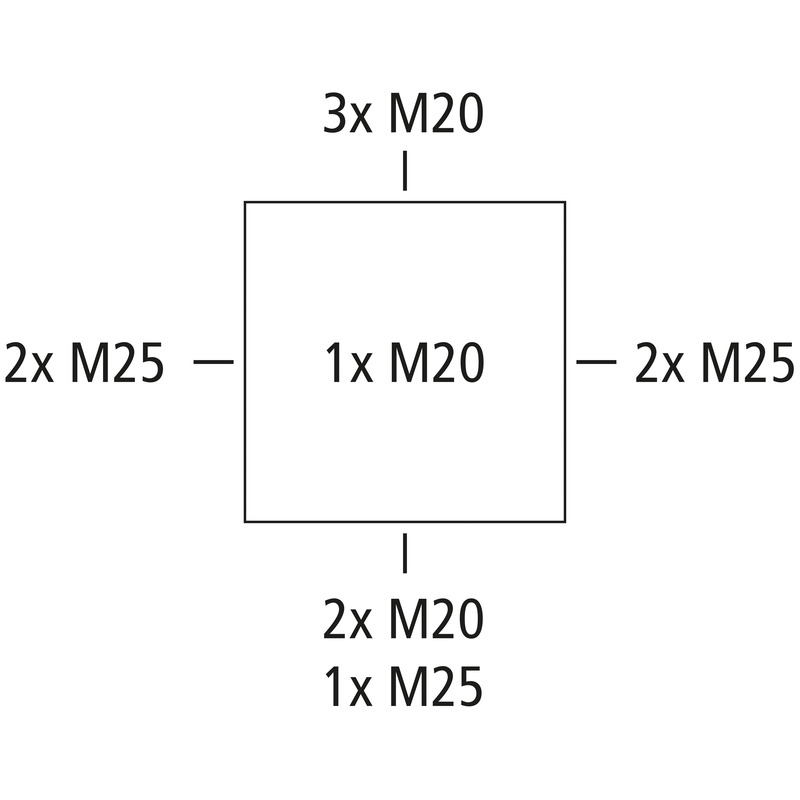

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes d'entrée souples et auto-étanches, M20/M25, Plage d'étanchéité 4 - 21 mm, (1 Arrière, 10 latéral), points de fixation externes, pour installations standard en intérieur et zone extérieure protégée

gris, Ui=400 V AC, In=32 Ampères, avec 5 bornes à 4 fils sans vis Wago 773-604, section nominale max. selon DIN EN 60998 : 4 mm², sections acceptées par pôle : 4 x 1,5 - 4,0 mm² rigide Cu/Al (Respecter les instructions de montage !)

Propriétés électriques

Tension nominale d'isolement CA 400 V
Tension nominale d'isolement CC 400 V
Section de conducteur min. 1,5 mm²
Section de conducteur max. 4 mm²
Classe de protection II
Type de protection IP66
Courant assigné 32 Ampères
Type de bornes sans vis
Nombre de pôles 5

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 102 mm
Longueur 102 mm
Hauteur 57 mm
Longueur intérieure 90 mm
Largeur intérieure 90 mm
Hauteur intérieure 49 mm
Poids 0.14 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 750 °C

Propriétés mécaniques

pour plage d’étanchéité min. 4 mm
pour plage d’étanchéité max. 21 mm
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1.2 Nm
Type de fixation Montage mural/au plafond
Fixation points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 55 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902661381
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène
Matériau de l’entrée Élastomère thermoplastique
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage FR/ES pdf (5 Mo)
Instructions de montage DE/EN pdf (5 Mo)

Fiche cotée

Plan dimensionnel pdf (4 Mo)
Plan dimensionnel dwg (5 Mo)
Plan dimensionnel dxf (24 Mo)

Certificat

UKCA Explication EN pdf (167 Ko)
DLG Homologation DE pdf (1 Mo)
CE Explication DE/EN/PL pdf (141 Ko)
VDE Certificat DE/EN pdf (397 Ko)
CE Explication DE/EN/FR pdf (139 Ko)

Accessoires

Presse-étoupes - KVR M16-MGM

Presse-étoupes KVR M16-MGM

  • Dimensions : 22 x 22 x 31 mm
  • Référence produit: 22741601

Plage d'étanchéité 4 - 10 mm, Longueur du filetage 8 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M20-MGM

Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M20-GDB/MGM

Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M16

Passe-câbles à double membrane DMS M16

  • Dimensions : 20,7 x 20,7 x 13,2 mm
  • Référence produit: 26041601

Plage d'étanchéité 5 - 9 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M20

Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
nouveau Kit de plombage - Abox PST 025-100

Kit de plombage Abox PST 025-100

  • Dimensions : 15 x 15 x 15 mm
  • Référence produit: 89500101

Kit avec 2 bouchons d'étanchéité et vis



Kit permettant de plomber ultérieurement les boîtiers de dérivation, pour Abox 025 / 040 / 060 / 100...



Liste de surveillance
Détails
nouveau Rail normalisé - Abox 040 TS15

Rail normalisé Abox 040 TS15

  • Dimensions : 15 x 71 x 5,5 mm
  • Référence produit: 89520401

pour Abox / Abox Pro 040



Rail normalisé selon DIN EN 60715, 15 x 5 mm, avec vis de fixation. Pour un montage dans boîtes de...



Liste de surveillance
Détails
nouveau Porte-bornes - Abox 025/040 KH 2273 2,5²

Porte-bornes Abox 025/040 KH 2273 2,5²

  • Dimensions : 23 x 70 x 27 mm
  • Référence produit: 89600201

pour montage en position fixe d'un max. de 6 bornes Wago 2273-205 dans...



Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...



Liste de surveillance
Détails
nouveau Porte-bornes - Abox 025/040 KH 221 4²

Porte-bornes Abox 025/040 KH 221 4²

  • Dimensions : 23 x 56 x 29 mm
  • Référence produit: 89600301

pour montage en position fixe d'un max. de 6 bornes Wago 221-413 dans...



Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...



Liste de surveillance
Détails
nouveau Bloc de bornes - Abox 025/040 KLS-2,5²/4²

Bloc de bornes Abox 025/040 KLS-2,5²/4²

  • Dimensions : 15 x 46 x 25 mm
  • Référence produit: 89640401

Borne à vis pour Abox/Abox Pro 025 et Abox/Abox Pro 040, 5 pôles - 4...



Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690 V. Pour un montage en boîtes de dérivation...



Liste de surveillance
Détails
nouveau Kit de fixation sur mât - MABF 65-1

Kit de fixation sur mât MABF 65-1

  • Dimensions : 38 x 65 x 15 mm
  • Référence produit: 89601001

pour boîtes de dérivation Abox/Abox Pro à partir de 2024 des types...



Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...



Liste de surveillance
Détails
nouveau set de fixation - KTB 1

set de fixation KTB 1

  • Dimensions : 17 x 30 x 14 mm
  • Référence produit: 89600901



Élément de fixation pour le montage de boîtiers sur des systèmes de support de câbles avec une...



Liste de surveillance
Détails

Données CAO

Données CAO Télécharger les données CAO 3D

Votre requête

Vos informations
Données de la société
Format CAO

Texte du produit

Produits similaires

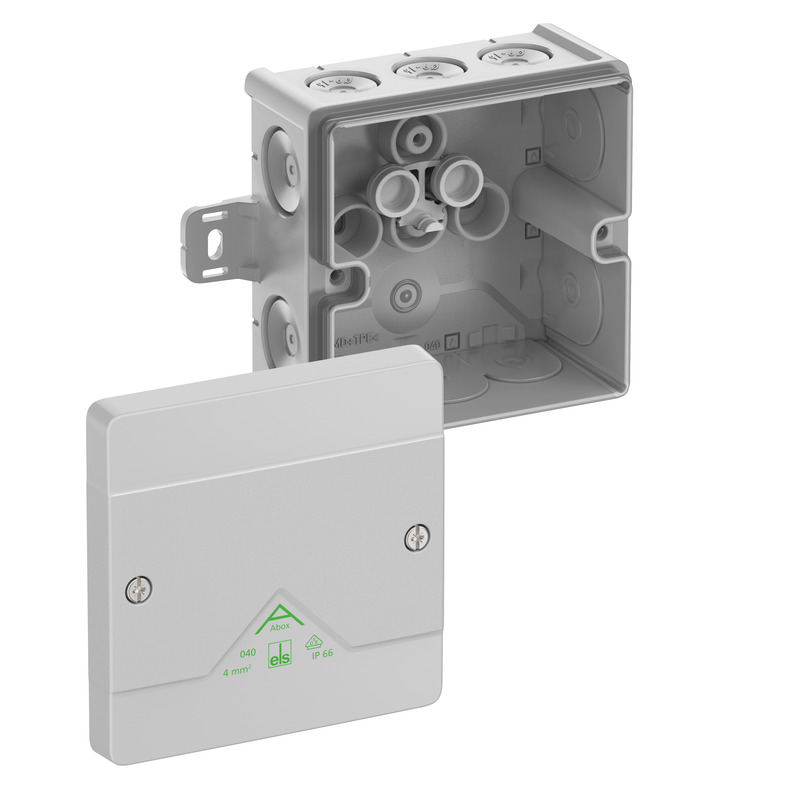

nouveau Boîte de raccordement - Abox 040 AB-L

Boîte de raccordement Abox 040 AB-L

  • Dimensions : 102 x 102 x 57 mm
  • Référence produit: 80440101

gris, Ui=1000 V AC, sans bornes



Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², Certifié selon VDE...



Liste de surveillance
Détails

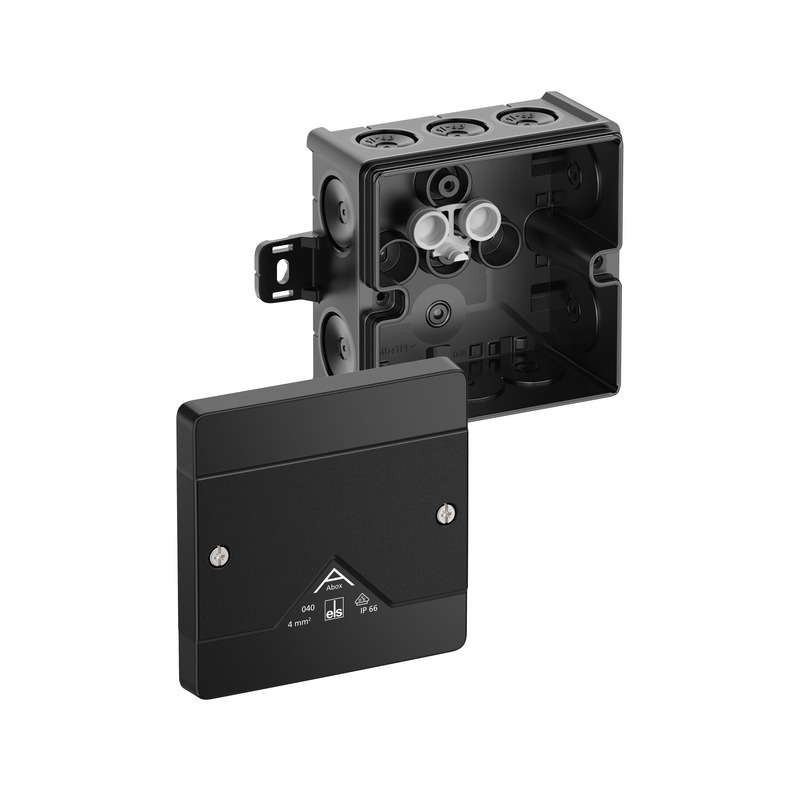

nouveau Boîte de raccordement - Abox 040 AB-L/sw

Boîte de raccordement Abox 040 AB-L/sw

  • Dimensions : 102 x 102 x 57 mm
  • Référence produit: 80400101

noir, Ui=1000 V AC, sans bornes



Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², Certifié selon VDE...



Liste de surveillance
Détails

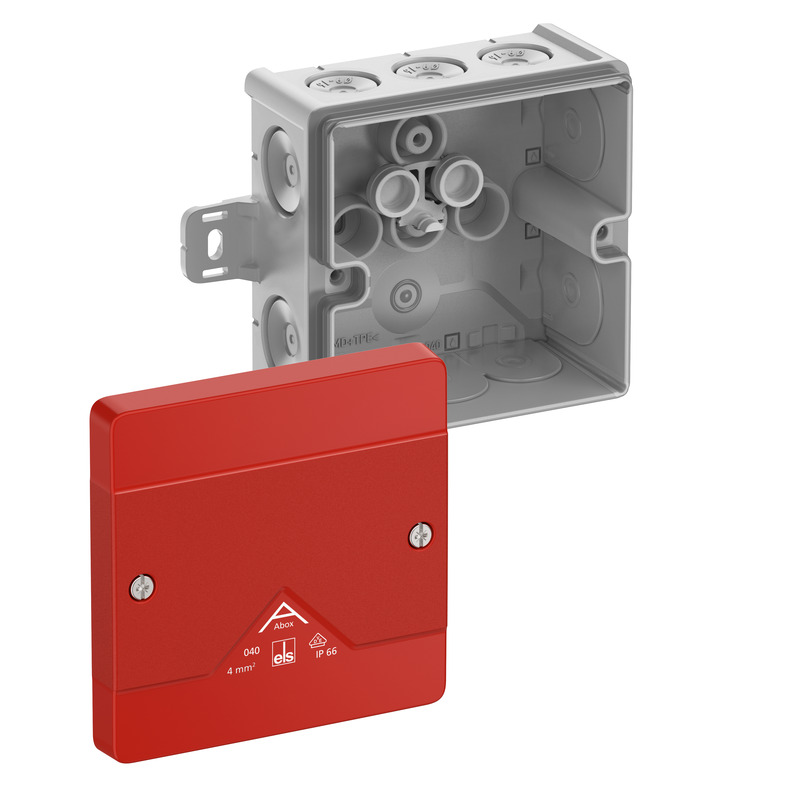

nouveau Boîte de raccordement - Abox 040 AB-L/SB
