nouveau

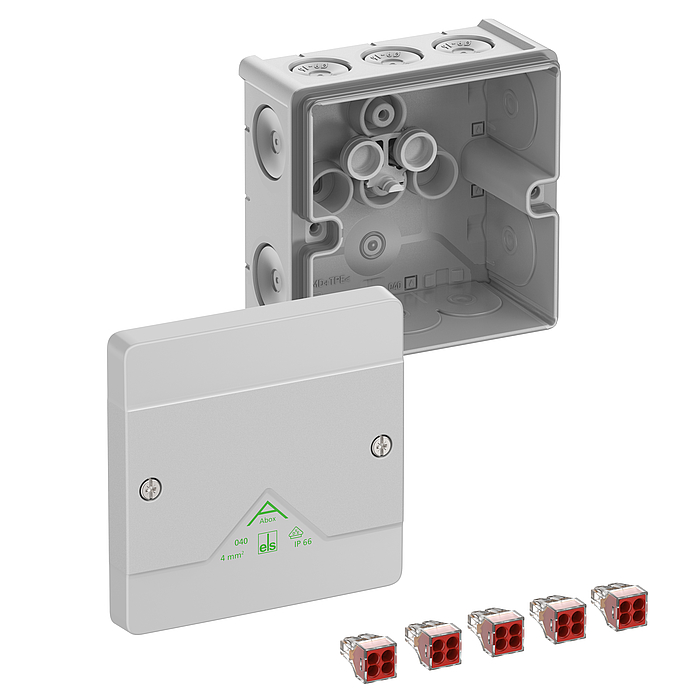

Boîte de raccordement

Abox 040-4²

Référence produit: 80442001 | Dimensions: 102 x 102 x 57 mm

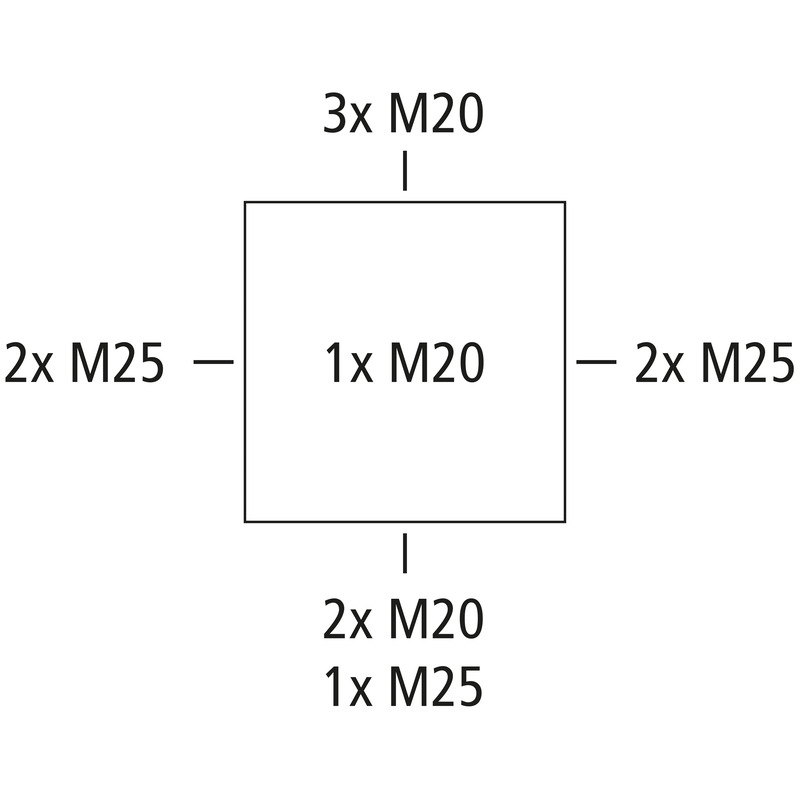

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes d'entrée souples et auto-étanches, M20/M25, Plage d'étanchéité 4 - 21 mm, (1 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur et zone extérieure protégée

gris, U_i=400 V AC, I_n=32 Ampères, avec 5 bornes à 4 fils sans vis Wago 773-604, section nominale max. selon DIN EN 60998 : 4 mm², sections acceptées par pôle : 4 x 1,5 - 4,0 mm² rigide Cu/Al (Respecter les instructions de montage !)

Propriétés électriques

Tension nominale d'isolement CA	400 V
Tension nominale d'isolement CC	400 V
Section de conducteur min.	1,5 mm²
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP66
Courant assigné	32 Ampères
Type de bornes	sans vis
Nombre de pôles	5

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	102 mm
Longueur	102 mm
Hauteur	57 mm
Longueur intérieure	90 mm
Largeur intérieure	90 mm
Hauteur intérieure	49 mm
Poids	0.142 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	750 °C

Propriétés mécaniques

pour plage d’étanchéité min.	4 mm
pour plage d’étanchéité max.	21 mm
Résistance aux chocs	IK07
Plombable	oui
Couple de la vis du couvercle	1.2 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	55 °C
Température ambiante 24h	35 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902661411
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène
Matériau de l’entrée	Élastomère thermoplastique
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN	pdf (5 Mo)
Instructions de montage FR/ES	pdf (5 Mo)

Fiche cotée

Plan dimensionnel	pdf (4 Mo)
Plan dimensionnel	dwg (5 Mo)
Plan dimensionnel	dxf (24 Mo)

Certificat

CE Explication DE/EN/FR	pdf (139 Ko)
UKCA Explication EN	pdf (167 Ko)
DLG Homologation DE	pdf (1 Mo)
CE Explication DE/EN/PL	pdf (141 Ko)
VDE Certificat DE/EN	pdf (397 Ko)
