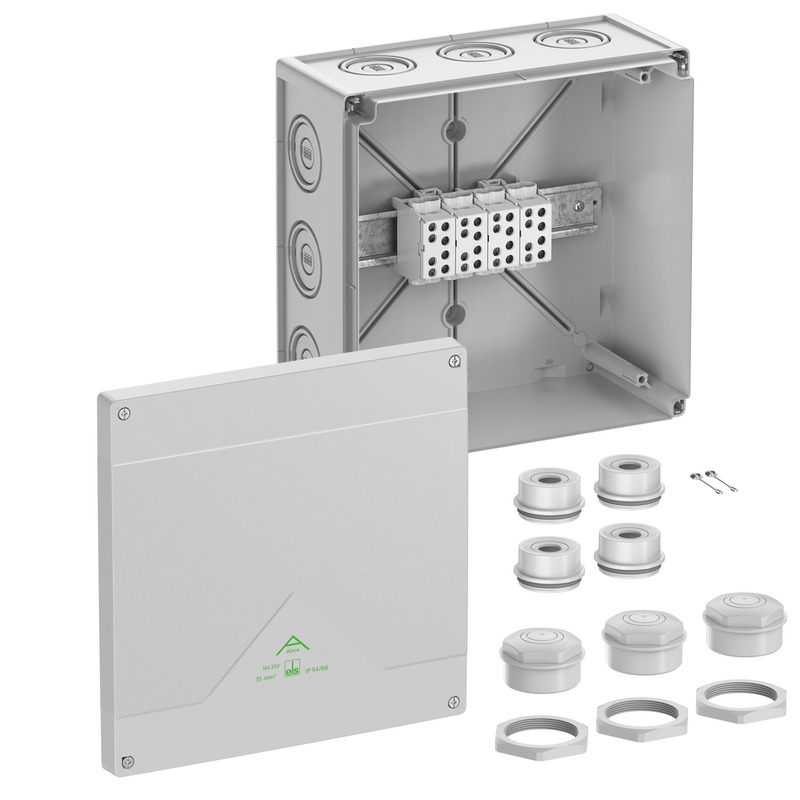

Boîte de raccordement

Abox HA 350

Référence produit: 48143501 | Dimensions: 252 x 252 x 120 mm

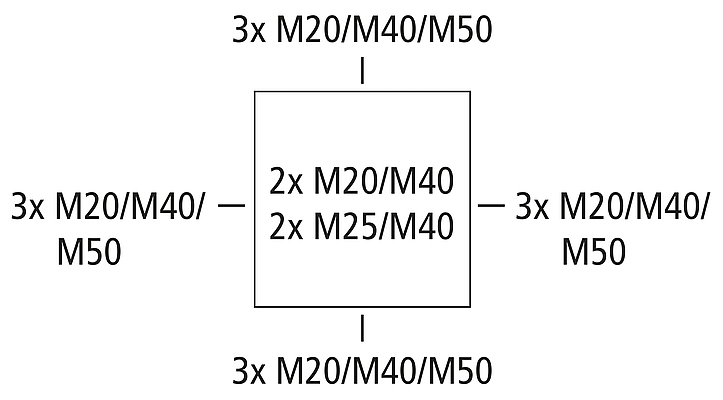

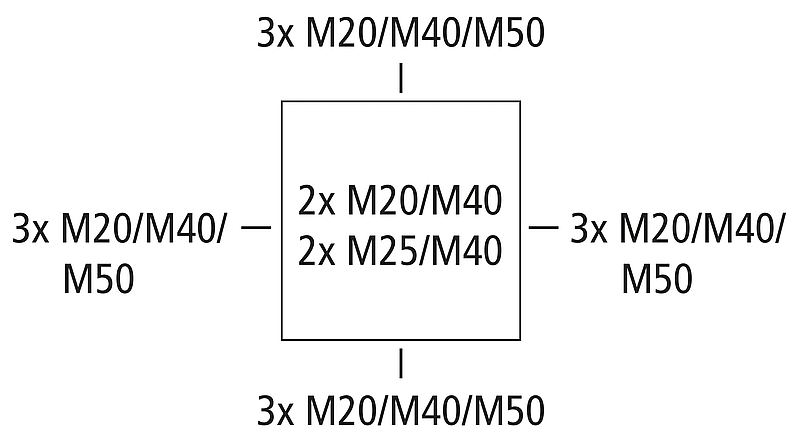

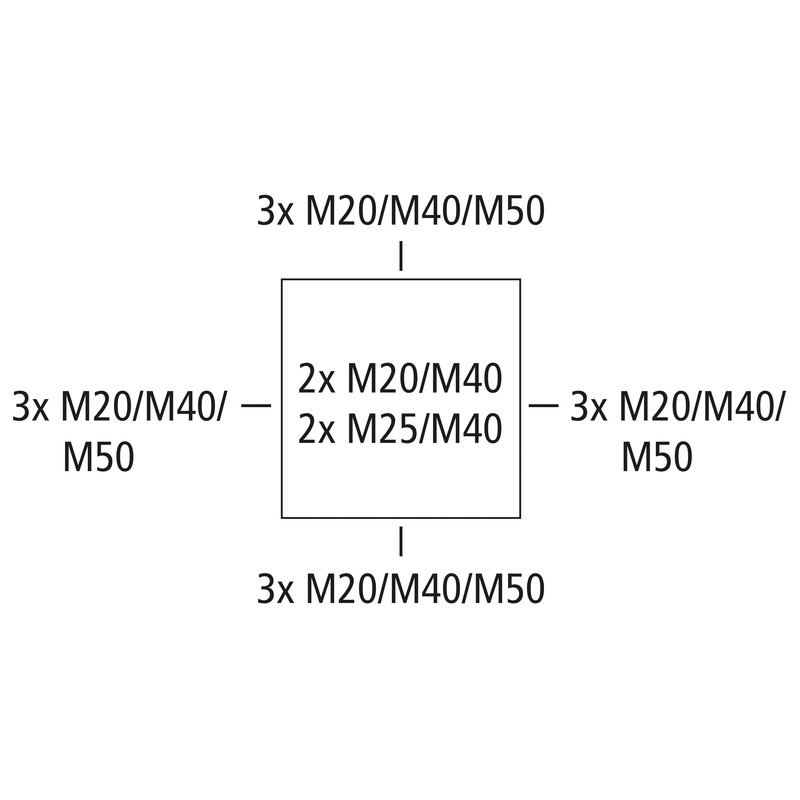

Boîte de raccordement, avec indice de protection IP54/IP66, Section nominale 35 mm², Certifié selon DLG (résistance à l’ammoniac), Membranes extractibles, M20/M25/M40/M50, (4 Arrière, 12 latéral), points de fixation internes, pour installations standard en intérieur et zone extérieure protégée

gris, Ui=690 V AC, avec bornes de dérivation de ligne principale montées sur un rail normalisé, 4 pôles, sections acceptées par pôle pour la ligne principale : 10 - 35 mm² rigide (Cu/Al) et à fils multiples (Cu), 10 -25 mm² à fils fins avec embout (Cu). Sections acceptées par pôle pour la conduite de dérivation 1,5 - 25 mm² rigide (Cu/Al) et à fils multiples (Cu), 1,5 -16 mm² à fils fins avec embout (Cu). Courant nominal selon EN 60947-7 : 160 A (Cu) et 130 A (Al)

Accessoires joints:
4 entrées de câbles IP55 M40 plage d'étanchéité 17 - 30 mm, 3 bouchons d’étranglement IP54 M50 plage d'étanchéité 22 - 35 mm, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA 690 V
Tension nominale d'isolement CC 690 V
Section de conducteur max. 35 mm²
Classe de protection II
Type de protection IP54/IP66
Type de bornes Borne à vis
Nombre de pôles 4

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 252 mm
Longueur 252 mm
Hauteur 120 mm
Longueur intérieure 236 mm
Largeur intérieure 236 mm
Hauteur intérieure 99 mm
Poids 1.6355 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 750 °C

Propriétés mécaniques

Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1.5 Nm
Type de fixation Montage mural/au plafond
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 55 °C
Température ambiante 24h 35 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902662951
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle DLG (résistance à l’ammoniac)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN pdf (5 Mo)
Instructions de montage FR/ES pdf (5 Mo)

Fiche cotée

Plan dimensionnel pdf (5 Mo)
Plan dimensionnel dwg (6 Mo)
Plan dimensionnel dxf (29 Mo)

Certificat

VDE Certificat DE/EN pdf (397 Ko)
CE Explication DE/EN/FR pdf (139 Ko)
CE Explication DE/EN/PL pdf (141 Ko)
