Abox XT

Terre et zones inondables

nouveau

Boîte de raccordement

Abox Pro XT SL-6²

Référence produit: 40646001 | Dimensions: 152 x 152 x 85 mm

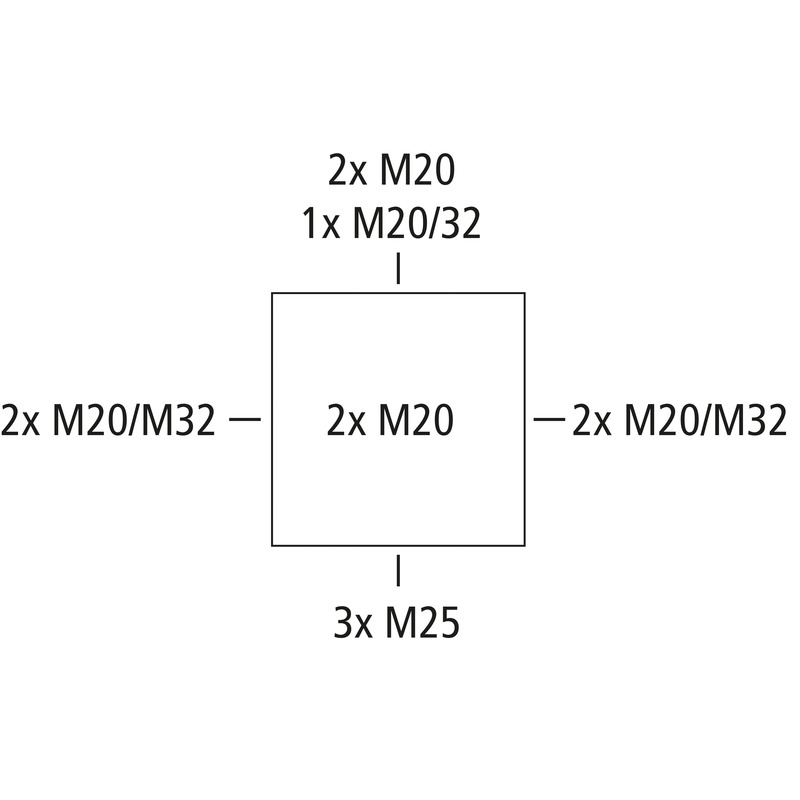

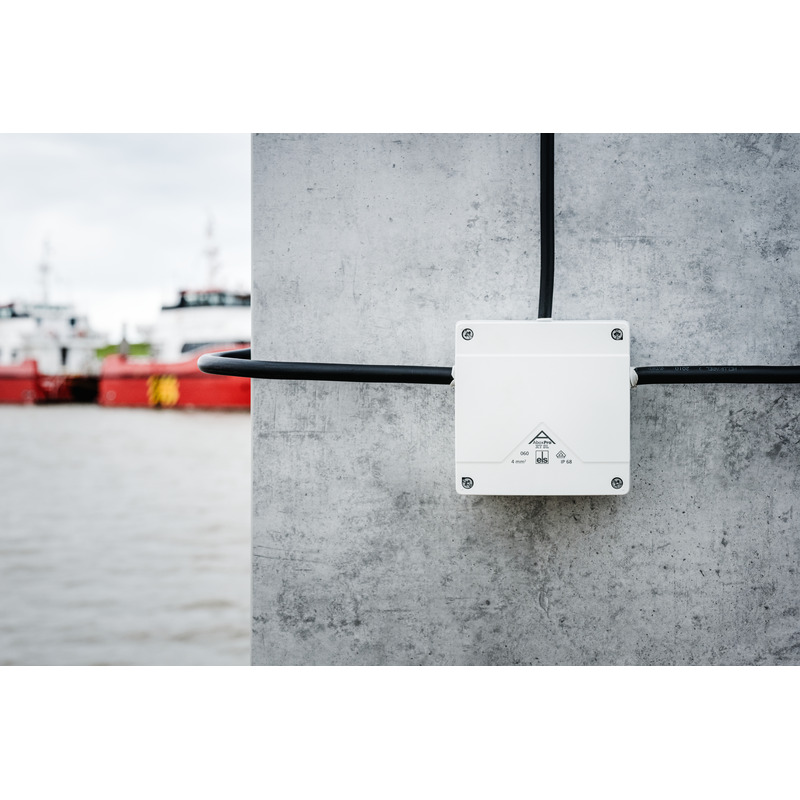

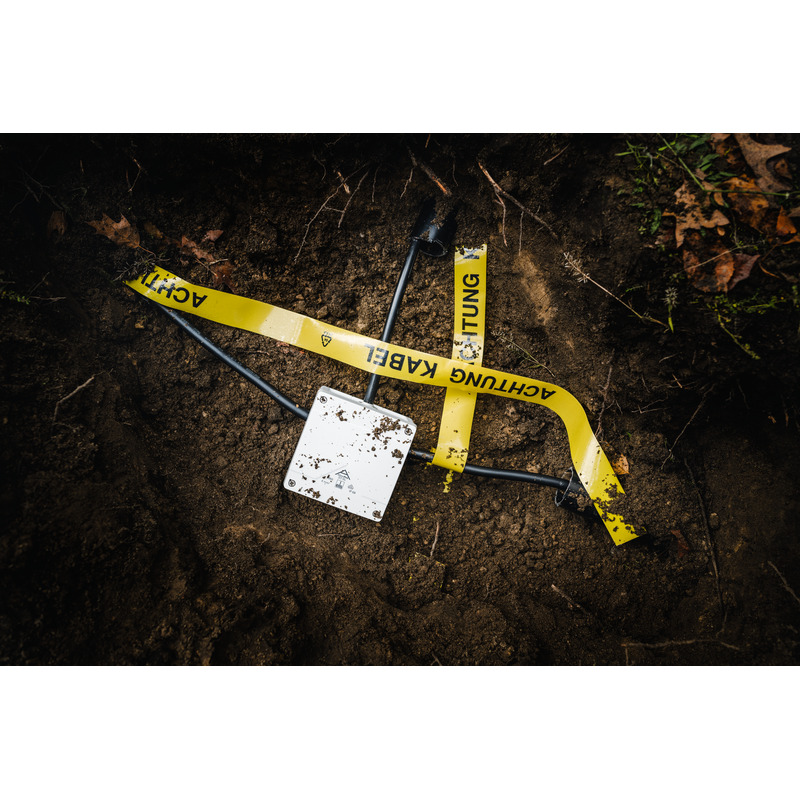

Boîte de raccordement, avec indice de protection IP68, Section nominale 6 mm², Ui=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Membranes extractibles, M20/M25/M32, (2 Arrière, 10 latéral), points de fixation internes, avec bornes sans vis pour le coulage, pour le montage dans les zones d'inondation et dans la terre sans charges dues au trafic routier pour installations en environnement industriel et zone extérieure protégée

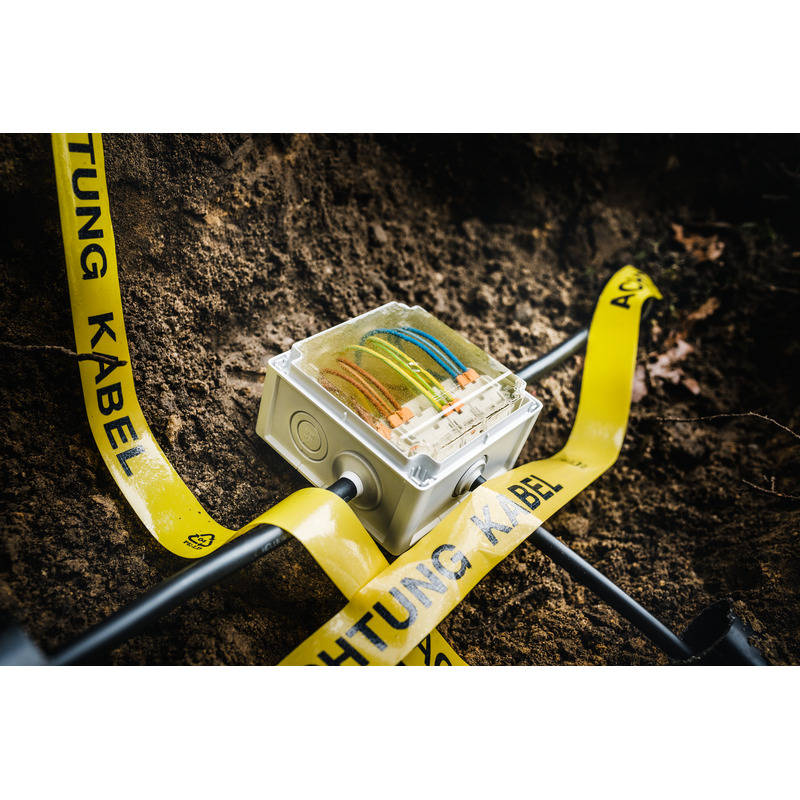

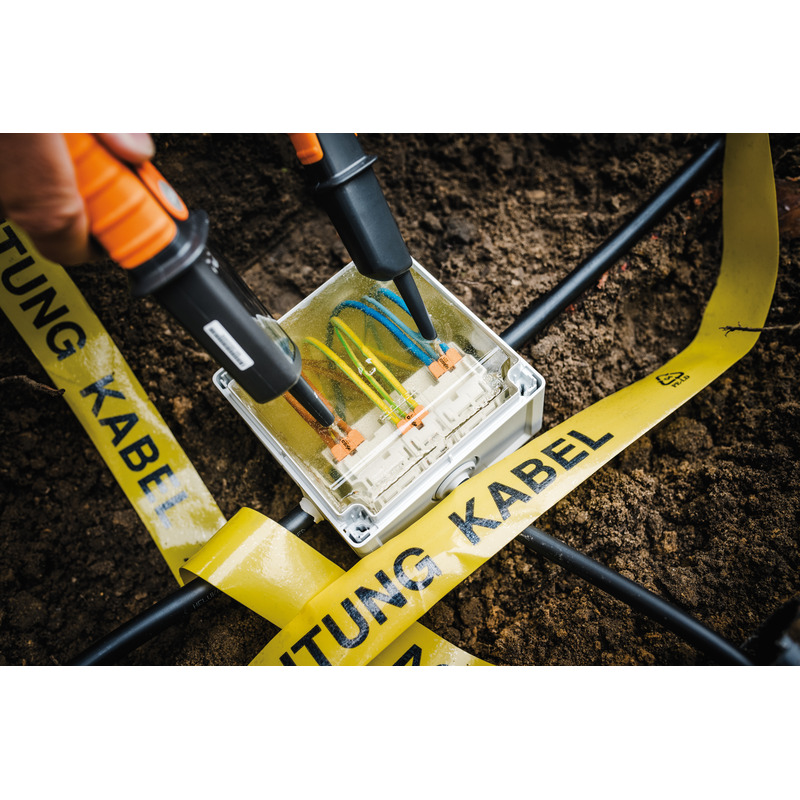

gris, In=41 Ampères, avec 5 bornes trois fils sans vis en saillie de type Wago 221-613 - 6 mm², sections acceptées par pôle : 3 x 0,2 à 6 mm² rigide/souple Cuivre

Accessoires joints:

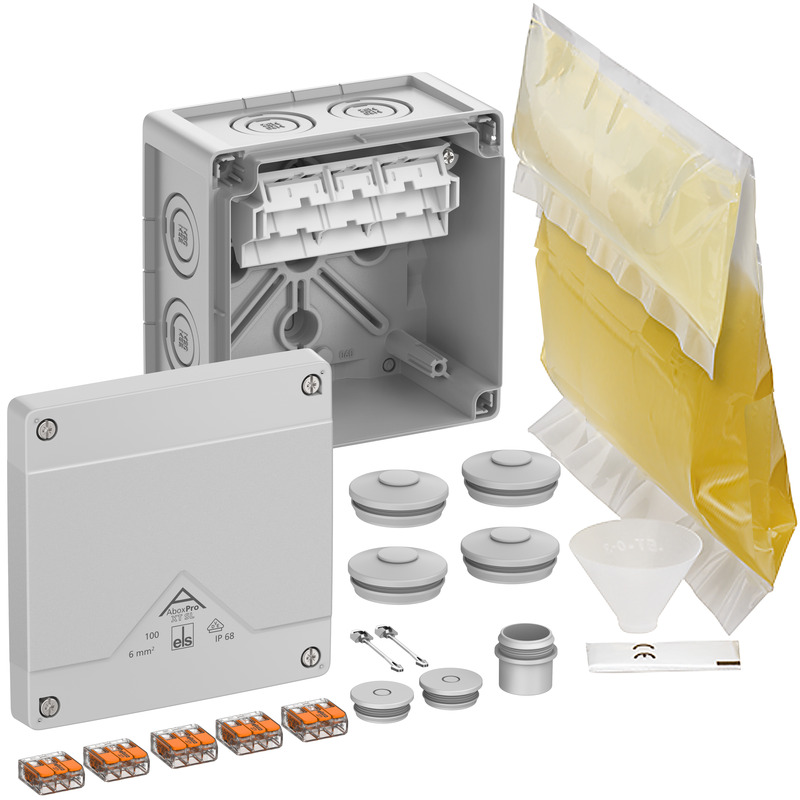

4 raccords à double membrane IP66 M32 plage d'étanchéité 13 - 21 mm, 2 bouchons de fermeture M20, 1 entrée de câbles M20, sécurité contre la perte du couvercle, 1 sachet de résine GHB Pro 4 avec trémie de remplissage et gants à usage unique

Propriétés électriques

Tension nominale d'isolement CA 450 V
Tension nominale d'isolement CC 450 V
Section de conducteur min. 0,5 mm²
Section de conducteur max. 6 mm²
Classe de protection II
Type de protection IP68
Courant assigné 41 Ampères
Type de bornes sans vis
Nombre de pôles 5

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 152 mm
Longueur 152 mm
Hauteur 85 mm
Longueur intérieure 137 mm
Largeur intérieure 137 mm
Hauteur intérieure 65 mm
Poids 2.106 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V0
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK09
Plombable oui
Couple de la vis du couvercle 1.5 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure non protégée

Sales Information

EAN 4013902664108
Packing Unit Code CT
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage GHB DE/EN/FR/ES pdf (3 Mo)
Instructions de montage DE/EN pdf (5 Mo)
Instructions de montage FR/ES pdf (5 Mo)

Fiche cotée

Plan dimensionnel pdf (6 Mo)
Plan dimensionnel dwg (8 Mo)
Plan dimensionnel dxf (36 Mo)

Fiche de données de sécurité

Fiche de données de sécurité EN pdf (774 Ko)
Fiche de données de sécurité DE pdf (470 Ko)

Certificat

CE Explication DE/EN/FR pdf (139 Ko)
CE Explication DE/EN/PL pdf (142 Ko)
UKCA Explication EN pdf (166 Ko)
VDE Certificat (DIN EN IEC 60670-1 / -22) DE/EN pdf (295 Ko)
