Abzweigkasten Abox Pro XT SLK-4² (40446001) Boîtes de dérivation IP55 pour espaces intérieurs

Abox XT

Terre et zones inondables

nouveau

Boîte de raccordement

Abox Pro XT SLK-4²

Référence produit: 40446001 | Dimensions: 102 x 102 x 70 mm

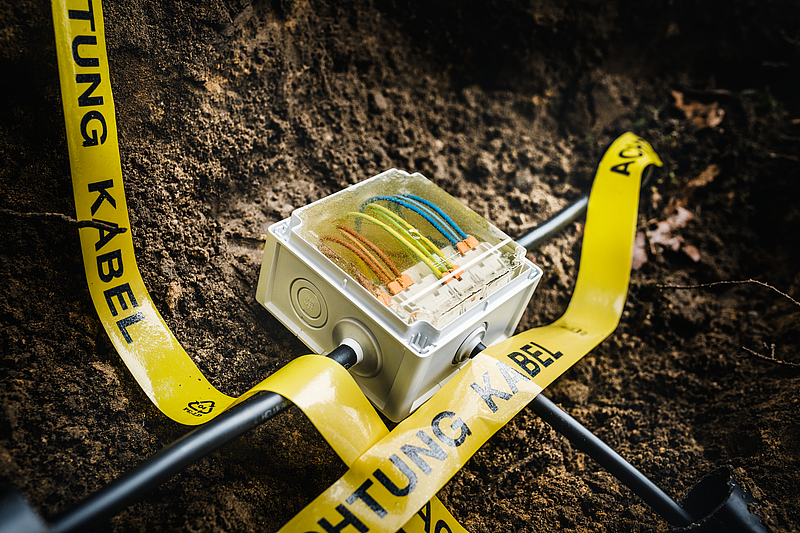

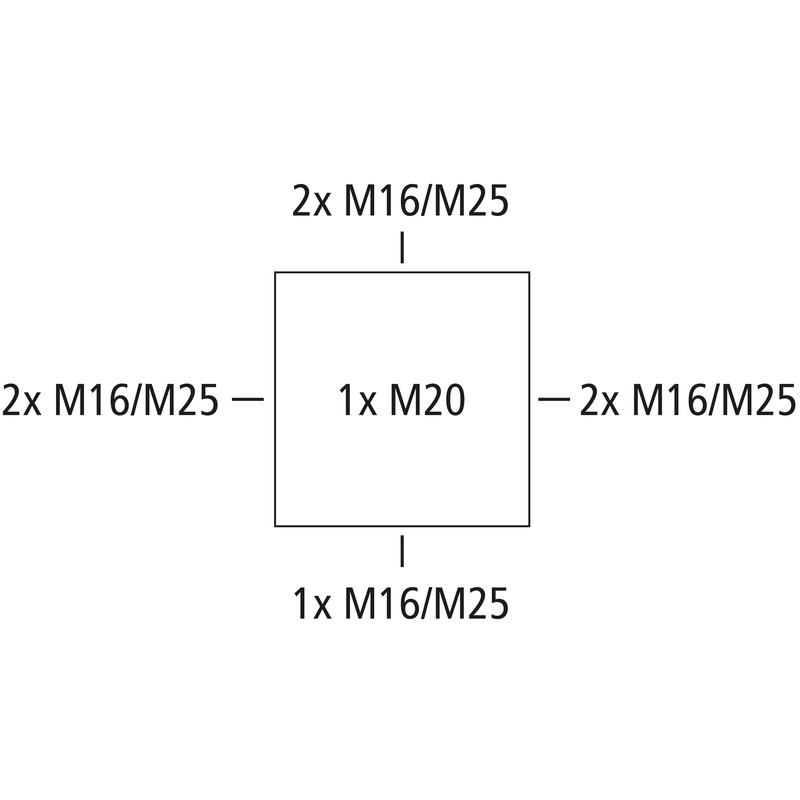

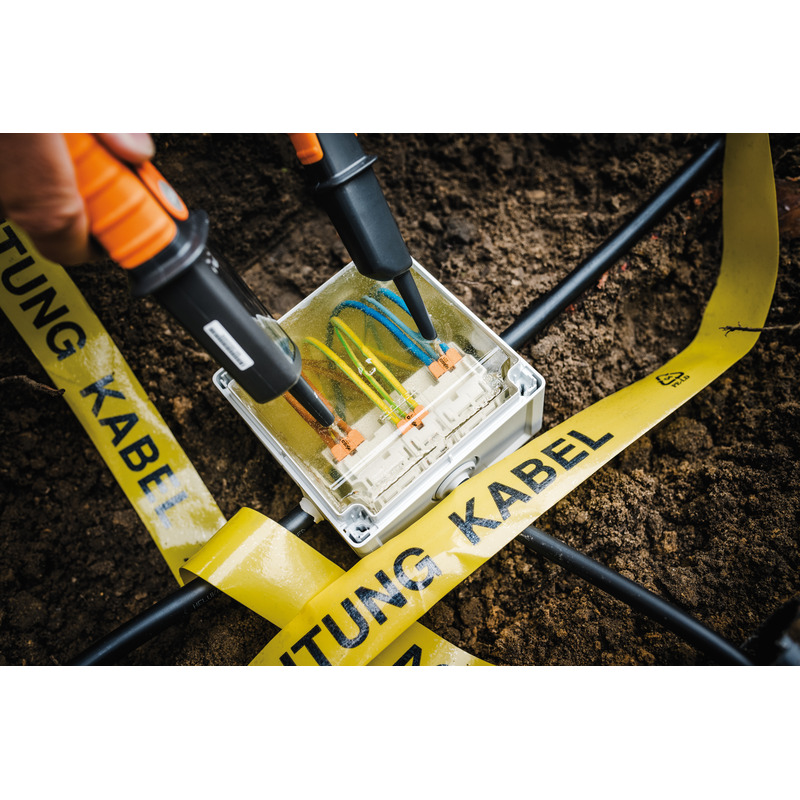

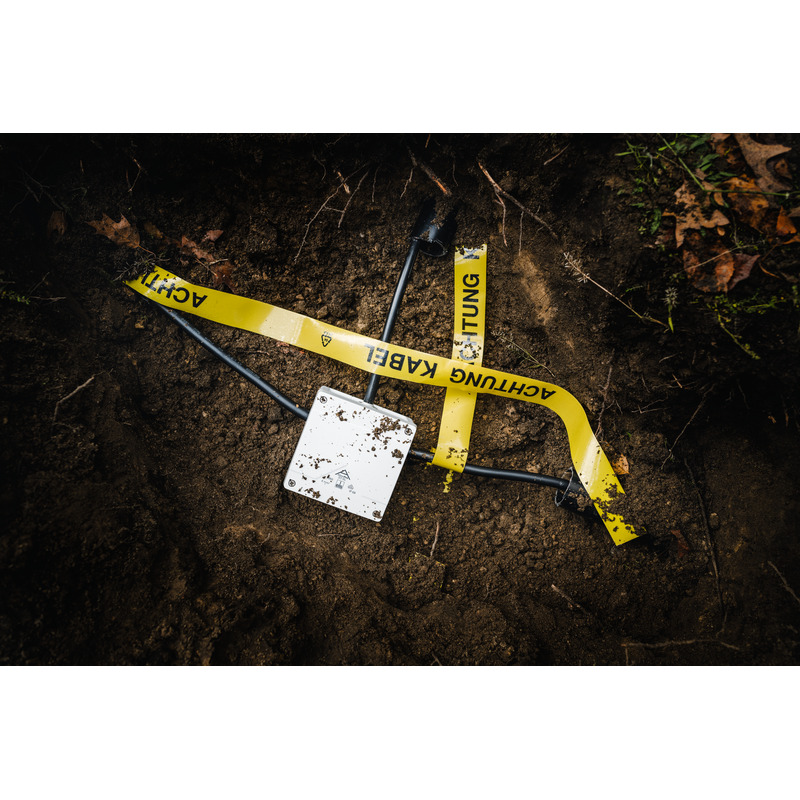

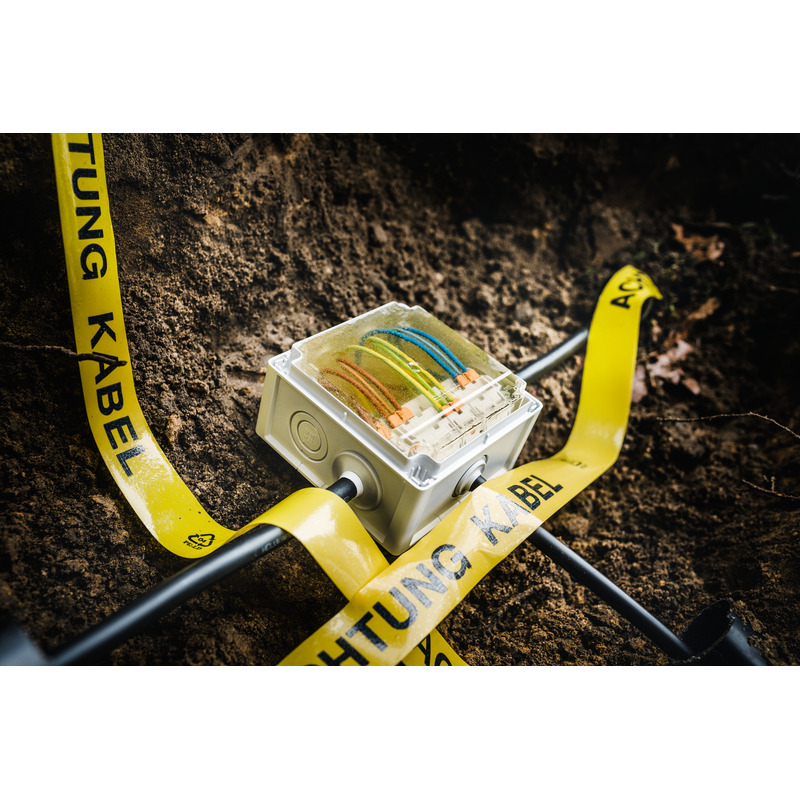

Boîte de raccordement, avec indice de protection IP68, Section nominale 4 mm², Ui=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Membranes extractibles, M16/M20/M25, (1 Arrière, 7 latéral), points de fixation internes, avec bornes sans vis pour le coulage, pour le montage dans les zones d'inondation et dans la terre sans charges dues au trafic routier pour installations en environnement industriel et zone extérieure protégée

gris, In=32 Ampères, avec 5 bornes trifilaires sans vis fixées au sol Wago 221-413 - 4 mm², sections acceptées par pôle : 3 x 0,2 à 4 mm² rigide Cu et 3 x 0,14 à 4 mm² souple Cu

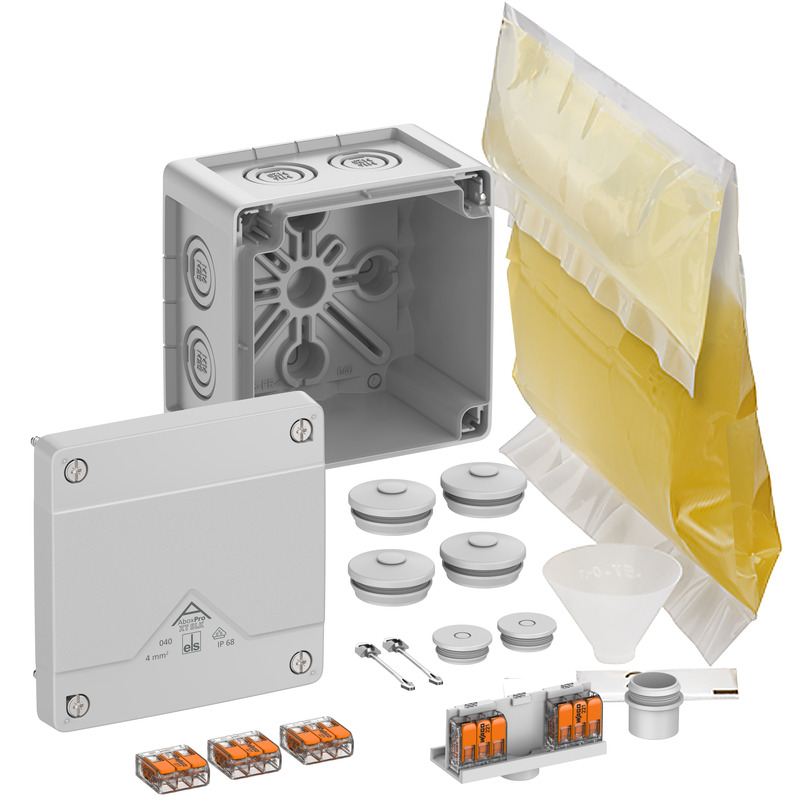

Accessoires joints:
4 raccords à double membrane IP66 M25 plage d'étanchéité 9 - 17 mm, 2 bouchons de fermeture M25, 1 entrée de câbles M25, sécurité contre la perte du couvercle, 1 sachet de résine GHB Pro 2 avec trémie de remplissage et gants à usage unique

Propriétés électriques

Tension nominale d'isolement CA 450 V
Tension nominale d'isolement CC 450 V
Section de conducteur min. 0,2 mm²
Section de conducteur max. 4 mm²
Classe de protection II
Type de protection IP68
Courant assigné 32 Ampères
Type de bornes sans vis
Nombre de pôles 5

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 102 mm
Longueur 102 mm
Hauteur 70 mm
Longueur intérieure 88 mm
Largeur intérieure 88 mm
Hauteur intérieure 50 mm
Poids 0.6722 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V0
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK09
Plombable oui
Couple de la vis du couvercle 1.5 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C

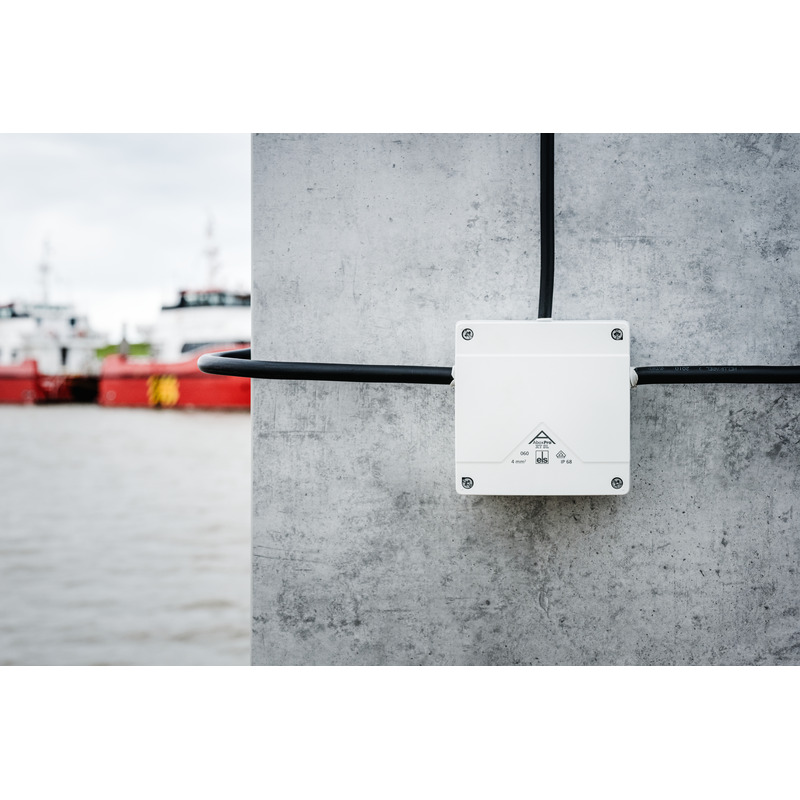

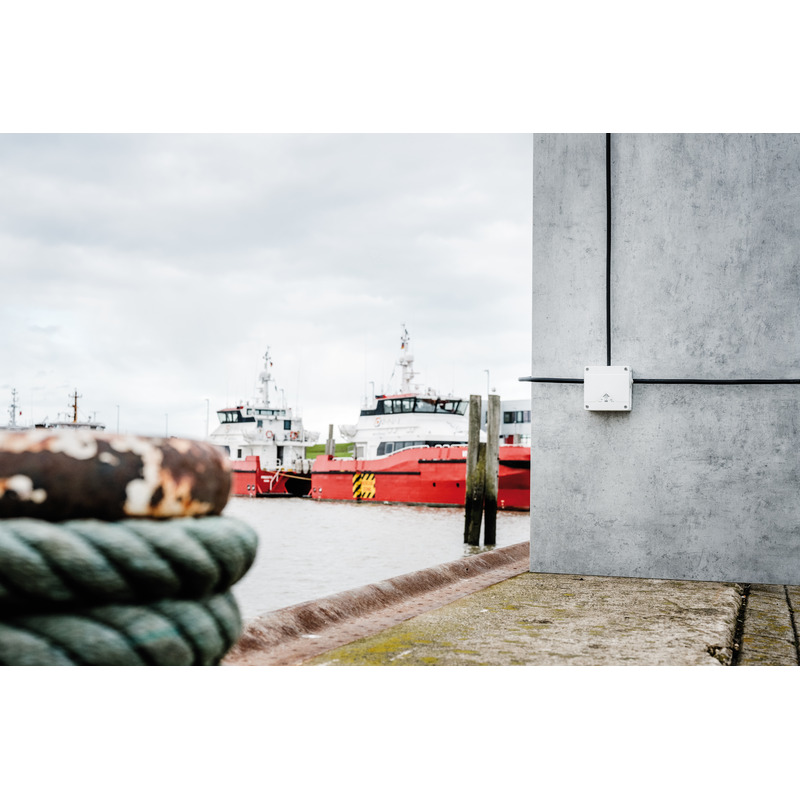

Lieu d’installation zone extérieure non protégée

Sales Information

EAN 4013902664580
Packing Unit Code CT
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN pdf (5 Mo)
Instructions de montage GHB DE/EN/FR/ES pdf (3 Mo)
Instructions de montage FR/ES pdf (5 Mo)

Fiche cotée

Plan dimensionnel pdf (3 Mo)
Plan dimensionnel dwg (4 Mo)
Plan dimensionnel dxf (19 Mo)

Fiche de données de sécurité

Fiche de données de sécurité DE pdf (470 Ko)
Fiche de données de sécurité EN pdf (774 Ko)

Certificat

UKCA Explication EN pdf (166 Ko)
CE Explication DE/EN/FR pdf (139 Ko)
CE Explication DE/EN/PL pdf (142 Ko)
VDE Certificat (DIN EN IEC 60670-1 / -22) DE/EN pdf (295 Ko)

Accessoires

nouveau Sachet de résine - GHB Pro 2

Sachet de résine GHB Pro 2

  • Dimensions : 160 x 240 x 30 mm
  • Référence produit: 49252201

pour Abox Pro XT-4² et Abox Pro XT SLK-4², contenance 400 ml



Sachet de résine pour Abox Pro XT et Abox Pro XT SL(K), sans marquage avec entonnoir et gants à...



Passe-câbles à double membrane DMS M16

  • Dimensions : 20,7 x 20,7 x 13,2 mm
  • Référence produit: 26041601

Plage d'étanchéité 5 - 9 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Presse-étoupes KVR M16-MGM

  • Dimensions : 22 x 22 x 31 mm
  • Référence produit: 22741601

Plage d'étanchéité 4 - 10 mm, Longueur du filetage 8 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
