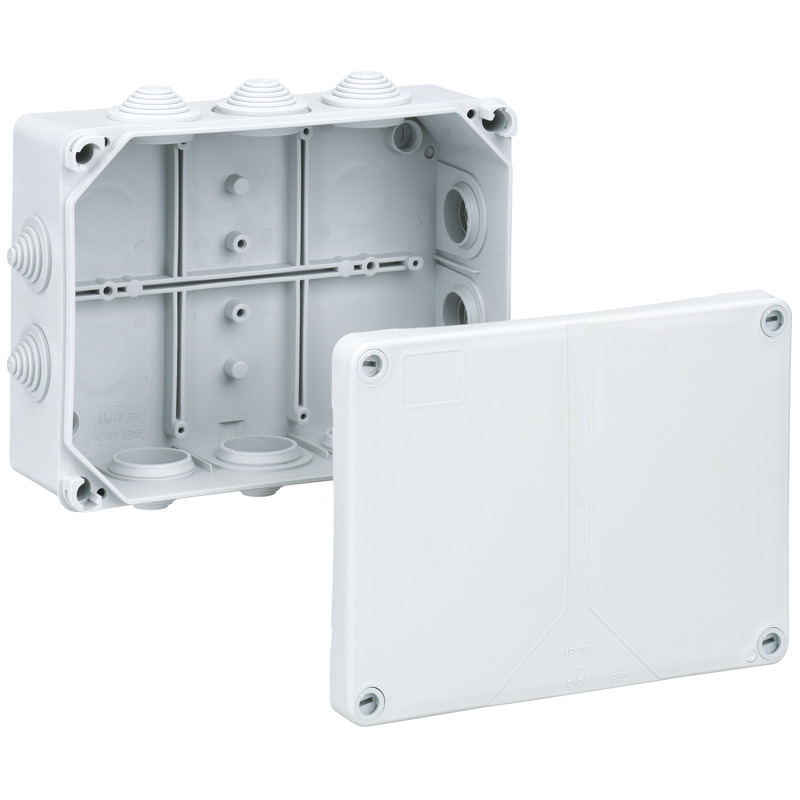

Boîte de raccordement

HP 190-L

Référence produit: 32699001 | Dimensions: 199 x 149 x 77 mm

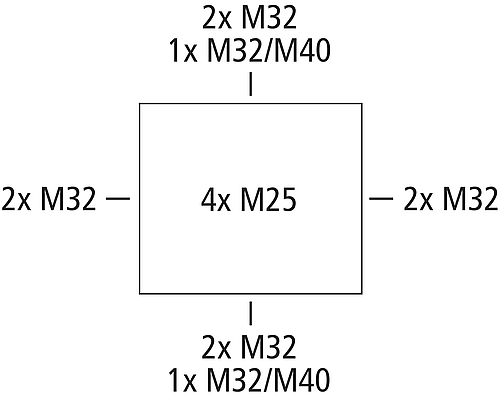

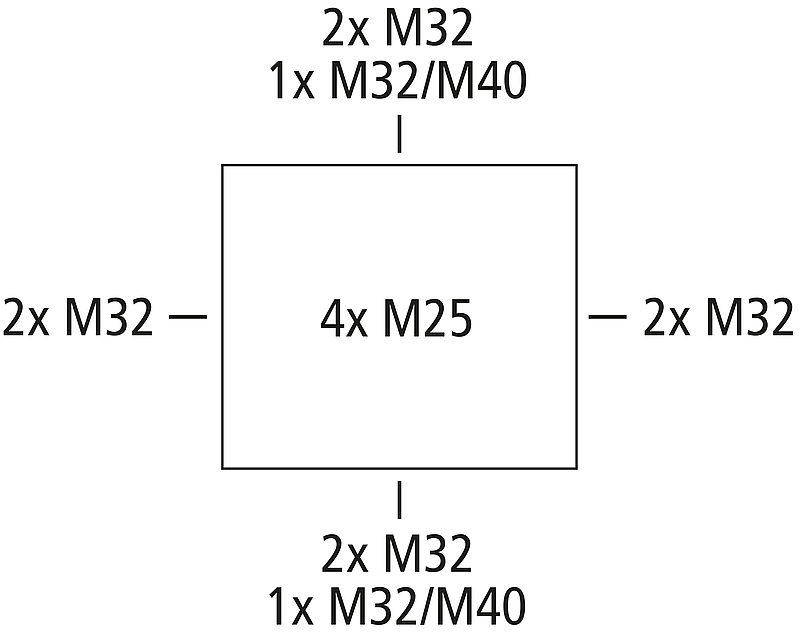

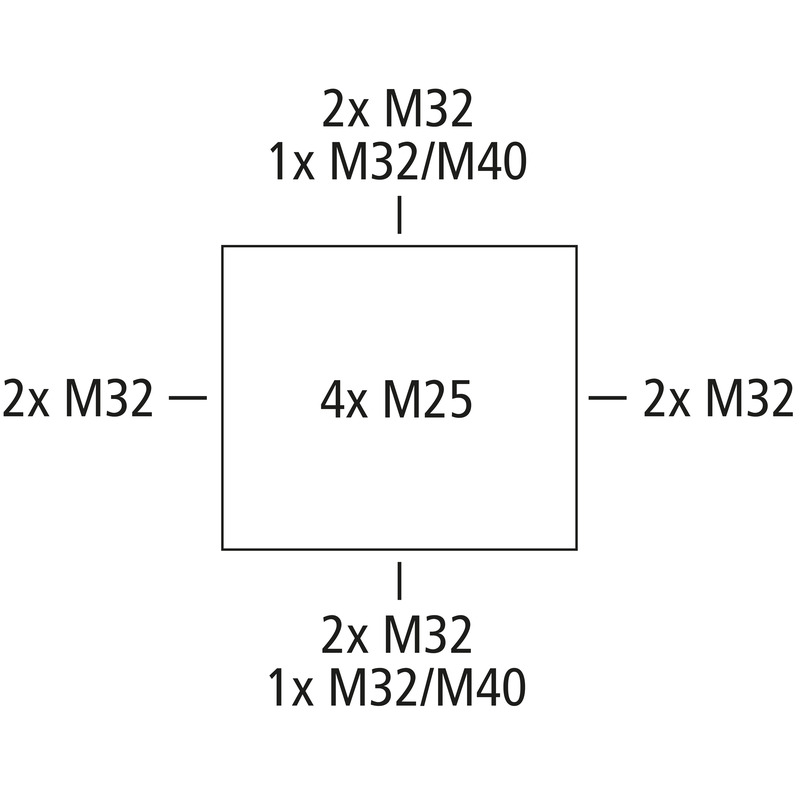

Boîte de raccordement, avec indice de protection IP55, Section nominale 16 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Passe-câble étagé, M25/M32/M40, Plage d'étanchéité 13 - 26,5 mm, (4 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur

gris, sans bornes

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 16 mm²
Classe de protection II
Type de protection IP55
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 199 mm
Longueur 149 mm
Hauteur 77 mm
Longueur intérieure 140 mm
Largeur intérieure 190 mm
Hauteur intérieure 70 mm
Poids 0.31 kg

Propriétés du matériel

Résistant aux UV non
sans halogène non

Propriétés mécaniques

pour plage d’étanchéité min. 13 mm
pour plage d’étanchéité max. 26.5 mm
Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable non
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902940073
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85389099

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (550 Ko)

Fiche cotée

Plan dimensionnel dwg (2 Mo)
Plan dimensionnel dxf (8 Mo)
Plan dimensionnel pdf (1 Mo)

Certificat

UKCA Explication EN pdf (48 Ko)
CE Explication DE/EN/PL pdf (311 Ko)
VDE Certificat DE/EN pdf (606 Ko)
CE Explication DE/EN/FR pdf (218 Ko)

Accessoires

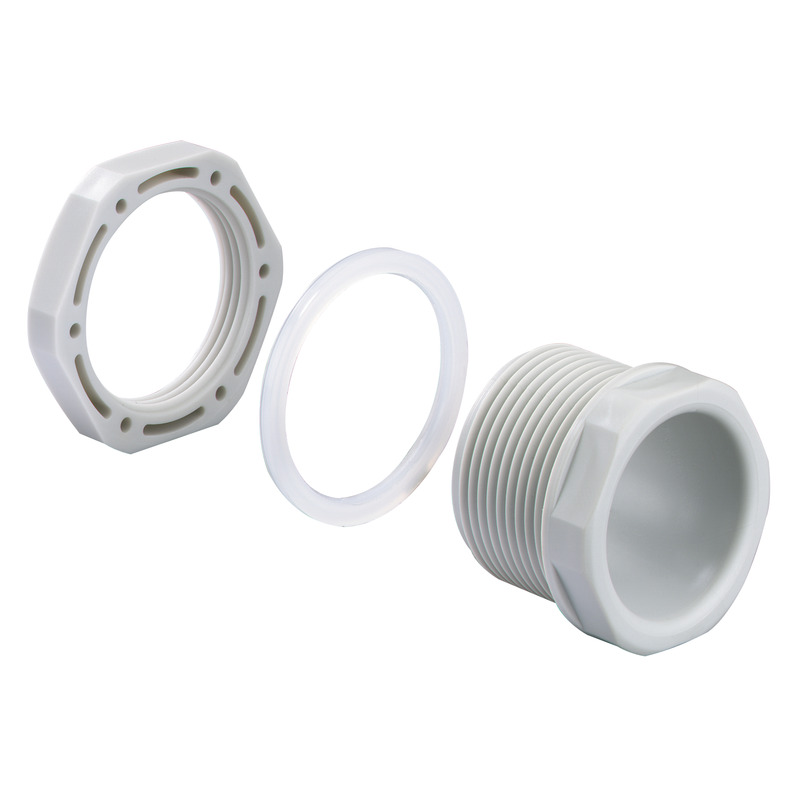

Kit de combinaison de boîtiers KS M25

  • Dimensions : 36 x 32 x 27 mm
  • Référence produit: 19202501

Longueur du filetage 19 mm



Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...



Kit de combinaison de boîtiers KS M25-gro

  • Dimensions : 36 x 32 x 22 mm
  • Référence produit: 19202601

Longueur du filetage 22 mm



Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...



Plaque de montage TK MPI-1811

  • Dimensions : 150 x 90 x 2,5 mm
  • Référence produit: 19500601

TK PS / TK PC 1811



Plaque de montage en isolant à laminage mélamine, épaisseur 2,5 mm, livré avec vis de fixation, gris



Rail normalisé NS 35-106

  • Dimensions : 35 x 106,0 x 7,5 mm
  • Référence produit: 19810601

pour TK 1309, TK 1313 et Abox/Abox-i 100, longueur 106 mm



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm. y compris vis de fixation



Rail normalisé NS 35-144

  • Dimensions : 35 x 144,0 x 7,5 mm
  • Référence produit: 19814401

TK PS/PC 1809/1811/1813/1818/2518



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm. y compris vis de fixation

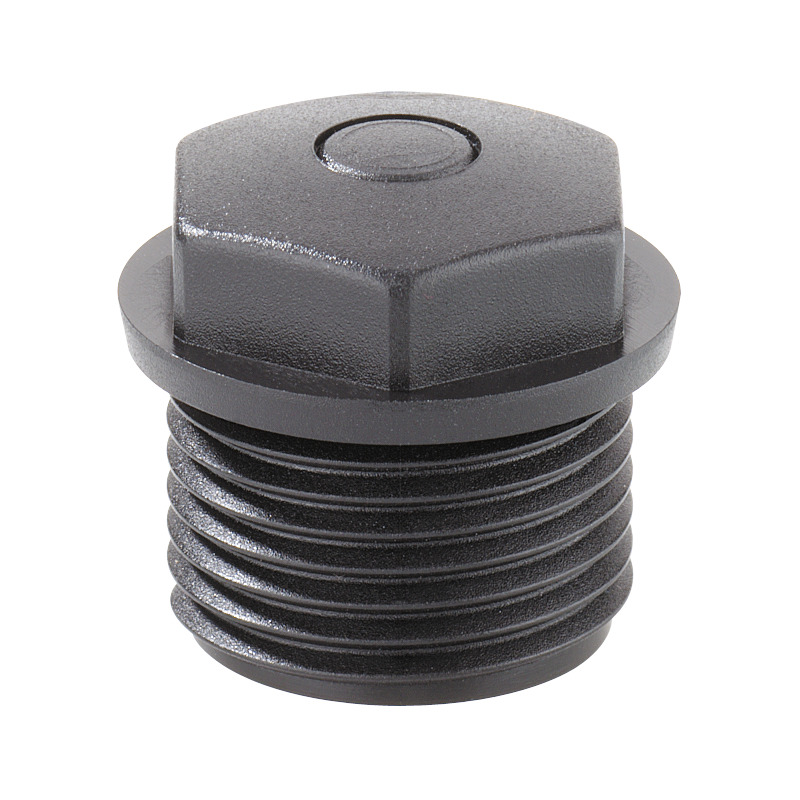

Bouchon WST M25/sw

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 20302501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, noir

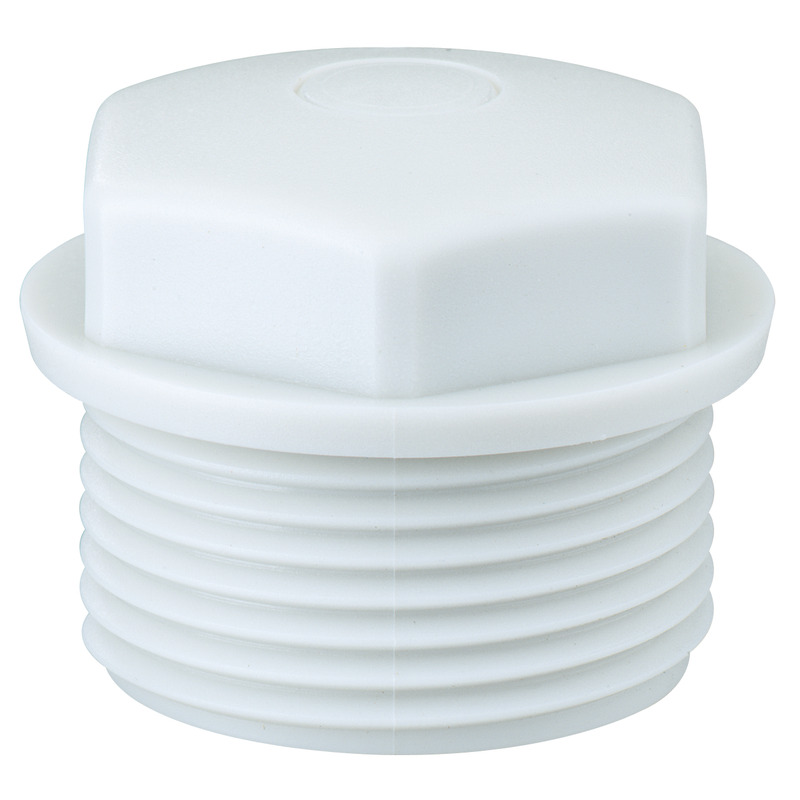

Bouchon WST M25

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 20342501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Bouchon WST M40

  • Dimensions : 45,8 x 45,8 x 28 mm
  • Référence produit: 20344001

Plage d'étanchéité 17 - 24 mm, Longueur du filetage 14 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Contre-écrou GMU PA M25

  • Dimensions : 36 x 36 x 6 mm
  • Référence produit: 20842501

Filetage M25x1,5



Contre-écrou pour nipple d'étranglement métrique et passe-câble, polyamide

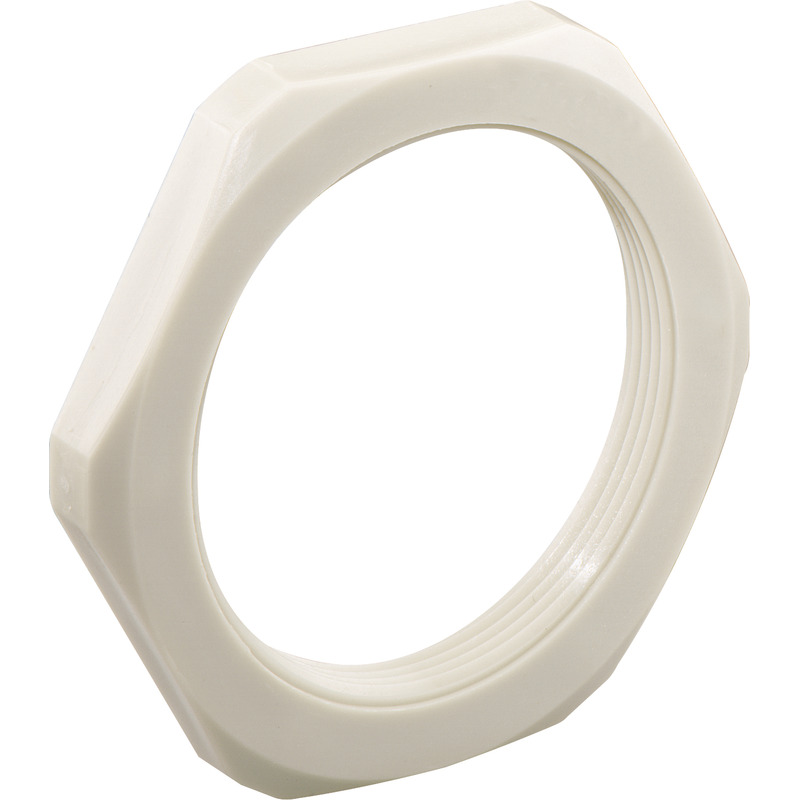

Contre-écrou GMU PA M40

  • Dimensions : 56 x 56 x 7 mm
  • Référence produit: 20844001

Filetage M40x1,5



Contre-écrou pour nipple d'étranglement métrique et passe-câble, polyamide

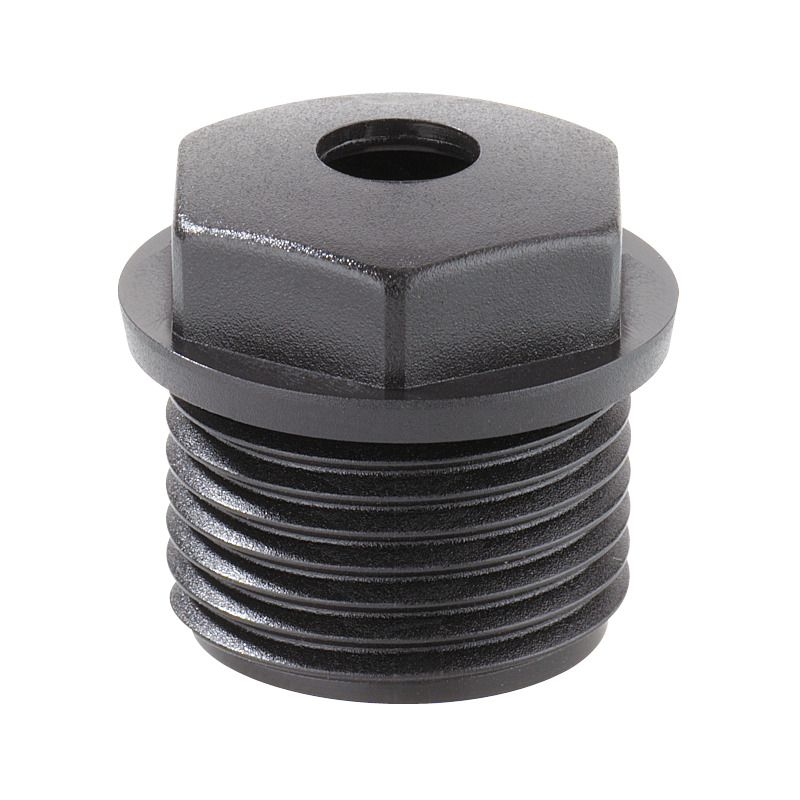

Nipple d'étranglement WNI M25/sw

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 21302501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, noir

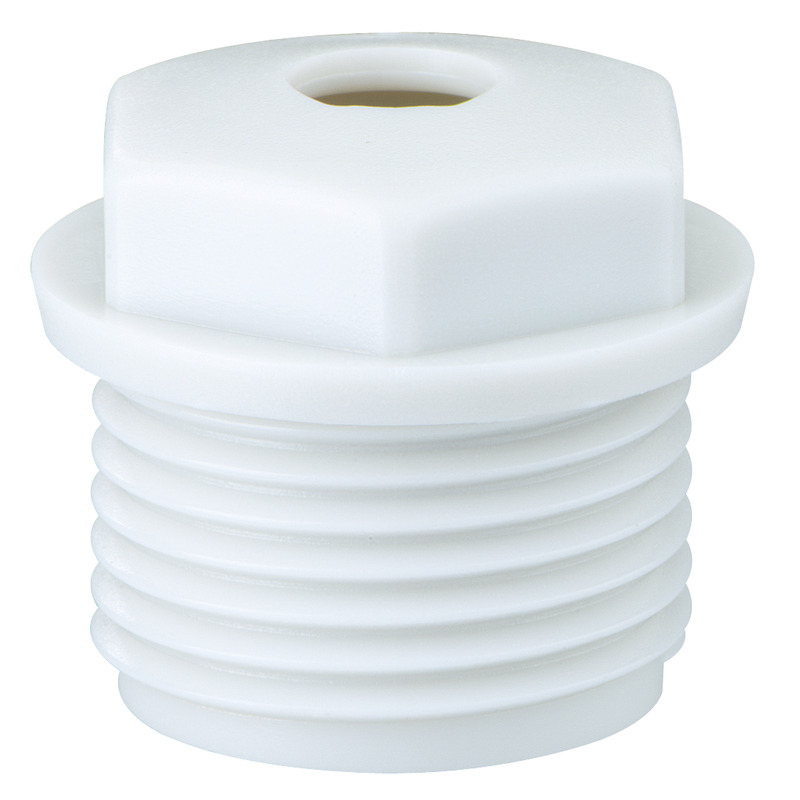

Nipple d'étranglement WNI M25

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 21342501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Nipple étagé SNI M25

  • Dimensions : 30 x 30 x 19 mm
  • Référence produit: 21642501

Plage d'étanchéité 5 - 21 mm



passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...

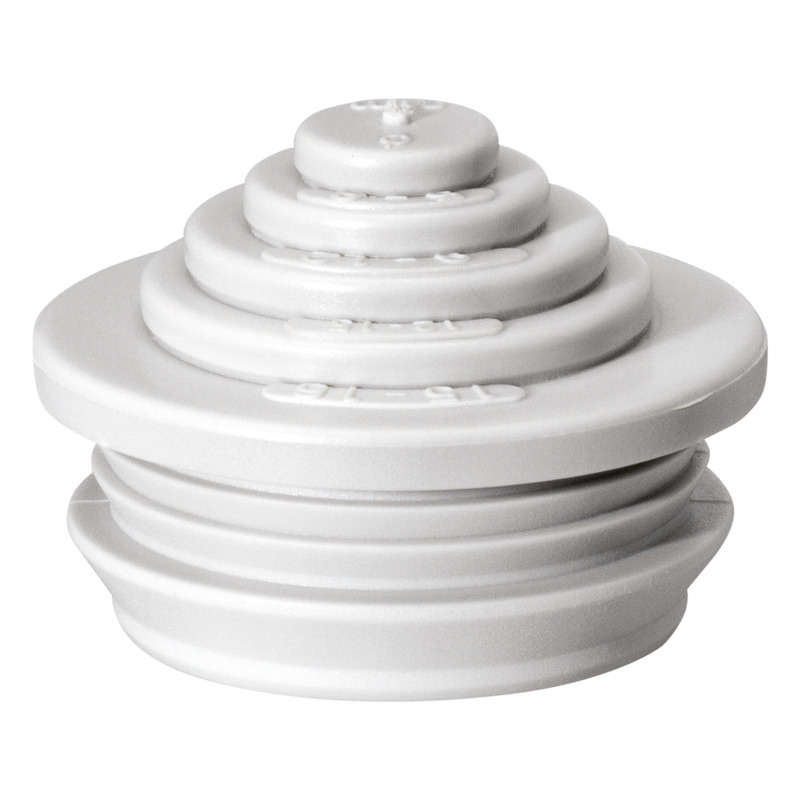

Nipple étagé SNI M40

  • Dimensions : 45 x 45 x 24 mm
  • Référence produit: 21644001

Plage d'étanchéité 14 - 54 mm



passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...



Presse-étoupes KVR M25-MGM/sw

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22702501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M40-MGM/sw

  • Dimensions : 50 x 50 x 54 mm
  • Référence produit: 22704001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M40-MGM

  • Dimensions : 50 x 50 x 54 mm
  • Référence produit: 22744001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Embout de montage AST M25

  • Dimensions : 29,5 x 29,5 x 22,6 mm
  • Référence produit: 23042501

Plage d'étanchéité 9 - 18,5 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Embout de montage AST M40

  • Dimensions : 46,5 x 46,5 x 25,6 mm
  • Référence produit: 23044001

Plage d'étanchéité 17 - 30 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Cet article est archivé!

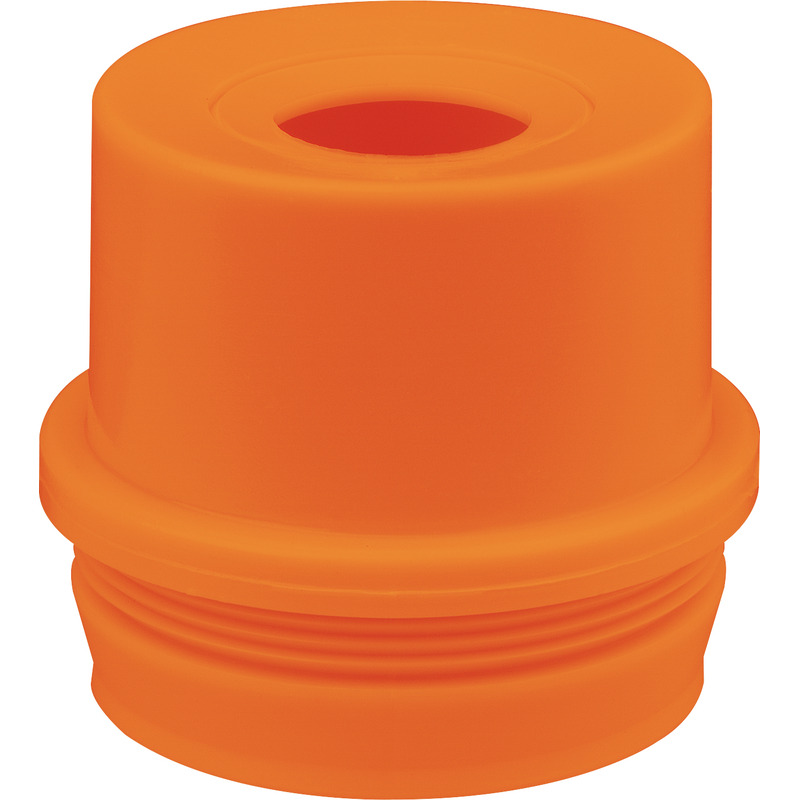

Embout de montage AST M25/or

  • Référence produit: 23062501

Plage d'étanchéité 9 - 18 mm



Entrée de câbles IP 54, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Cet article est archivé!

Embout de montage AST M40/or

  • Référence produit: 23064001

Plage d'étanchéité 17 - 30 mm



Entrée de câbles IP 54, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Bouchon de fermeture VST M25

  • Dimensions : 29,5 x 29,5 x 14,1 mm
  • Référence produit: 23142501

Plage d'étanchéité 9 - 16 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...

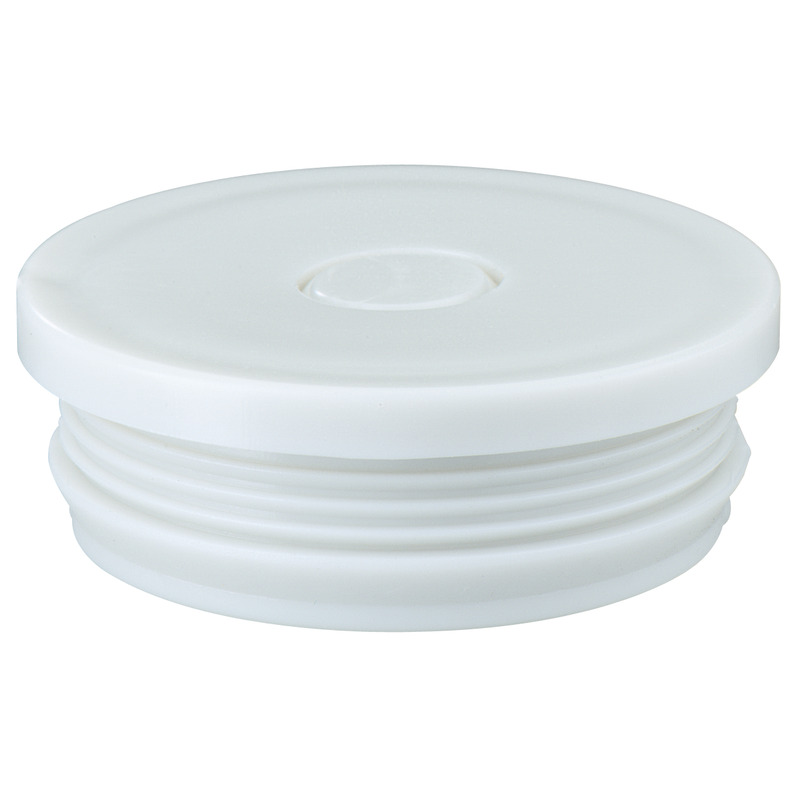

Bouchon de fermeture VST M40

  • Dimensions : 44,5 x 44,5 x 14,6 mm
  • Référence produit: 23144001

Plage d'étanchéité 17 - 30 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Cet article est archivé!

Bouchon de fermeture VST M25/or

  • Dimensions : 29,5 x 29,5 x 14,1 mm
  • Référence produit: 23162501



Bouchon de fermeture avec membrane. Nécessaire lorsque l'on combine DAL 1 / DAL 2 successivement,...



Cet article est archivé!

Bouchon de fermeture VST M40/or

  • Dimensions : 44,5 x 44,5 x 14,6 mm
  • Référence produit: 23164001



Bouchon de fermeture avec membrane. Nécessaire lorsque l'on combine DAL 1 / DAL 2 successivement,...



Cet article est archivé!

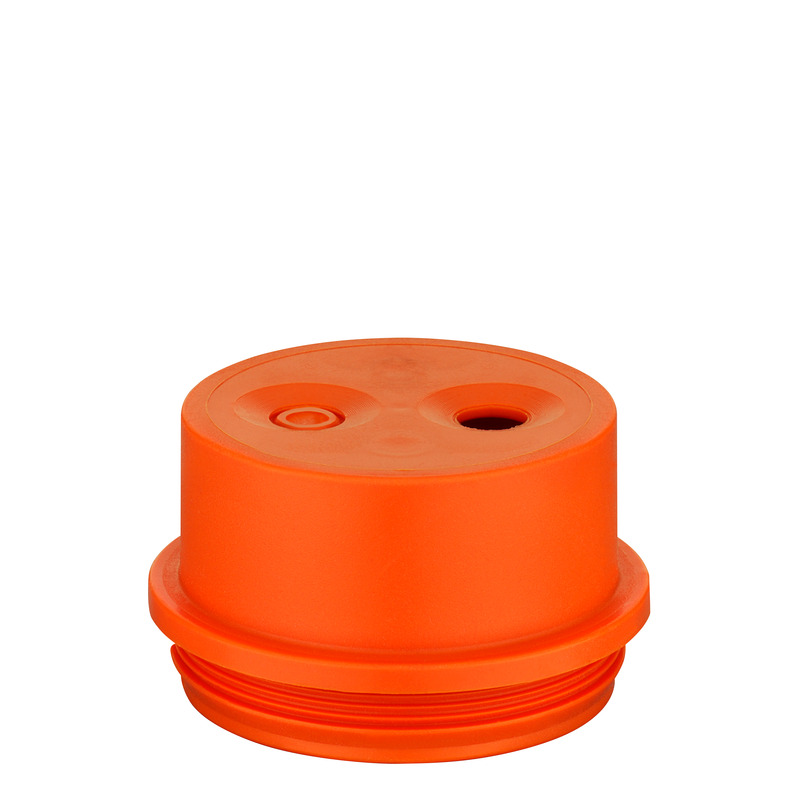

Embout de montage DST M40 or

  • Référence produit: 23564001

avec deux membranes d’étanchéité, dont une ouverte, orange, pour...



Entrée de câbles IP 54, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



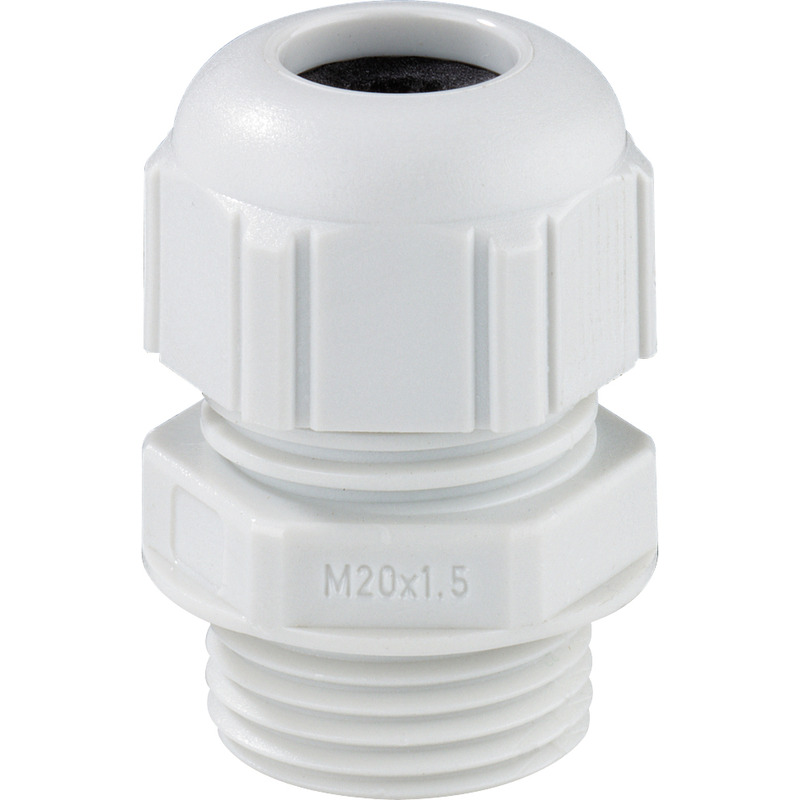

Presse-étoupes KVR M25

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 24742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, sans contre-écrou,...



Presse-étoupes KVR M40

  • Dimensions : 50 x 50 x 54 mm
  • Référence produit: 24744001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, sans contre-écrou,...



Joints d’étanchéité ADR M25

  • Dimensions : 30 x 30 x 2,0 mm
  • Référence produit: 24902501

naturel, diamètre interne 25 mm, diamètre externe 30 mm, épaisseur 2...



Joint d'étanchéité à filetage de raccordement pour passe-câbles et presse-étoupes avec filetage...

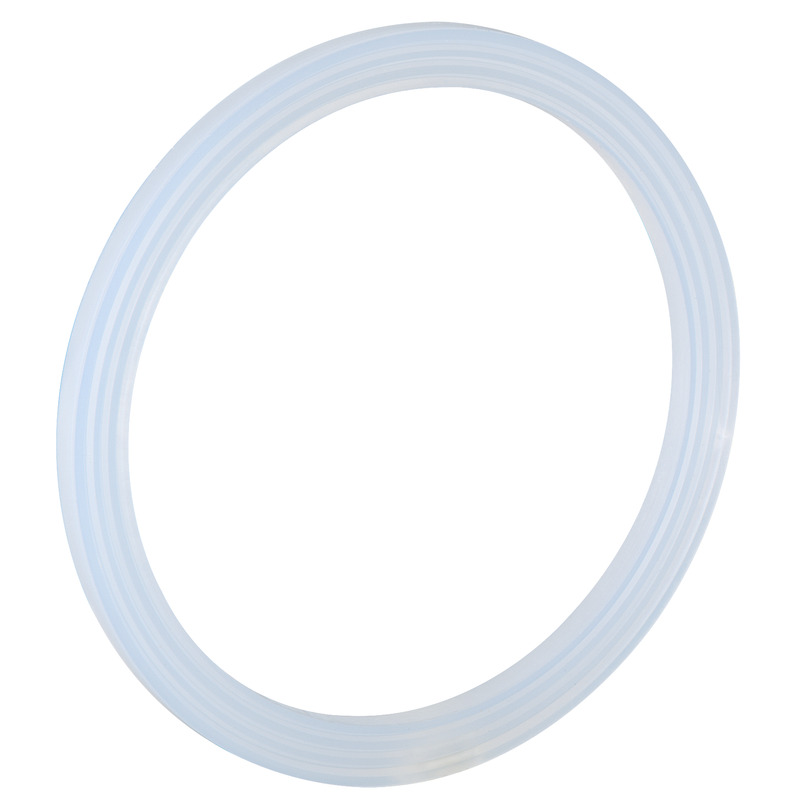

Joints d’étanchéité ADR M40

  • Dimensions : 45 x 45 x 2,0 mm
  • Référence produit: 24904001

naturel, diamètre interne 40 mm, diamètre externe 45 mm, épaisseur 2...



Joint d'étanchéité à filetage de raccordement pour passe-câbles et presse-étoupes avec filetage...



Passe-câbles à double membrane DMS M25/sw

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26002501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25/w

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26012501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

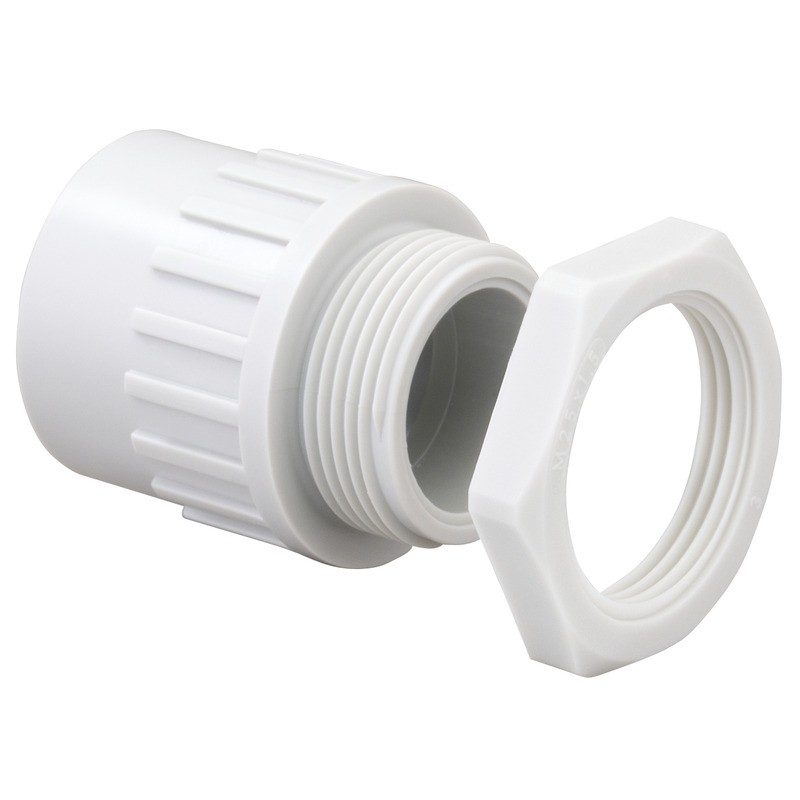

Raccord de tube RST M25
