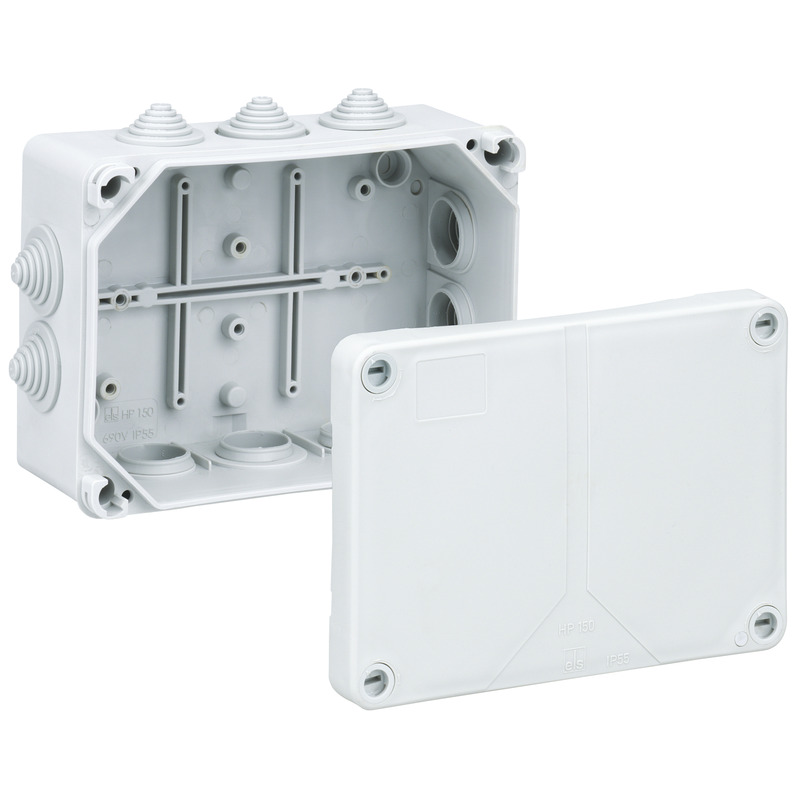

Abzweigdose HP 150-L (32695001) Installation standard en intérieur: Spelsberg

Boîte de raccordement

HP 150-L

Référence produit: 32695001 | Dimensions: 164 x 119 x 77 mm

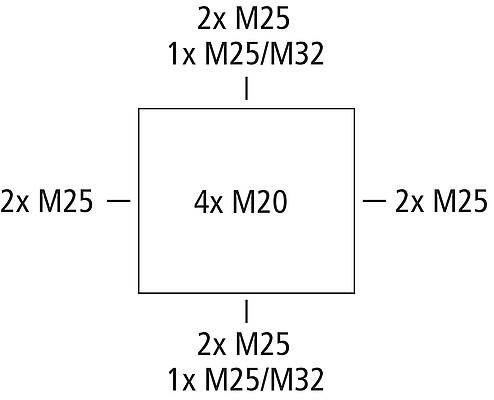

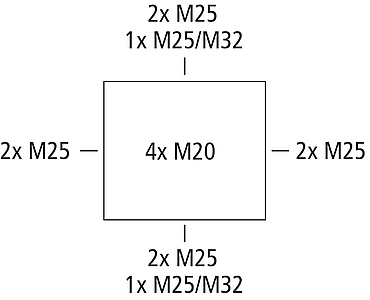

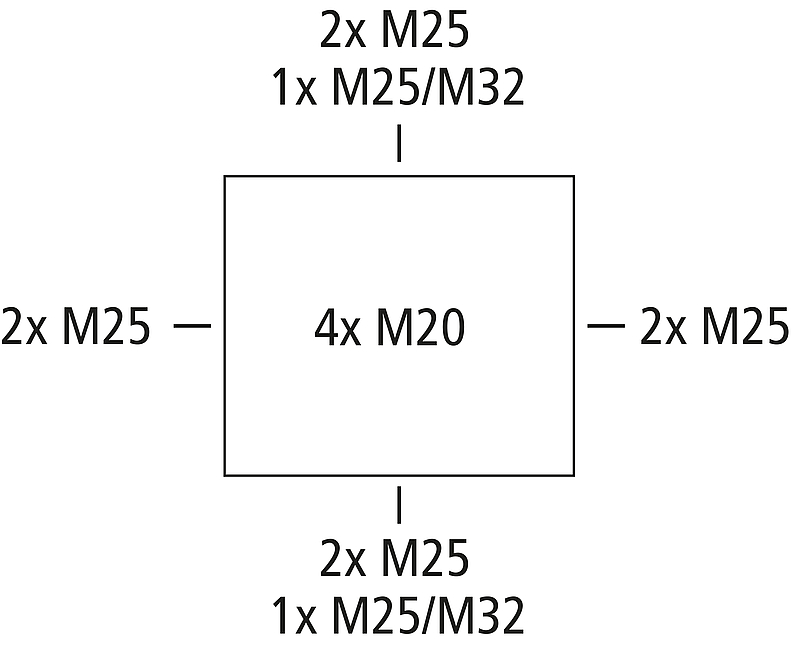

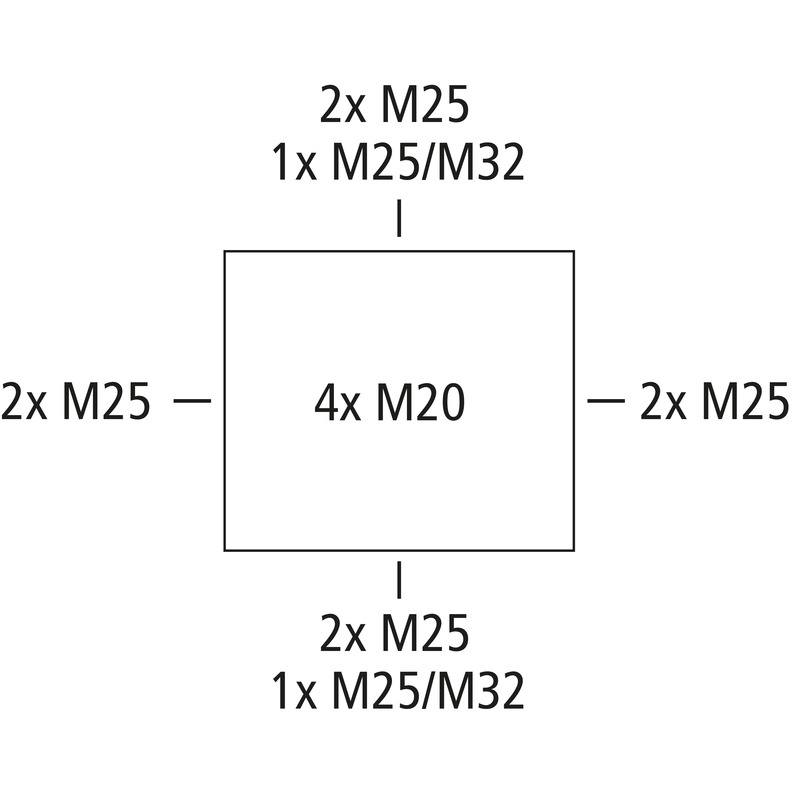

Boîte de raccordement, avec indice de protection IP55, Section nominale 10 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Passe-câble étagé, M20/M25/M32, Plage d'étanchéité 5 - 21 mm, (4 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur

gris, sans bornes

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 10 mm²
Classe de protection II
Type de protection IP55
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 164 mm
Longueur 119 mm
Hauteur 77 mm
Longueur intérieure 110 mm
Largeur intérieure 155 mm
Hauteur intérieure 70 mm
Poids 0.25 kg

Propriétés du matériel

Résistant aux UV non
sans halogène non

Propriétés mécaniques

pour plage d’étanchéité min. 5 mm
pour plage d’étanchéité max. 21 mm
Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable non
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902940066
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85389099

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (550 Ko)

Fiche cotée

Plan dimensionnel pdf (1 Mo)
Plan dimensionnel dwg (1 Mo)
Plan dimensionnel dxf (7 Mo)

Certificat

CE Explication DE/EN/PL pdf (311 Ko)
VDE Certificat DE/EN pdf (606 Ko)
UKCA Explication EN pdf (48 Ko)
CE Explication DE/EN/FR pdf (218 Ko)

Accessoires

Rail normalisé NS 35-106

  • Dimensions : 35 x 106,0 x 7,5 mm
  • Référence produit: 19810601

pour TK 1309, TK 1313 et Abox/Abox-i 100, longueur 106 mm



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm. y compris vis de fixation



Rail normalisé NS 35-144

  • Dimensions : 35 x 144,0 x 7,5 mm
  • Référence produit: 19814401

TK PS/PC 1809/1811/1813/1818/2518



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm. y compris vis de fixation

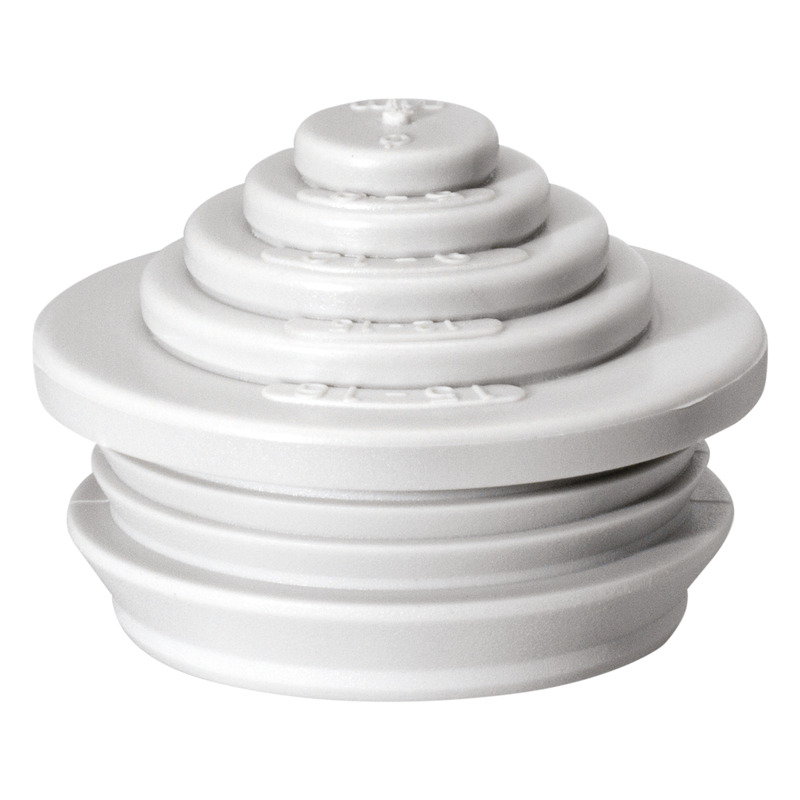

Nipple étagé SNI M25

  • Dimensions : 30 x 30 x 19 mm
  • Référence produit: 21642501

Plage d'étanchéité 5 - 21 mm



passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...



Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Cet article est archivé!

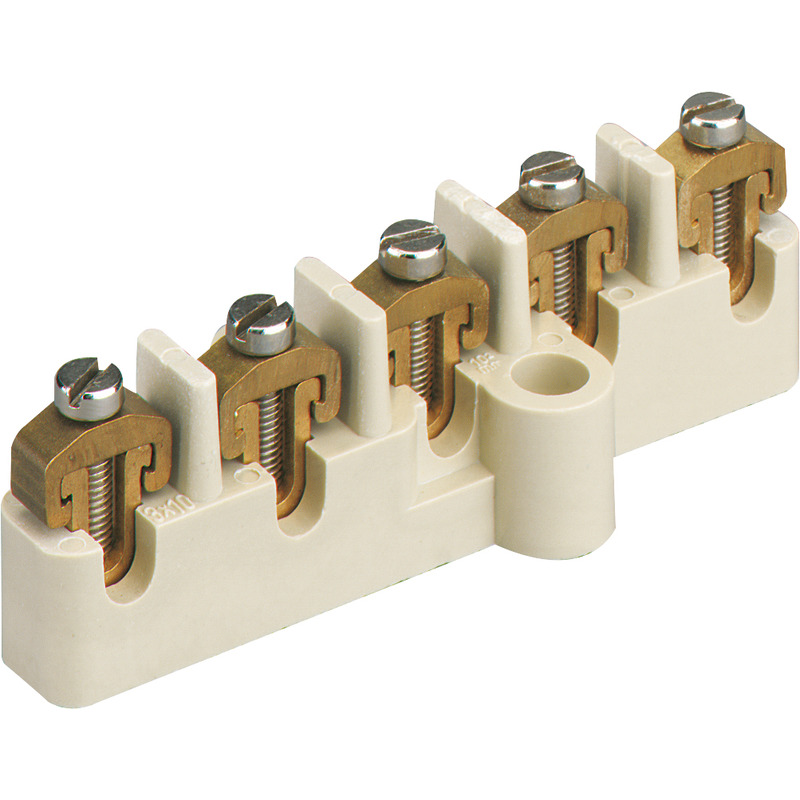

Bloc de bornes WK 100 KLS-10²

  • Dimensions : 33 x 96 x 26,5 mm
  • Référence produit: 46051001

5x10 mm², pour boîtiers EK K15, K3, K4



Borne de connexion, Ui=400 V / 690 V



Cet article est archivé!

Rail normalisé NS 35-90

  • Dimensions : 80 x 88 x 7,5 mm
  • Référence produit: 97980001

Rail normalisé 35 mm pour montage ultérieur dans IBTronic-TT H120TT-S2



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm



nouveau set de fixation - KTB 1

set de fixation KTB 1

  • Dimensions : 17 x 30 x 14 mm
  • Référence produit: 89600901



Élément de fixation pour le montage de boîtiers sur des systèmes de support de câbles avec une...
