Abzweigdose AP 7 - 2,5² (31510701) Installation standard en intérieur: Spelsberg
Cet article est archivé!

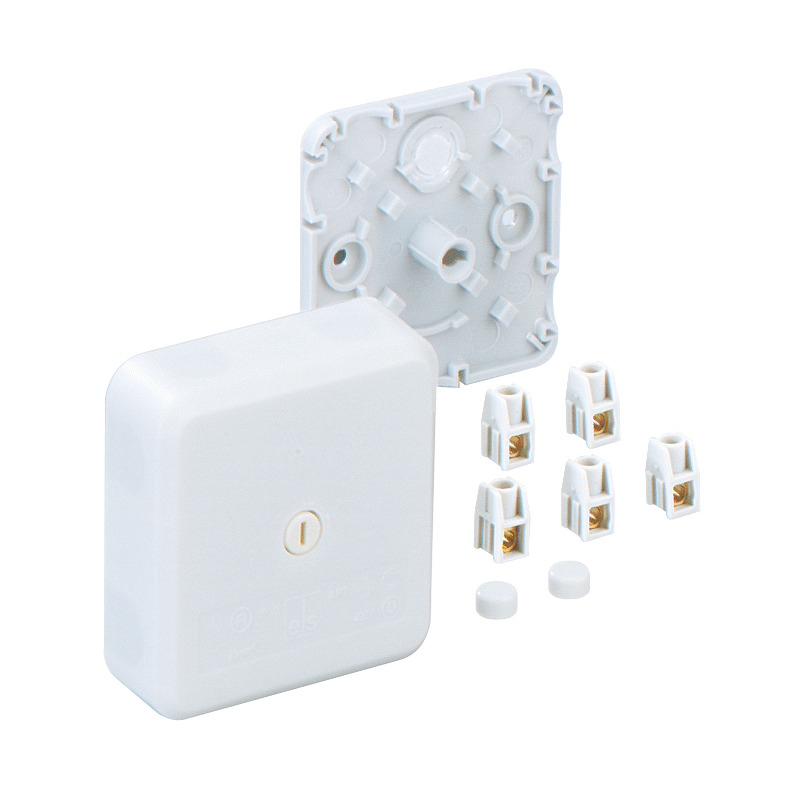

Boîte de raccordement

AP 7 - 2,5²

Référence produit: 31510701 | Dimensions: 78 x 78 x 27 mm

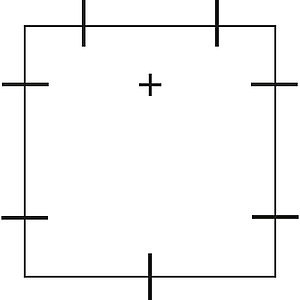

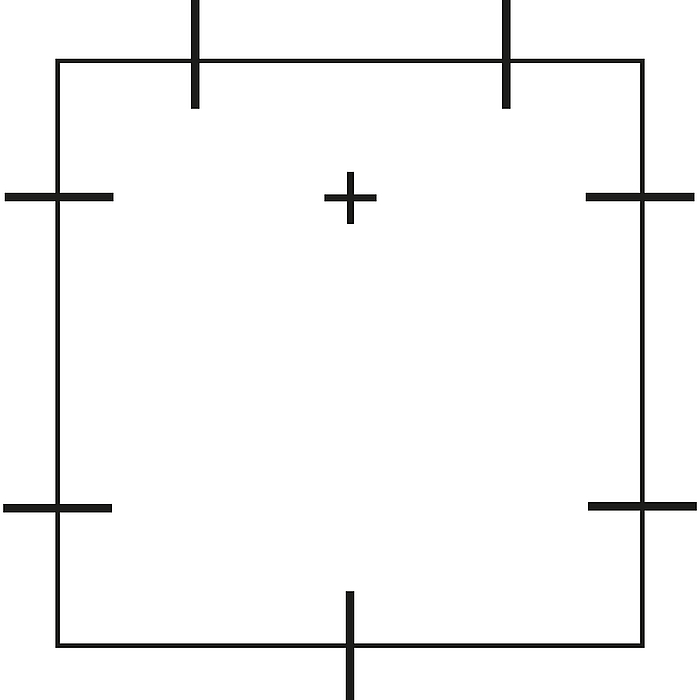

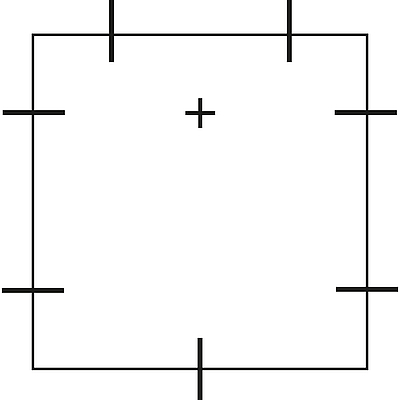

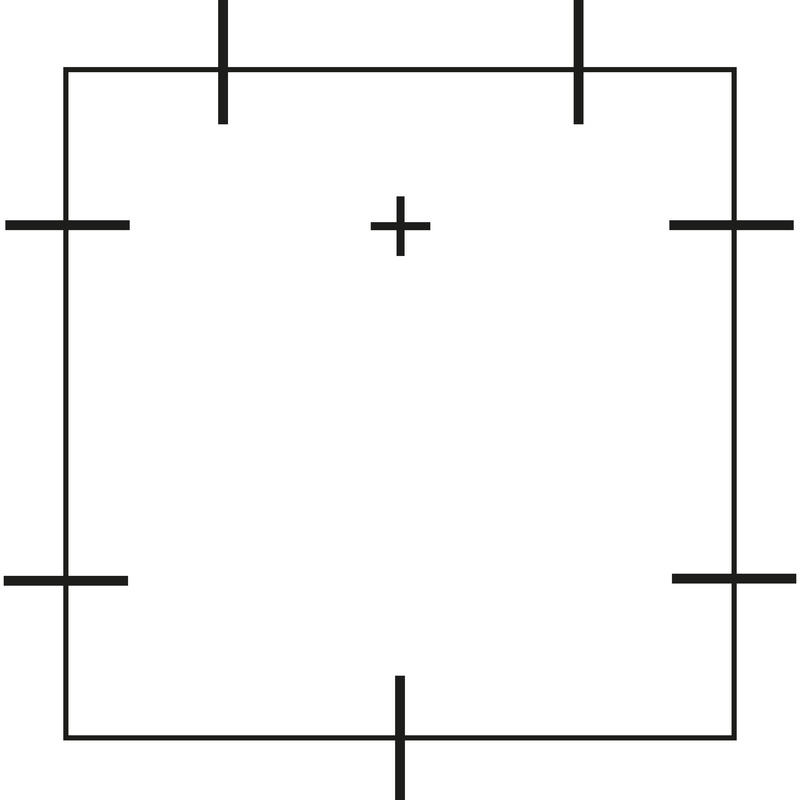

Boîte de raccordement, avec indice de protection IP30, Section nominale 2,5 mm², Ui=400 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, (1 Arrière, 7 latéral), points de fixation internes, pour installations standard en intérieur

gris, In=24 Ampères, avec partie supérieure blanche et 5 bornes à vis juxtaposables 2,5 mm² (5 x1² / 5 x 1,5² / 3 x 2,5²)

Propriétés électriques

Tension nominale d'isolement CA 400 V
Section de conducteur max. 2,5 mm²
Classe de protection II
Type de protection IP30
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure blanc

Dimensions

Largeur 78 mm
Longueur 78 mm
Hauteur 27 mm
Poids 0.046 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable non
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902020058
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène
Matériau de la vis pour couvercle Polycarbonate

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel pdf (409 Ko)
Plan dimensionnel dwg (458 Ko)
Plan dimensionnel dxf (2 Mo)

Certificat

UKCA Explication EN pdf (48 Ko)
CE Explication DE/EN/FR pdf (310 Ko)
VDE Certificat DE/EN pdf (944 Ko)

Accessoires

Cet article est archivé!

Barrette de bornes HandyGrip VG 20

  • Référence produit: 68502001

tri par couleur



Bornes à vis 12 pôles, section nominale 2,5 mm², Ui=400 V



Cet article est archivé!

Barrette de bornes HandyGrip VG 21

  • Référence produit: 68502101

fermeture d'un côté, tri par coul.



Bornes à vis 12 pôles, section nominale 2,5 mm², Ui=400 V



Cet article est archivé!

Barrette de bornes HandyGrip VG 21 w

  • Référence produit: 68512101

fermeture d'un côté, blanc



Bornes à vis 12 pôles, section nominale 2,5 mm², Ui=400 V



Cet article est archivé!

Borne à enficher HandyQuick SQ 32

  • Référence produit: 68832001

gris foncé, 3 x 1.0-2.5 mm²



Borne de connexion sans vis pour conducteurs rigidel selon DIN EN 60998 (VDE 0613), Ui=400 V



Cet article est archivé!

Borne à enficher HandyQuick SQ 52

  • Référence produit: 68852001

gris foncé, 5 x 1.0-2.5 mm²



Borne de connexion sans vis pour conducteurs rigidel selon DIN EN 60998 (VDE 0613), Ui=400 V



nouveau set de fixation - KTB 1

set de fixation KTB 1

  • Dimensions : 17 x 30 x 14 mm
  • Référence produit: 89600901



Élément de fixation pour le montage de boîtiers sur des systèmes de support de câbles avec une...



Données CAO

Données CAO Télécharger les données CAO 3D

Votre requête

Vos informations

Données de la société

Format CAO

Texte du produit

Produits similaires

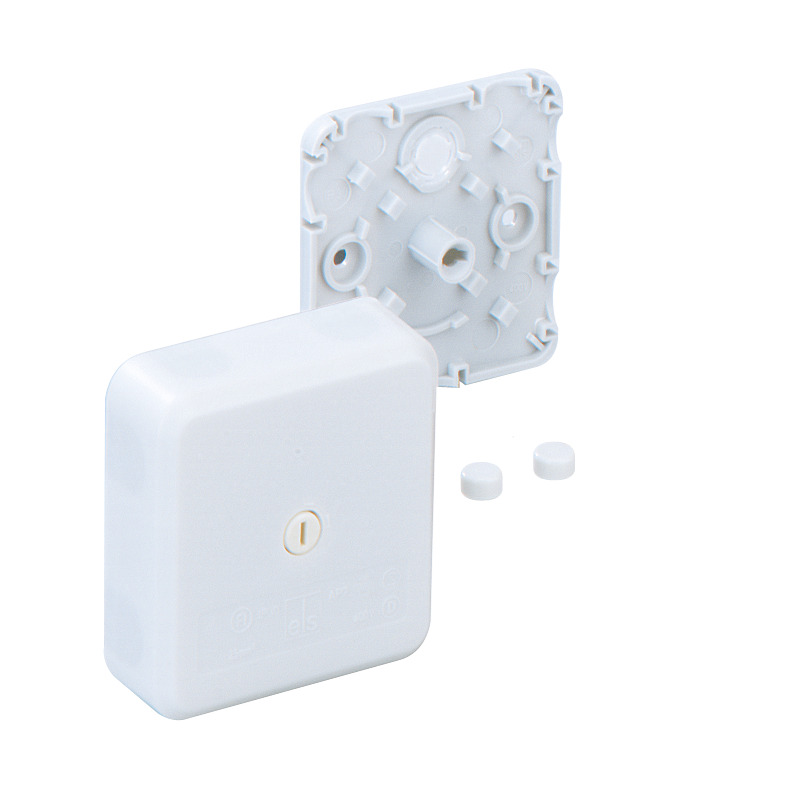

Boîte de raccordement AP 7 - L
