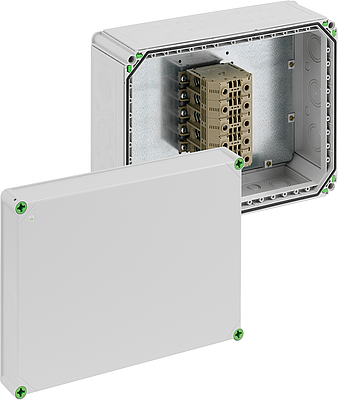

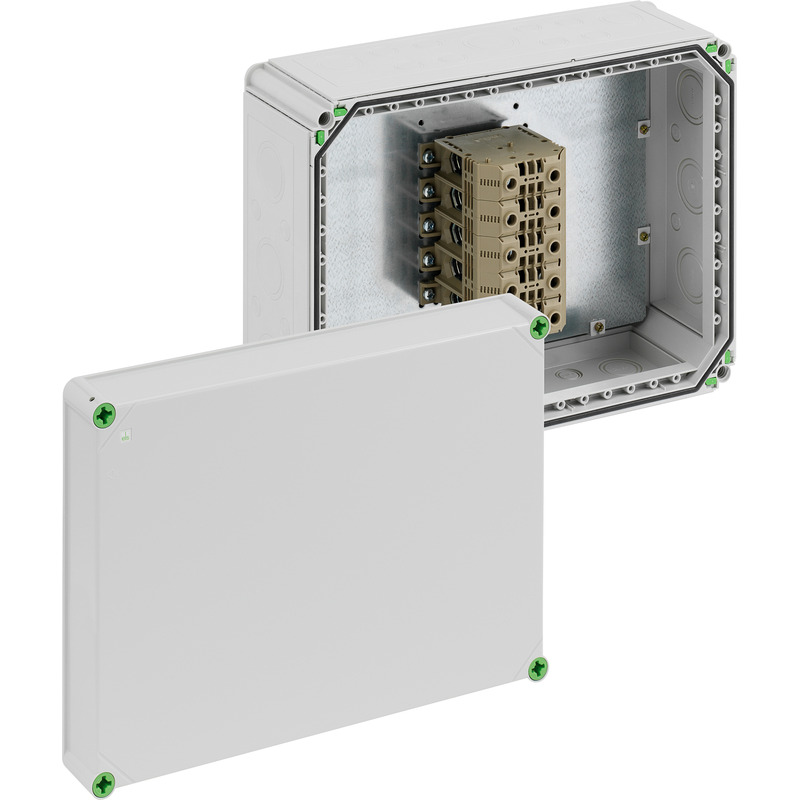

Boîte de raccordement
Référence produit: 49058601 | Dimensions: 440 x 320 x 179 mm

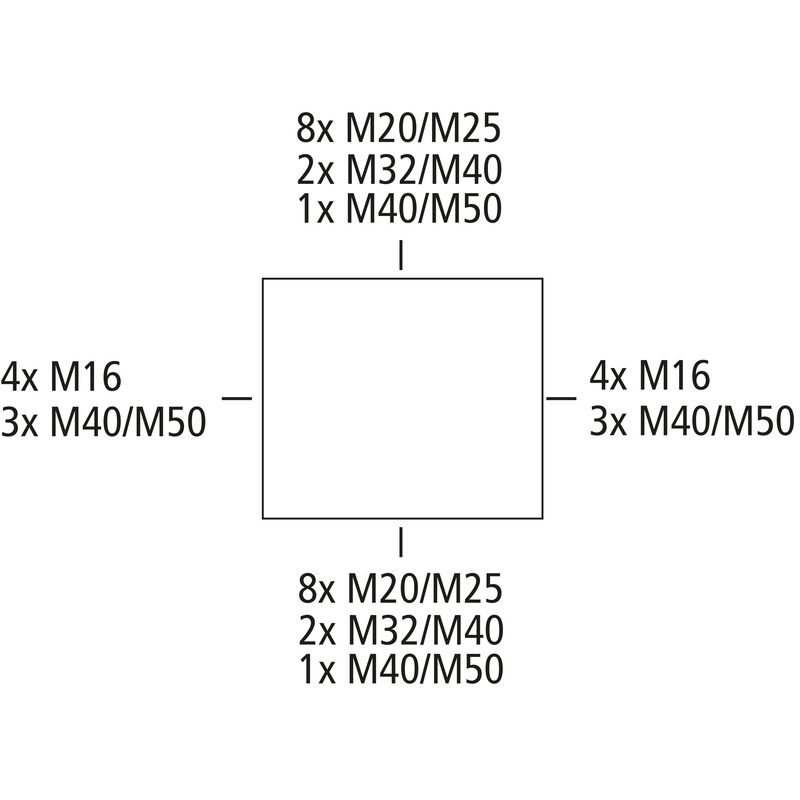

Boîte de raccordement, avec indice de protection IP65, Section nominale 150 mm², Ui=690 V AC, Membranes extractibles, M16/M20/M25/M32/M40/M50, (24 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée
gris, avec borne en série 5 pôles - 150² (50 à 150 mm²)
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 150 mm² |
| Classe de protection | II |
| Type de protection | IP65 |
| Nombre de pôles | 5 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 440 mm |
|---|---|
| Longueur | 320 mm |
| Hauteur | 179 mm |
| Poids | 5.8 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK08 |
| Plombable | oui |
| Couple de la vis du couvercle | 1.7 Nm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902641987 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate, renforcé aux fibres de verre |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |

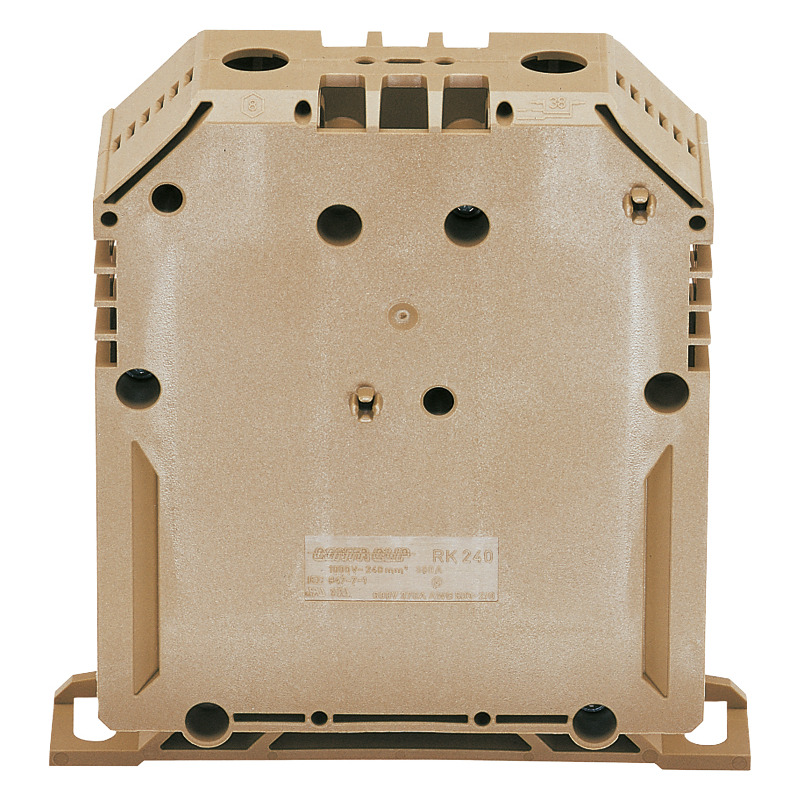

Borne de raccordement, 1 pôle, juxtaposable, pour conducteurs à un et plusieurs fils et pour cuivre...
Entrée de câbles pour lignes jusqu'à Ø 75 mm, 2 x liaison de support (GFV)
Entrée de câbles pour lignes jusqu'à Ø 75 mm, 2 x liaison de support (GFV)
Serre-câble pour entrées de câble GKE 32 et GKE 43, pour lignes jusqu'à Ø 75 mm
Barrette support pour remplacer les barrettes sciées
Languette de fixation extérieure GAB-ES
Pattes de fixation extérieures pour fixation de coffrets seuls ou d'ensemble sur des murs, peut être...
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
| Données CAO | Télécharger les données CAO 3D |
|---|
Connectez-vous à mySpelsberg pour télécharger les fichiers du BIM. Connexion mySpelsberg
Connectez-vous à mySpelsberg pour télécharger les textes d’offres. Connexion mySpelsberg

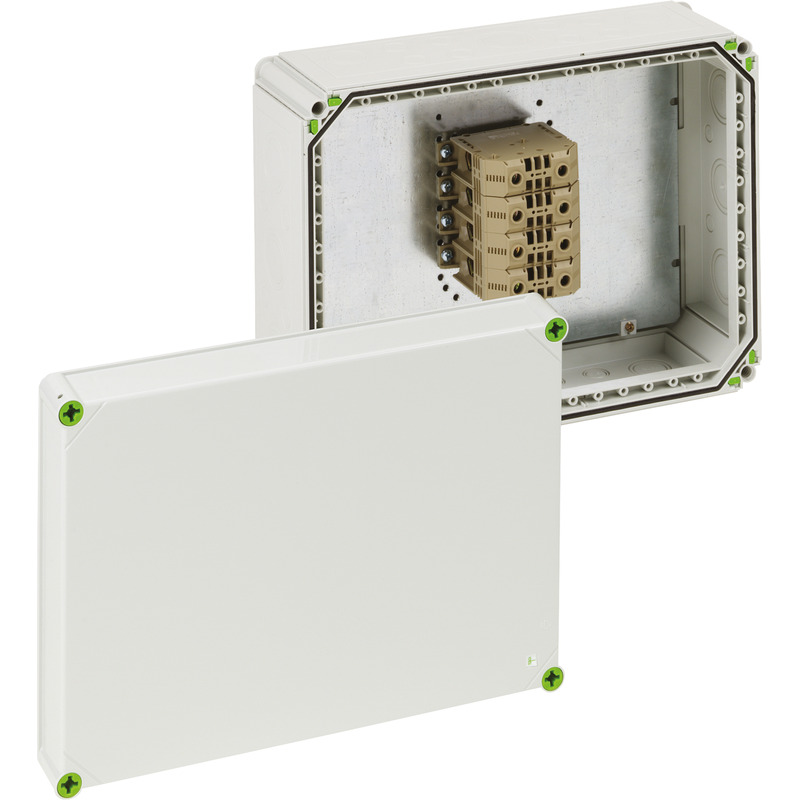

Boîte de raccordement Abox-i 1500 DK-150²/4
