Boîte de raccordement
Référence produit: 49048601 | Dimensions: 440 x 320 x 179 mm

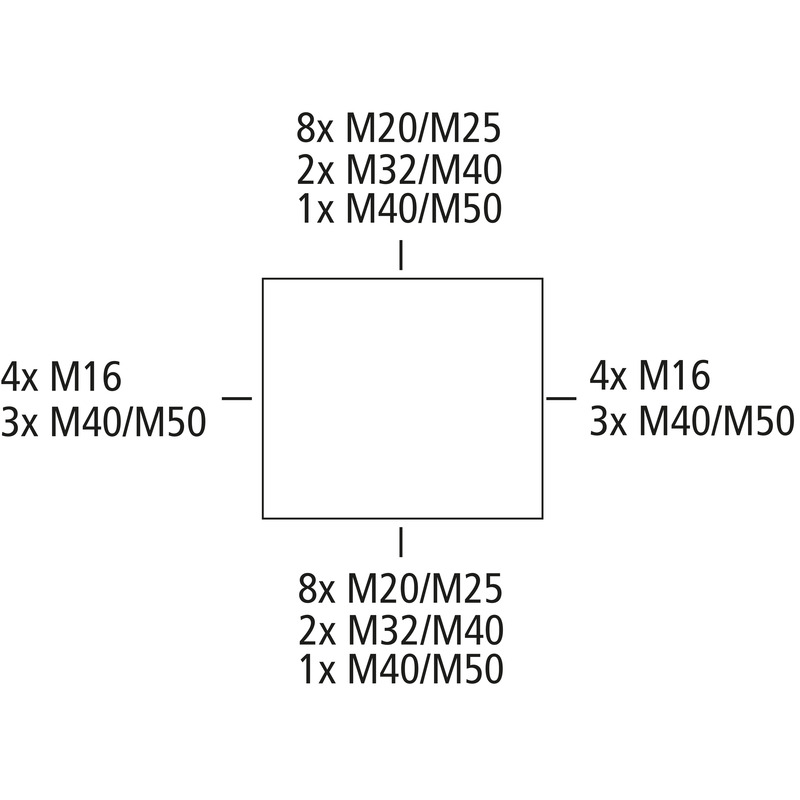

Boîte de raccordement, avec indice de protection IP65, Section nominale 150 mm², Ui=690 V AC, Membranes extractibles, M16/M20/M25/M32/M40/M50, (24 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée
gris, avec borne à vis spéciale pour entrée de conducteur depuis le haut, 5 pôles - 150² (16 à 150 mm², CU/AL)
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 150 mm² |
| Classe de protection | II |
| Type de protection | IP65 |
| Nombre de pôles | 5 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 440 mm |
|---|---|
| Longueur | 320 mm |
| Hauteur | 179 mm |
| Poids | 7.55 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Résistance du filament selon EN 60695-2-11 | 960 °C |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK08 |
| Plombable | oui |
| Couple de la vis du couvercle | 1.7 Nm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902641963 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate, renforcé aux fibres de verre |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
