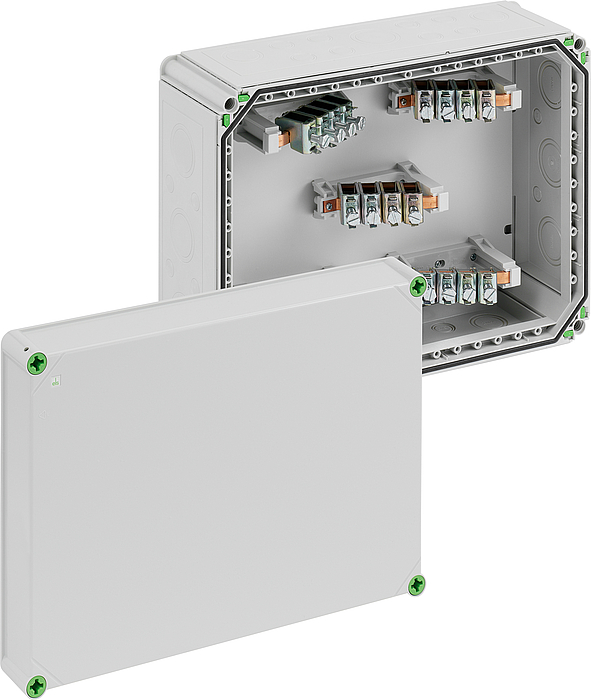

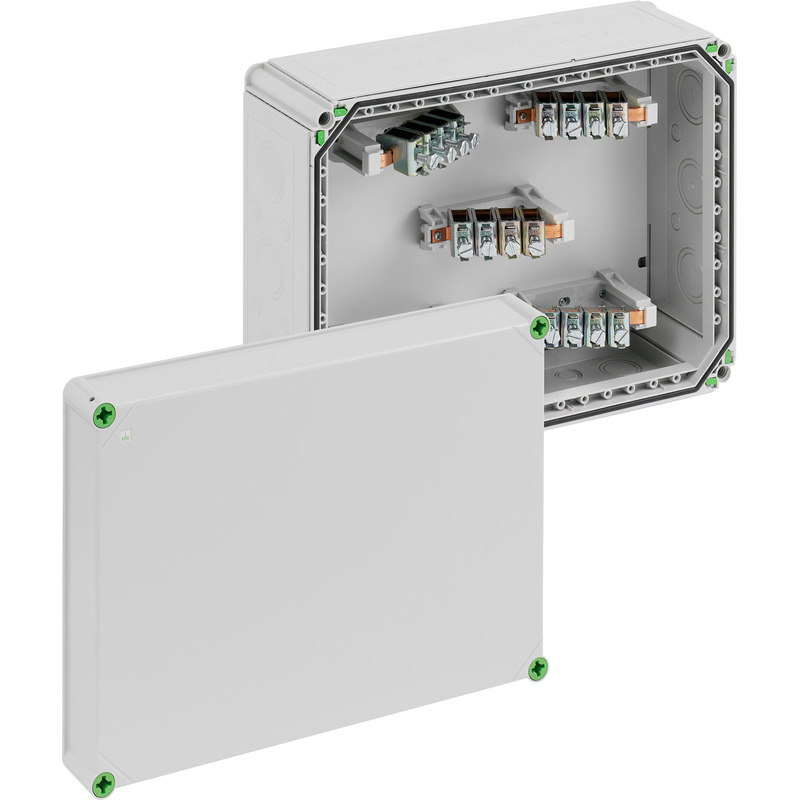

Abox-i 700-70²/5 Abox-i 700-70²/5

Boîte de raccordement

Abox-i 700-70²/5

Référence produit: 49047101 | Dimensions: 440 x 320 x 179 mm

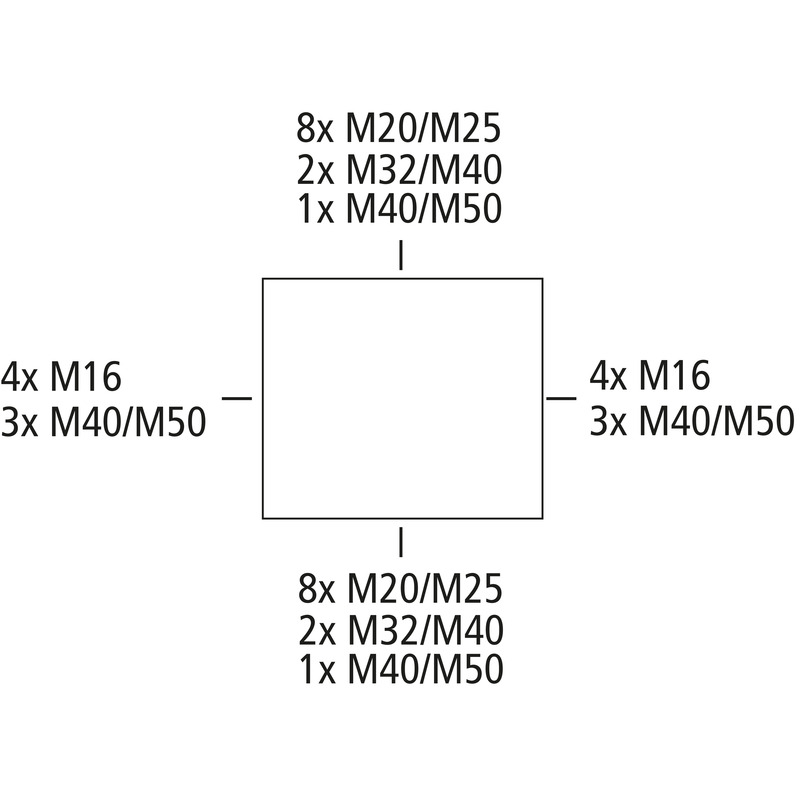

Boîte de raccordement, avec indice de protection IP65, Section nominale 70 mm², Ui=690 V AC, Membranes extractibles, M16/M20/M25/M32/M40/M50, (24 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

gris, avec borne à vis 5 pôles - 70² (16-70²)

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 70 mm²
Classe de protection II
Type de protection IP65
Nombre de pôles 5
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 440 mm
Longueur 320 mm
Hauteur 179 mm
Poids 5.591 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK08
Plombable oui
Couple de la vis du couvercle 1.7 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure protégée

Sales Information

EAN 4013902641949
Packing Unit Code CT
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité Polyuréthane
Matériau de la vis pour couvercle Polyamide, renforcé aux fibres de verre

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel dxf (8 Mo)
Plan dimensionnel pdf (717 Ko)
Plan dimensionnel dwg (1 Mo)
Plan dimensionnel jpg (1 Mo)

Accessoires

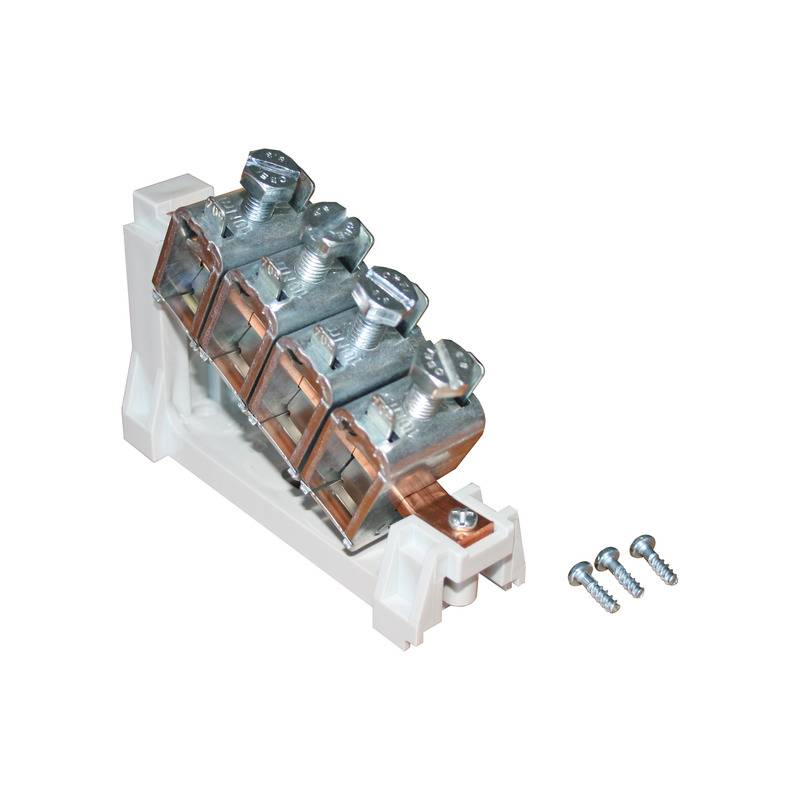

Bloc de bornes - Abox 700 KLS-70²

Bloc de bornes Abox 700 KLS-70²

  • Dimensions : 220 x 150 x 30 mm
  • Référence produit: 84007001

1-pôles - 70 mm²



Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V



Liste de surveillance
Détails
Passage de câble - GKE 32

Passage de câble GKE 32

  • Dimensions : 295 x 140 x 95 mm
  • Référence produit: 07303201

Côté de boîtier 320 mm, pour lignes Ø 2 x 75 mm



Entrée de câbles pour lignes jusqu'à Ø 75 mm, 2 x liaison de support (GFV)



Liste de surveillance
Détails
Passage de câble - GKE 43

Passage de câble GKE 43

  • Dimensions : 396 x 122 x 35 mm
  • Référence produit: 07304301

Côté de boîtier 440 mm, pour lignes Ø 3 x 75 mm



Entrée de câbles pour lignes jusqu'à Ø 75 mm, 2 x liaison de support (GFV)



Liste de surveillance
Détails
Presse-étoupes - KVR M20-MGM

Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M20-GDB/MGM

Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M25-MGM

Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M32-MGM

Presse-étoupes KVR M32-MGM

  • Dimensions : 40 x 40 x 50 mm
  • Référence produit: 22743201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M40-MGM

Presse-étoupes KVR M40-MGM

  • Dimensions : 50 x 50 x 54 mm
  • Référence produit: 22744001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M50-MGM

Presse-étoupes KVR M50-MGM

  • Dimensions : 60 x 60 x 63 mm
  • Référence produit: 22745001

Plage d'étanchéité 21 - 34,5 mm, Longueur du filetage 13 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M20/w

Passe-câbles à double membrane DMS M20/w

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26012001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails

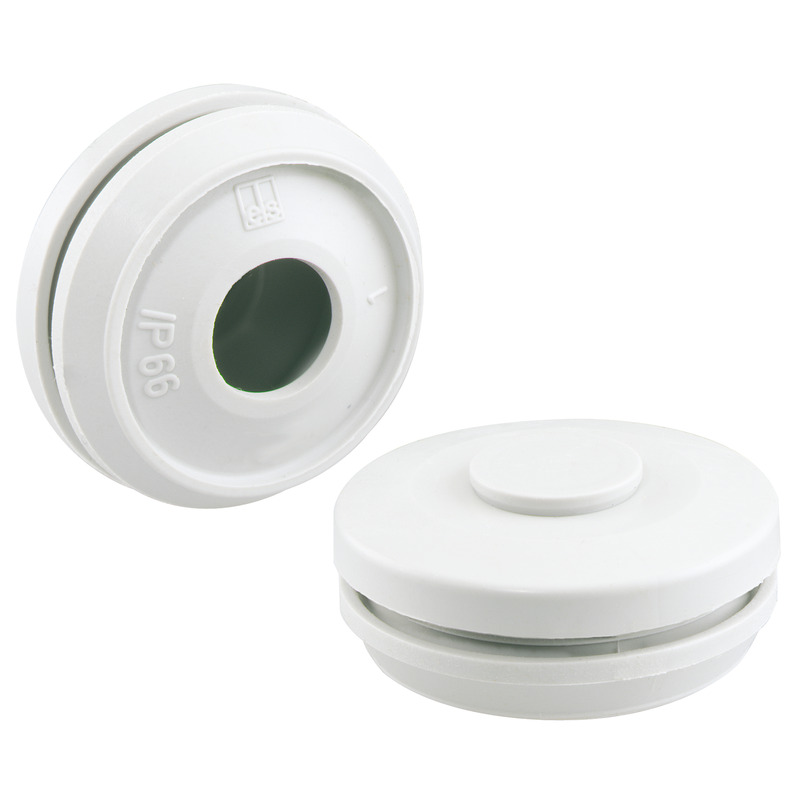

Passe-câbles à double membrane - DMS M25/w

Passe-câbles à double membrane DMS M25/w

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26012501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M20

Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M25

Passe-câbles à double membrane DMS M25

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M32

Passe-câbles à double membrane DMS M32

  • Dimensions : 36,7 x 36,7 x 14,7 mm
  • Référence produit: 26043201

Plage d'étanchéité 13 - 21 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M40

Passe-câbles à double membrane DMS M40

  • Dimensions : 46,5 x 46,5 x 18,6 mm
  • Référence produit: 26044001

Plage d'étanchéité 17 - 28 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Pastille de ventilation - BST M20/sw

Pastille de ventilation BST M20/sw

  • Dimensions : 25,2 x 11,9 x 25,2 mm
  • Référence produit: 26202001

noir



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Liste de surveillance
Détails
Pastille de ventilation - BST M20

Pastille de ventilation BST M20

  • Dimensions : 25,22 x 11,9 x 25,2 mm
  • Référence produit: 26242001

gris



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Liste de surveillance
Détails

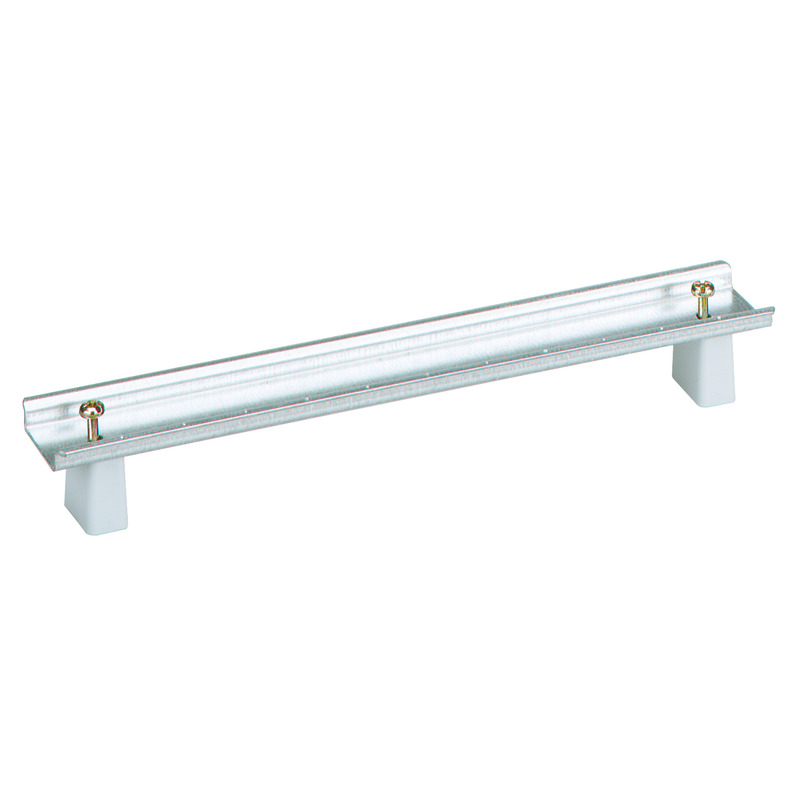

Rail normalisé - NS35-216/3

Rail normalisé NS35-216/3

  • Dimensions : 35 x 216 x 22,5 mm
  • Référence produit: 79503001

Fixation au sol universelle, avec vis de fixation, Longueur 216 mm



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm



Liste de surveillance
Détails

Données CAO

Données CAO Télécharger les données CAO 3D

Votre requête

Vos informations
Données de la société
Format CAO

BIM-Dateien

Texte du produit

Produits similaires

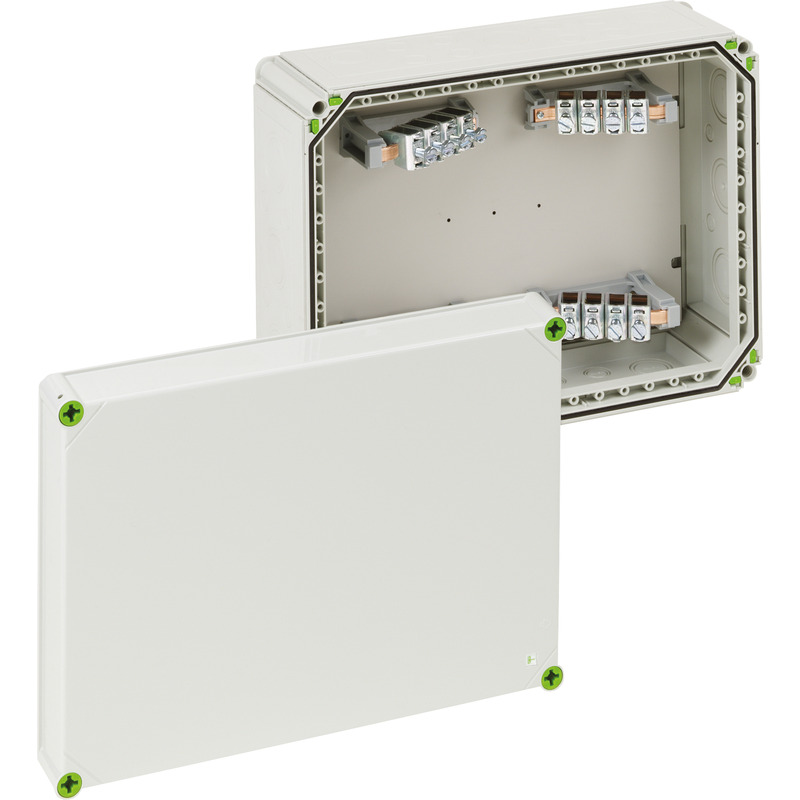

Boîte de raccordement - Abox-i 700-70²/4
