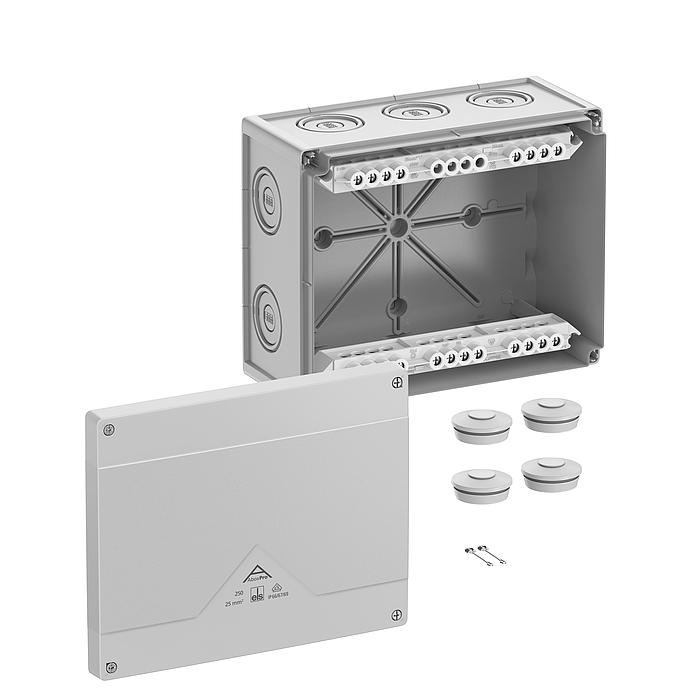

Boîte de raccordement

Abox Pro 250-25²

Référence produit: 42542001 | Dimensions: 252 x 202 x 120 mm

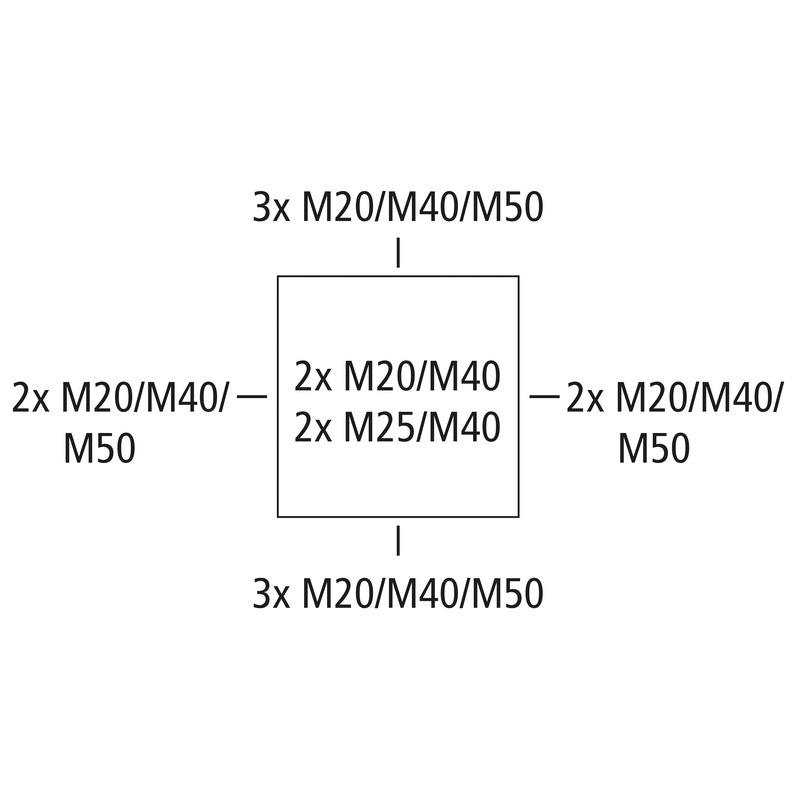

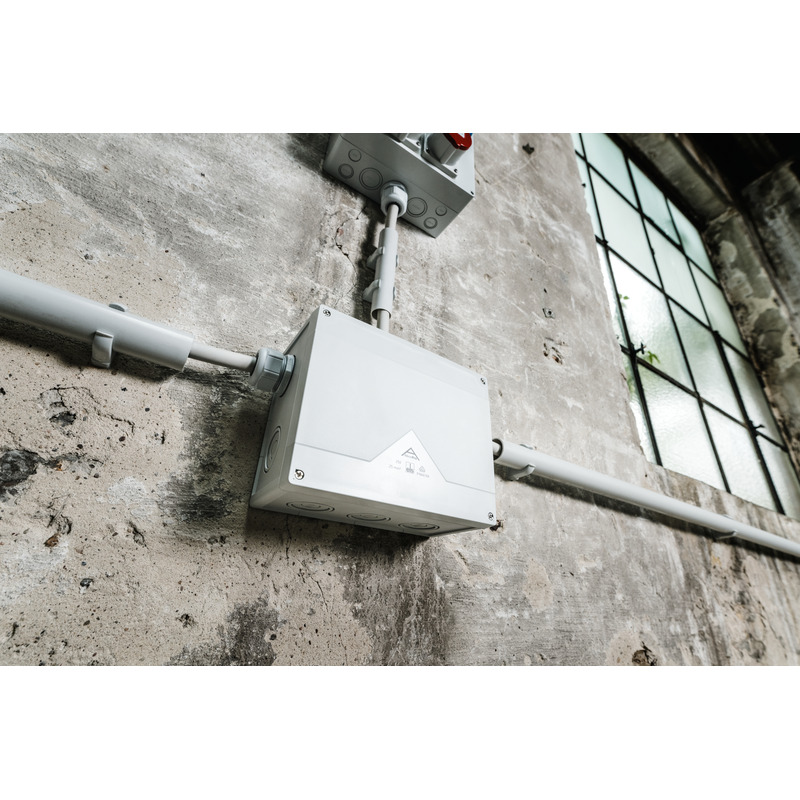

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 25 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25/M40/M50, (4 Arrière, 10 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure non protégée

gris, U_i=690 V AC, I_n=101 Ampères, avec borne à vis en saillie, 5 pôles - 25 mm², sections acceptées par pôle : 12 x 10 mm², 8 x 16 mm², 4 x 25 mm² Cuivre rigide/souple avec embout

Accessoires joints:

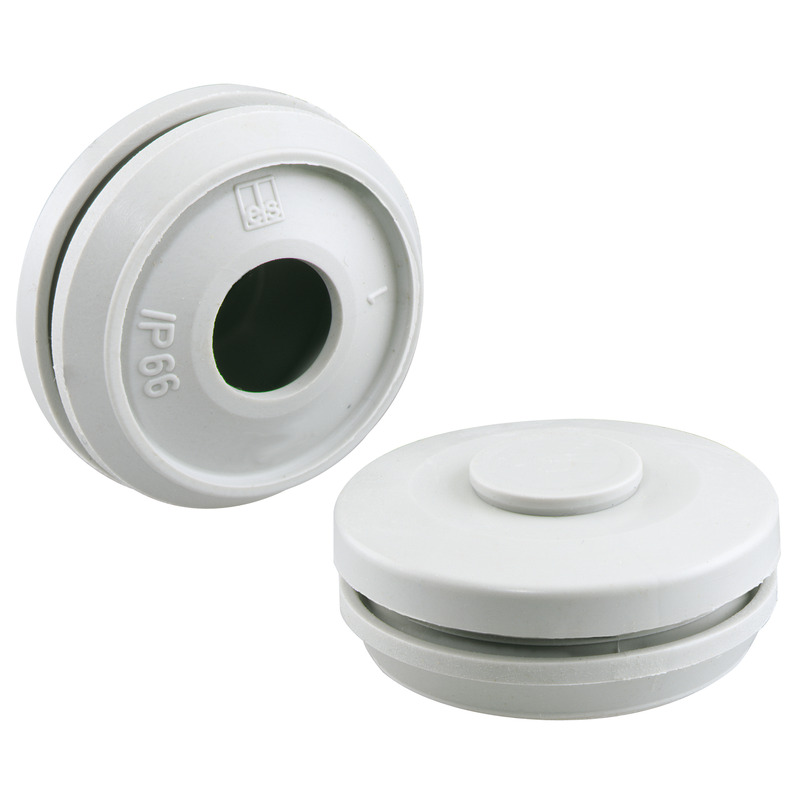

4 raccords à double membrane IP66 M40 Plage d'étanchéité 17 - 28 mm, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	690 V
Section de conducteur min.	10 mm²
Section de conducteur max.	25 mm²
Classe de protection	II

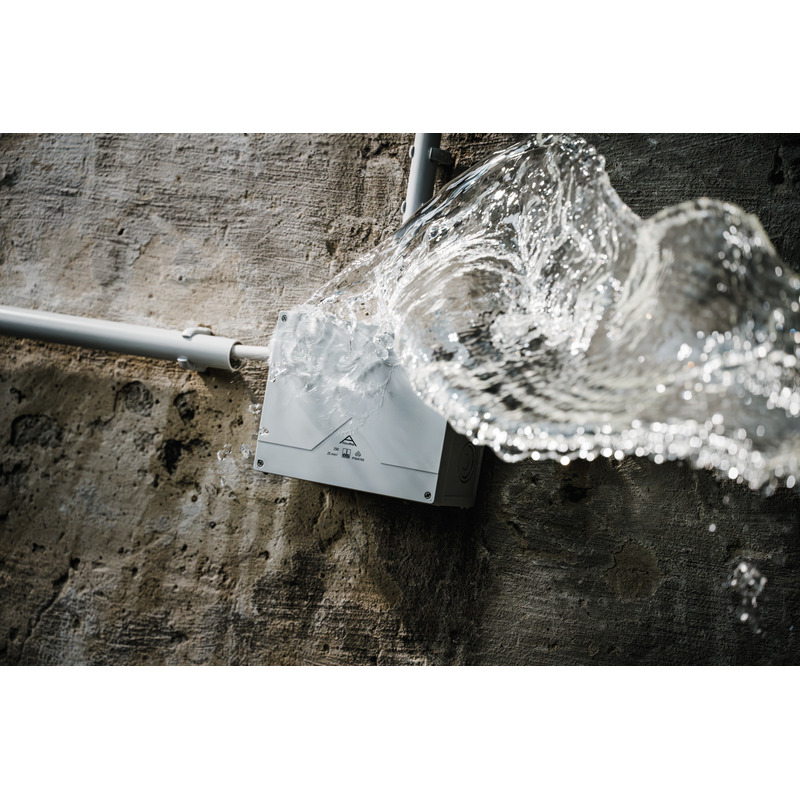

Type de protection	IP66/IP67/IP69
Courant assigné	101 Ampères
Type de bornes	Borne à vis
Nombre de pôles	5

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	252 mm
Longueur	202 mm
Hauteur	120 mm
Longueur intérieure	186 mm
Largeur intérieure	236 mm
Hauteur intérieure	99 mm
Poids	1.3041 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V0
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Résistance aux chocs	IK09
Plombable	oui
Couple de la vis du couvercle	1.5 Nm

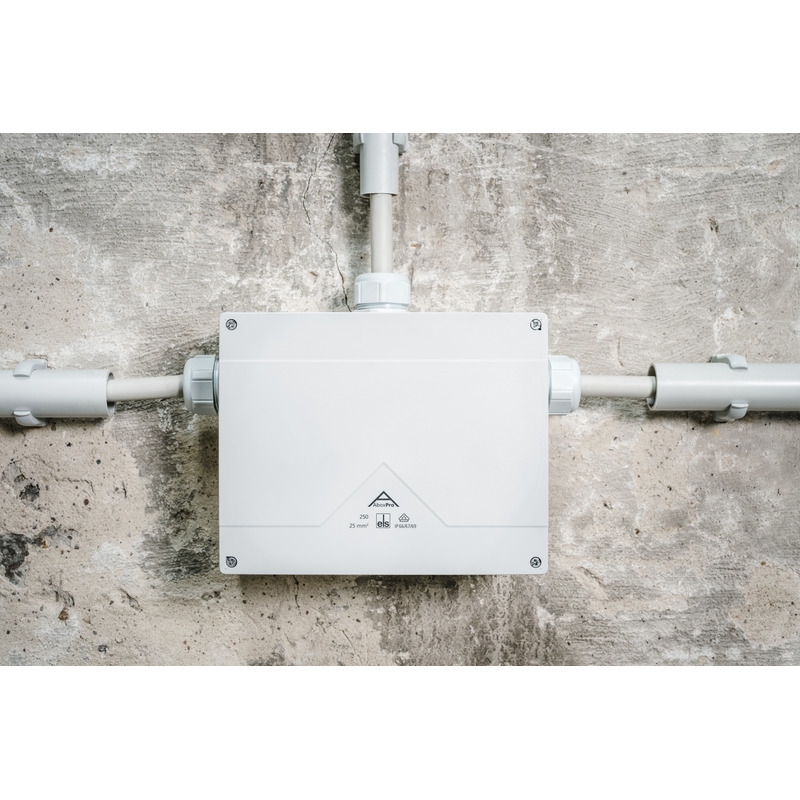

Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C

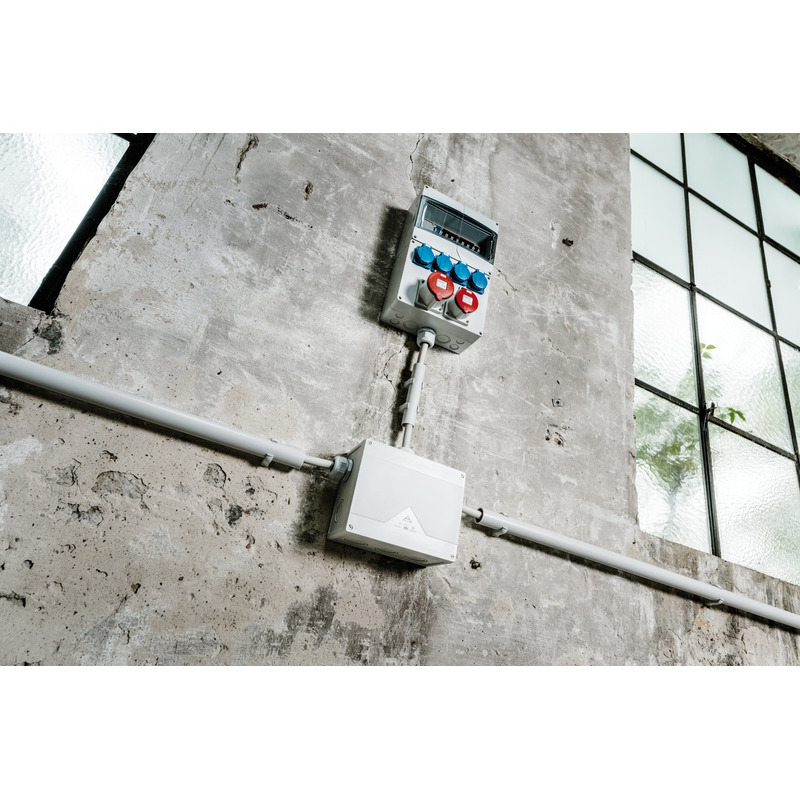

Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902663484
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

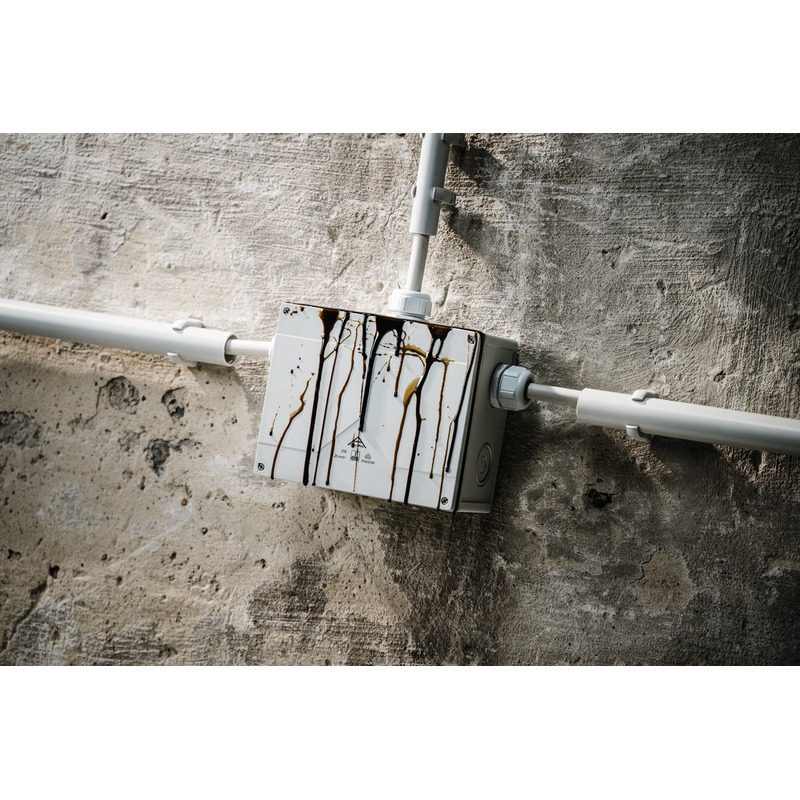

Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN	pdf (5 Mo)
Instructions de montage FR/ES	pdf (5 Mo)

Fiche cotée

Plan dimensionnel	pdf (6 Mo)
Plan dimensionnel	dxf (36 Mo)
Plan dimensionnel	dwg (7 Mo)

Certificat

CE Explication DE/EN/FR	pdf (139 Ko)
CE Explication DE/EN/PL	pdf (141 Ko)
UKCA Explication EN	pdf (166 Ko)
VDE Certificat DE/EN	pdf (496 Ko)
DLG Homologation DE	pdf (1 Mo)
DNV Certificat EN	pdf (198 Ko)

Accessoires

Presse-étoupes KVR M20-MGM

Dimensions : 26,5 x 26,5 x 36 mm
Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
