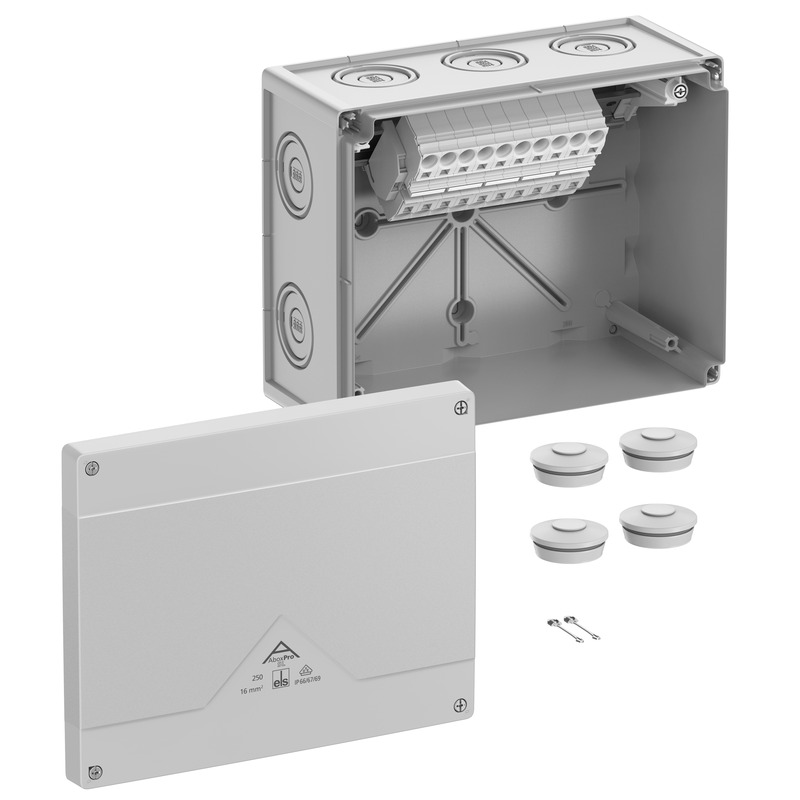

Boîte de raccordement

Abox Pro SL-16²

Référence produit: 41644001 | Dimensions: 252 x 202 x 120 mm

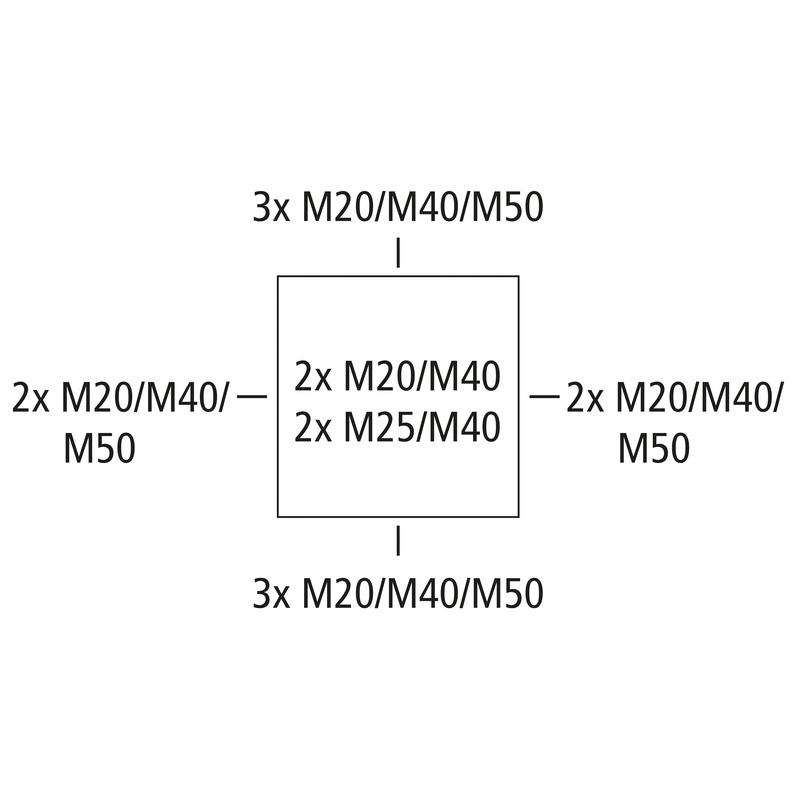

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 16 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25/M40/M50, (4 Arrière, 10 latéral), points de fixation internes, avec bornes sans vis pour des installations en environnement industriel et zone extérieure non protégée

gris, In=76 Ampères, avec borne sans vis en saillie Wago 2016-1201, 5 pôles, section nominale max. selon DIN EN 60998 : 16 mm², sections acceptées par pôle : 4 x 0,5 à 16 mm², rigide Cu, 4 x 0,5 à 25 mm² souple Cu

Accessoires joints:
4 raccords à double membrane IP66 M40 Plage d'étanchéité 17 - 28 mm, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA 690 V
Tension nominale d'isolement CC 690 V
Section de conducteur min. 0,5 mm²
Section de conducteur max. 16 mm²
Classe de protection II
Type de protection IP66/IP67/IP69
Courant assigné 76 Ampères
Type de bornes sans vis
Nombre de pôles 5

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 252 mm
Longueur 202 mm
Hauteur 120 mm
Longueur intérieure 186 mm
Largeur intérieure 236 mm
Hauteur intérieure 99 mm
Poids 0.7501 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V0
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK09
Plombable oui
Couple de la vis du couvercle 1.5 Nm
Type de fixation Montage mural/au plafond
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C

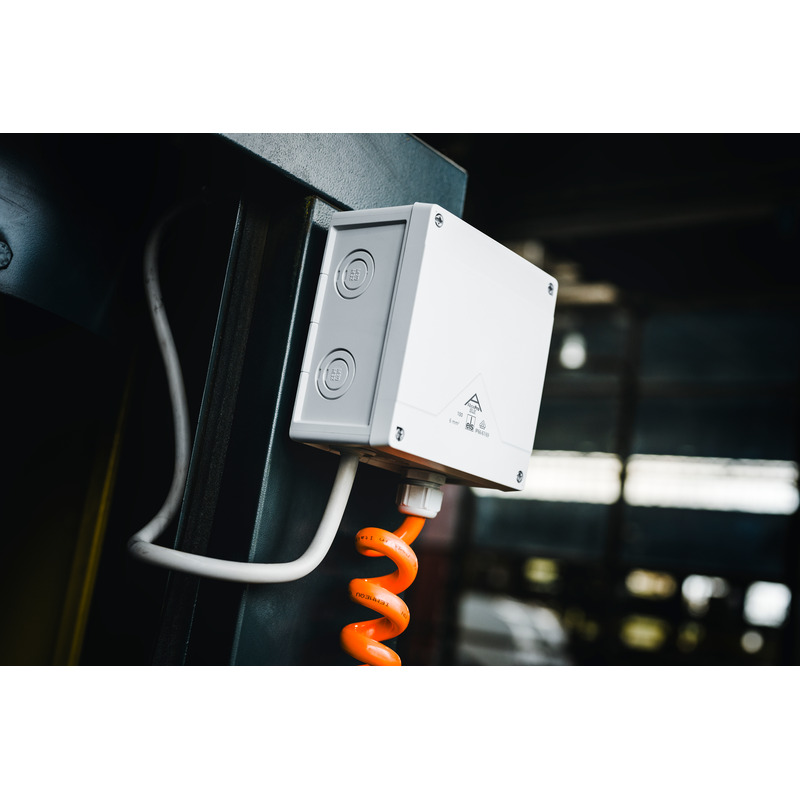

Lieu d’installation zone extérieure non protégée

Sales Information

EAN 4013902663637
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)
Marque de contrôle DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN pdf (5 Mo)
Instructions de montage FR/ES pdf (5 Mo)

Fiche cotée

Plan dimensionnel pdf (6 Mo)
Plan dimensionnel dxf (36 Mo)
Plan dimensionnel dwg (7 Mo)

Certificat

VDE Certificat DE/EN pdf (496 Ko)
CE Explication DE/EN/PL pdf (141 Ko)
DLG Homologation DE pdf (1 Mo)
UKCA Explication EN pdf (166 Ko)
DNV Certificat EN pdf (198 Ko)
CE Explication DE/EN/FR pdf (139 Ko)

Accessoires

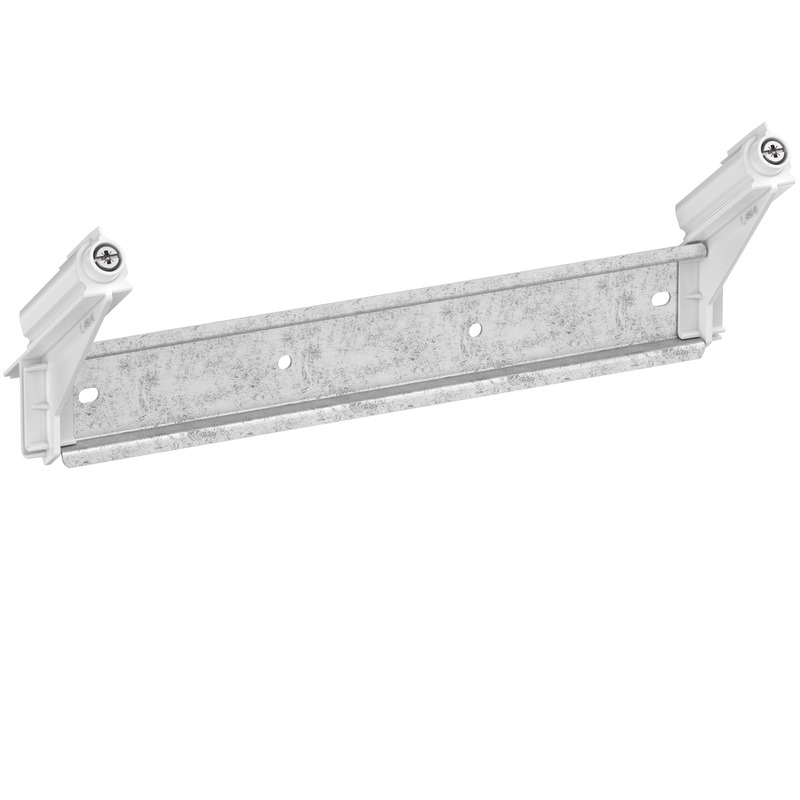

nouveau Porte-bornes - Abox 250 KH 2016 16²

Porte-bornes Abox 250 KH 2016 16²

  • Dimensions : 77 x 219 x 77 mm
  • Référence produit: 89600801

Support de bornes avec rail normalisé NS35 pour montage de bornes en...



Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...



Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M32-MGM

  • Dimensions : 40 x 40 x 50 mm
  • Référence produit: 22743201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M40-MGM

  • Dimensions : 50 x 50 x 54 mm
  • Référence produit: 22744001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M50-MGM

  • Dimensions : 60 x 60 x 63 mm
  • Référence produit: 22745001

Plage d'étanchéité 21 - 34,5 mm, Longueur du filetage 13 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M32

  • Dimensions : 36,7 x 36,7 x 14,7 mm
  • Référence produit: 26043201

Plage d'étanchéité 13 - 21 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M40

  • Dimensions : 46,5 x 46,5 x 18,6 mm
  • Référence produit: 26044001

Plage d'étanchéité 17 - 28 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



nouveau Kit de fixation sur mât - MABF 150-2

Kit de fixation sur mât MABF 150-2

  • Dimensions : 43 x 150 x 15 mm
  • Référence produit: 89603101

pour boîtiers de dérivation Abox/Abox Pro à partir de 2024 des types...



Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...



nouveau Kit de fixation sur mât - MABF 215-1

Kit de fixation sur mât MABF 215-1

  • Dimensions : 47 x 215 x 15 mm
  • Référence produit: 89604001

pour boîtes de dérivation Abox/Abox Pro à partir de 2024 des types...



Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...
