Boîte de raccordement

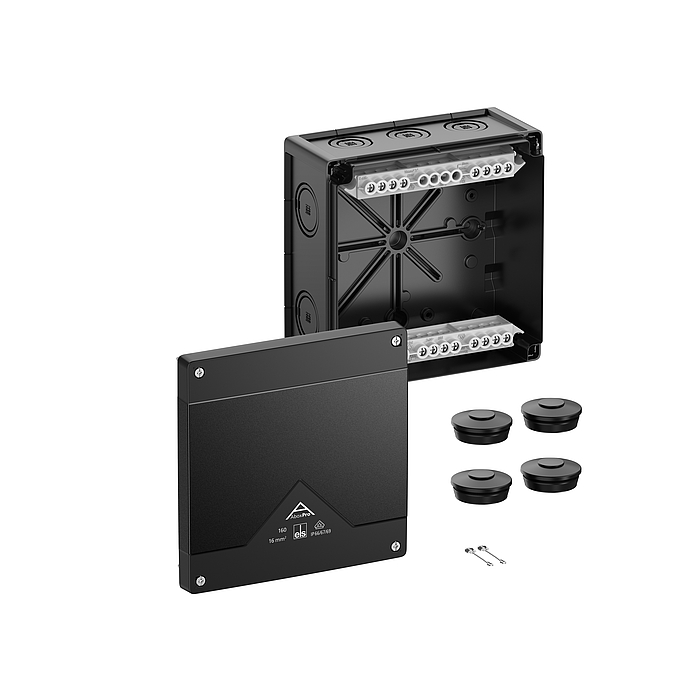

Abox Pro 160-16²/sw

Référence produit: 41602001 | Dimensions: 182 x 182 x 90 mm

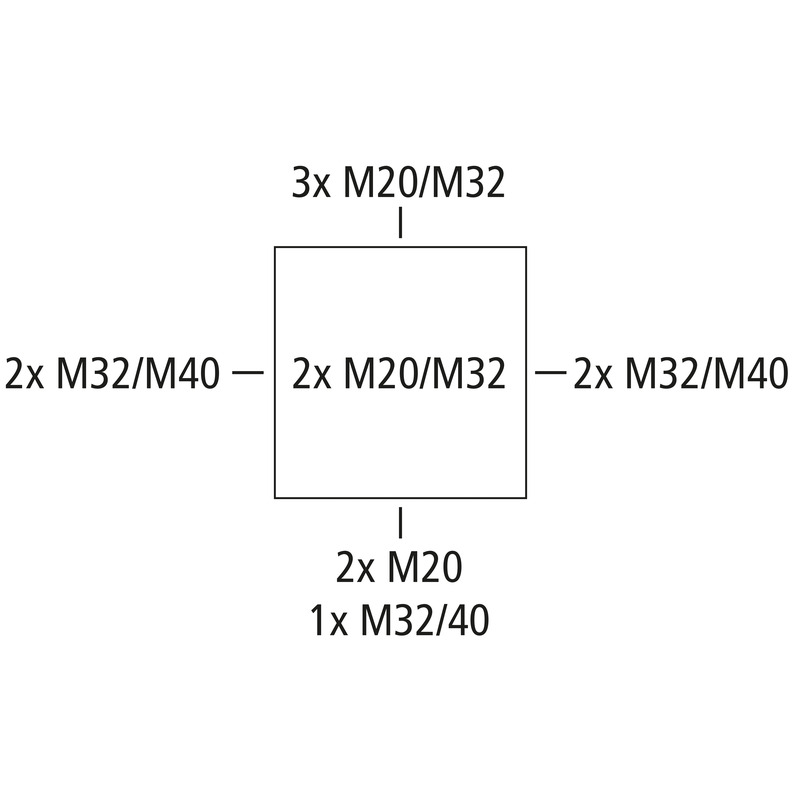

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 16 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M32/M40, (2 Arrière, 10 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure non protégée

noir, U_i=690 V AC, I_n=76 Ampères, avec borne à vis en saillie, 5 pôles - 16 mm², sections acceptées par pôle : 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² Cuivre rigide/souple avec embout

Accessoires joints:
4 raccords à double membrane IP66 M40 Plage d'étanchéité 17 - 28 mm, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	690 V
Section de conducteur min.	4 mm²
Section de conducteur max.	16 mm²
Classe de protection	II
Type de protection	IP66/IP67/IP69
Courant assigné	76 Ampères
Type de bornes	Borne à vis
Nombre de pôles	5

Couleurs

Couleur de la partie inférieure	noir
Couleur de la partie supérieure	noir

Dimensions

Largeur	182 mm
Longueur	182 mm
Hauteur	90 mm
Longueur intérieure	167 mm
Largeur intérieure	167 mm
Hauteur intérieure	69 mm
Poids	0.8407 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V0
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Résistance aux chocs	IK09
Plombable	oui
Couple de la vis du couvercle	1.5 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902663781
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage FR/ES	pdf (5 Mo)
Instructions de montage DE/EN	pdf (5 Mo)

Fiche cotée

Plan dimensionnel	dwg (5 Mo)
Plan dimensionnel	dxf (23 Mo)
Plan dimensionnel	pdf (4 Mo)

Certificat

UKCA Explication EN	pdf (166 Ko)
DNV Certificat EN	pdf (198 Ko)
CE Explication DE/EN/FR	pdf (139 Ko)
VDE Certificat DE/EN	pdf (496 Ko)
DLG Homologation DE	pdf (1 Mo)
CE Explication DE/EN/PL	pdf (141 Ko)

Accessoires

Presse-étoupes KVR M20-MGM/sw

Dimensions : 26,5 x 26,5 x 36 mm
Référence produit: 22702001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
