nouveau

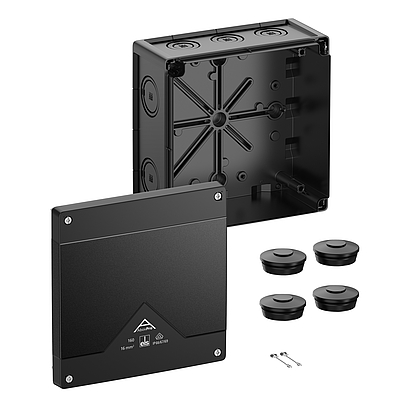

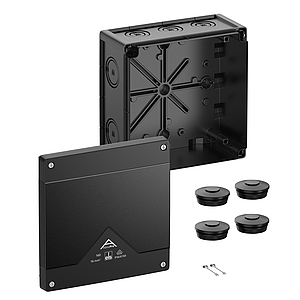

Boîte de raccordement

Abox Pro 160-L/sw

Référence produit: 41600001 | Dimensions: 182 x 182 x 90 mm

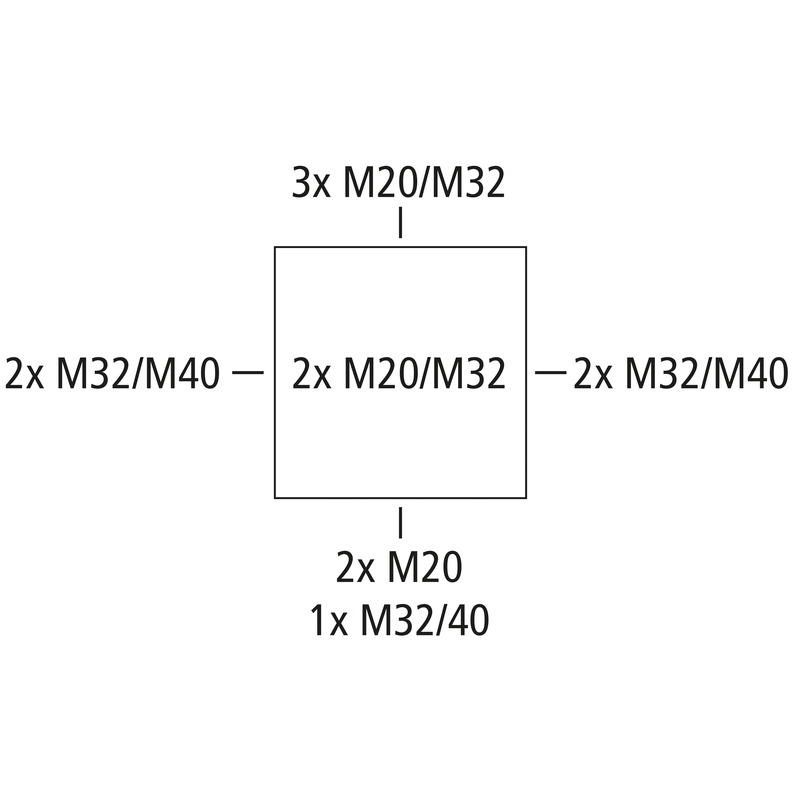

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 16 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M32/M40, (2 Arrière, 10 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure non protégée

noir, Ui=1000 V AC, sans bornes

Accessoires joints:
4 raccords à double membrane IP66 M40 Plage d'étanchéité 17 - 28 mm, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA 1000 V
Tension nominale d'isolement CC 1000 V
Section de conducteur max. 16 mm²
Classe de protection II
Type de protection IP66/IP67/IP69
Type de bornes sans

Couleurs

Couleur de la partie inférieure noir
Couleur de la partie supérieure noir

Dimensions

Largeur 182 mm
Longueur 182 mm
Hauteur 90 mm
Longueur intérieure 167 mm
Largeur intérieure 167 mm
Hauteur intérieure 69 mm
Poids 0.6231 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V0
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK09
Plombable oui
Couple de la vis du couvercle 1.5 Nm
Type de fixation Montage mural/au plafond
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure non protégée

Sales Information

EAN 4013902663743
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85389099

Matériau

Matériau de la partie inférieure Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)
Marque de contrôle DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage FR/ES pdf (5 Mo)
Instructions de montage DE/EN pdf (5 Mo)

Fiche cotée

Plan dimensionnel dwg (5 Mo)
Plan dimensionnel dxf (23 Mo)
Plan dimensionnel pdf (4 Mo)

Certificat

CE Explication DE/EN/PL pdf (141 Ko)
VDE Certificat DE/EN pdf (496 Ko)
DNV Certificat EN pdf (198 Ko)
CE Explication DE/EN/FR pdf (139 Ko)
UKCA Explication EN pdf (166 Ko)
DLG Homologation DE pdf (1 Mo)

Accessoires

Presse-étoupes KVR M20-MGM/sw

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22702001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-GDB/MGM/sw

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22702101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M32-MGM/sw

  • Dimensions : 40 x 40 x 50 mm
  • Référence produit: 22703201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M40-MGM/sw

  • Dimensions : 50 x 50 x 54 mm
  • Référence produit: 22704001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Passe-câbles à double membrane DMS M20/sw

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26002001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M32/sw

  • Dimensions : 36,7 x 36,7 x 14,7 mm
  • Référence produit: 26003201

Plage d'étanchéité 13 - 21 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



nouveau Passe-câbles à double membrane - DMS M40/sw

Passe-câbles à double membrane DMS M40/sw

  • Dimensions : 46,5 x 46,5 x 18,6 mm
  • Référence produit: 26004001

Plage d’étanchéité 17 - 28 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



nouveau Plaque de montage - Abox MPI 160

Plaque de montage Abox MPI 160

  • Dimensions : 149 x 149 x 2,5 mm
  • Référence produit: 89511601

pour Abox / Abox Pro 160



Plaque de montage en mélaminé isolant, épaisseur 2,5 mm, gris livré avec vis de fixation. Pour un...



nouveau Rail normalisé - Abox 160/250 NS35

Rail normalisé Abox 160/250 NS35

  • Dimensions : 35 x 137 x 7,5 mm
  • Référence produit: 89531601

pour Abox / Abox Pro 160



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm, avec vis de fixation. Pour un montage en boîtes de...



nouveau Porte-bornes - Abox 100 KH 2006 6²

Porte-bornes Abox 100 KH 2006 6²

  • Dimensions : 69 x 124 x 60 mm
  • Référence produit: 89600601

Support de bornes avec rail normalisé NS35 pour montage de bornes en...



Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...



nouveau Bloc de bornes - Abox 160 KLS-16²

Bloc de bornes Abox 160 KLS-16²

  • Dimensions : 18 x 140 x 43 mm
  • Référence produit: 89641601

borne à vis en saillie pour Abox/Abox Pro 160, 5 pôles - 16 mm², In =...



Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690 V. Pour un montage en boîtes de dérivation...



nouveau Kit de fixation sur mât - MABF 150-1

Kit de fixation sur mât MABF 150-1

  • Dimensions : 43 x 150 x 15 mm
  • Référence produit: 89603001

pour boîtes de dérivation Abox/Abox Pro à partir de 2024 de types Abox...



Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...



nouveau set de fixation - KTB 1

set de fixation KTB 1

  • Dimensions : 17 x 30 x 14 mm
  • Référence produit: 89600901



Élément de fixation pour le montage de boîtiers sur des systèmes de support de câbles avec une...
