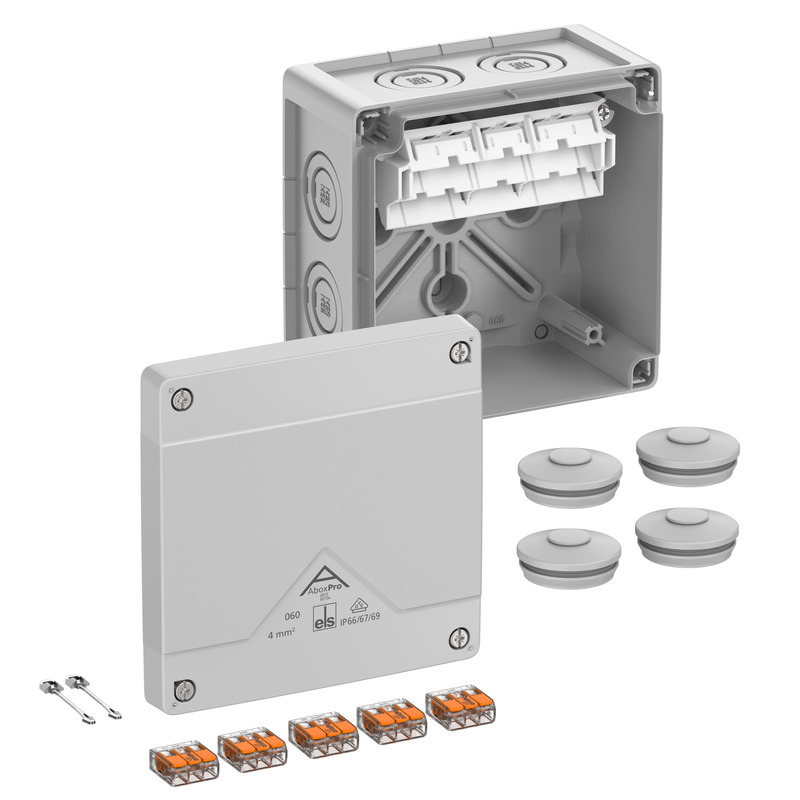

Boîte de raccordement

Abox Pro SL-4²

Référence produit: 40444001 | Dimensions: 127 x 127 x 75 mm

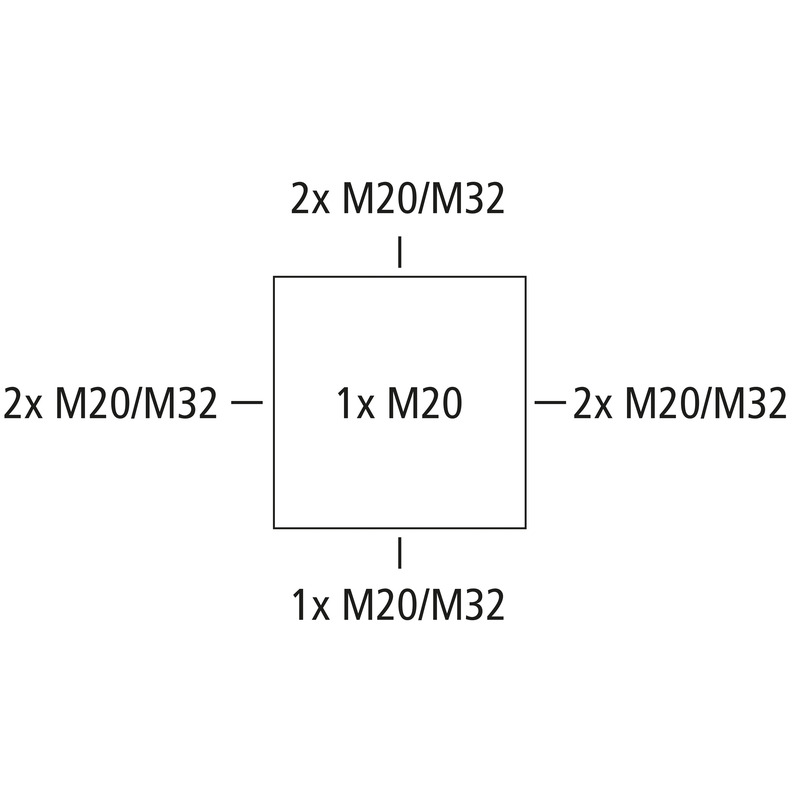

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 4 mm², Ui=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M32, (1 Arrière, 7 latéral), points de fixation internes, avec bornes sans vis pour des installations en environnement industriel et zone extérieure non protégée

gris, In=32 Ampères, avec 5 bornes trifilaires sans vis en saillie Wago 221-413, section nominale max. selon DIN EN 60998 : 4 mm², sections acceptées par pôle : 3 x 0,2 à 4 mm² rigide Cu et 3 x 0,14 à 4 mm² souple Cu

Accessoires joints:
4 raccords à double membrane IP66 M32 Plage d'étanchéité 13 - 21 mm, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA 450 V
Tension nominale d'isolement CC 450 V
Section de conducteur min. 0,2 mm²
Section de conducteur max. 4 mm²
Classe de protection II
Type de protection IP66/IP67/IP69
Courant assigné 32 Ampères
Type de bornes sans vis
Nombre de pôles 5

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 127 mm
Longueur 127 mm
Hauteur 75 mm
Longueur intérieure 113 mm
Largeur intérieure 113 mm
Hauteur intérieure 55 mm
Poids 0.349 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V0
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK09
Plombable oui
Couple de la vis du couvercle 1.5 Nm
Type de fixation Montage mural/au plafond
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C

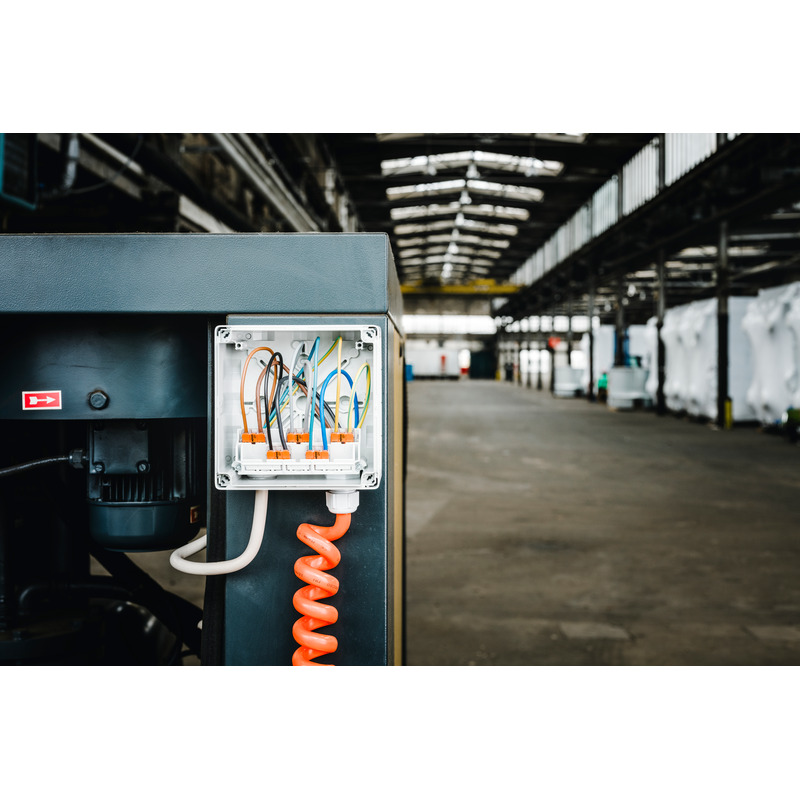

Lieu d’installation zone extérieure non protégée

Sales Information

EAN 4013902664665
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)
Marque de contrôle DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage FR/ES pdf (5 Mo)
Instructions de montage DE/EN pdf (5 Mo)

Fiche cotée

Plan dimensionnel dxf (26 Mo)
Plan dimensionnel pdf (5 Mo)
Plan dimensionnel dwg (5 Mo)

Certificat

DLG Homologation DE pdf (1 Mo)
CE Explication DE/EN/FR pdf (139 Ko)
UKCA Explication EN pdf (166 Ko)
VDE Certificat DE/EN pdf (496 Ko)
CE Explication DE/EN/PL pdf (141 Ko)
DNV Certificat EN pdf (198 Ko)

Accessoires

nouveau Porte-bornes - Abox 060 KH 221 4²

Porte-bornes Abox 060 KH 221 4²

  • Dimensions : 22 x 88 x 32 mm
  • Référence produit: 89600401

pour montage en position fixe et en saillie d'un max. de 6 bornes Wago...



Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...



Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M32-MGM

  • Dimensions : 40 x 40 x 50 mm
  • Référence produit: 22743201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M32

  • Dimensions : 36,7 x 36,7 x 14,7 mm
  • Référence produit: 26043201

Plage d'étanchéité 13 - 21 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



nouveau set de fixation - KTB 1

set de fixation KTB 1

  • Dimensions : 17 x 30 x 14 mm
  • Référence produit: 89600901



Élément de fixation pour le montage de boîtiers sur des systèmes de support de câbles avec une...
