nouveau

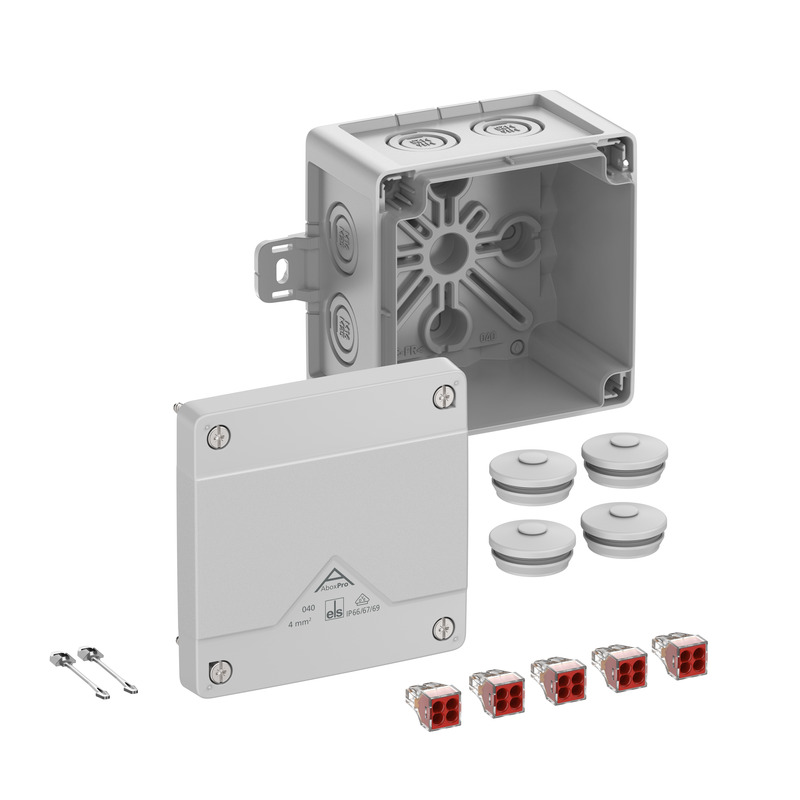

Boîte de raccordement

Abox Pro 040 AB-4²

Référence produit: 40442101 | Dimensions: 102 x 102 x 70 mm

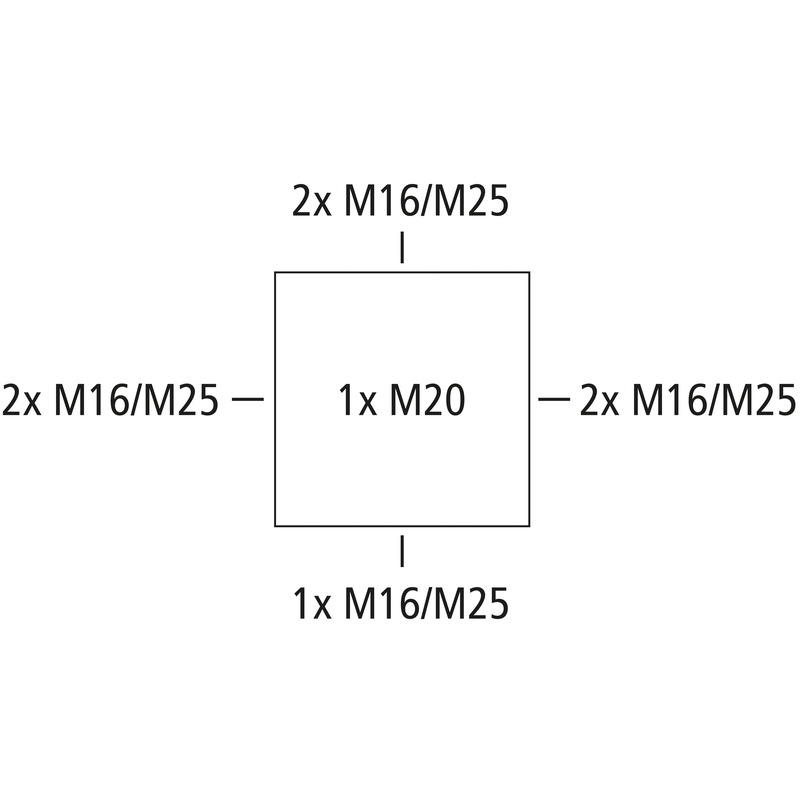

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 4 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M16/M20/M25, (1 Arrière, 7 latéral), points de fixation externes, pour des installations en environnement industriel et zone extérieure non protégée

gris, U_i=400 V AC, I_n=32 Ampères, avec 5 bornes à 4 fils sans vis Wago 773-604, section nominale max. selon DIN EN 60998 : 4 mm², sections acceptées par pôle : 4 x 1,5 - 4,0 mm² rigide Cu/Al (Respecter les instructions de montage !)

Accessoires joints:
4 raccords à double membrane IP66 M25 Plage d'étanchéité 9 - 17 mm, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA	400 V
Tension nominale d'isolement CC	400 V
Section de conducteur min.	1,5 mm²
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP66/IP67/IP69
Courant assigné	32 Ampères
Type de bornes	sans vis
Nombre de pôles	5

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	102 mm
Longueur	102 mm
Hauteur	70 mm
Longueur intérieure	88 mm
Largeur intérieure	88 mm
Hauteur intérieure	50 mm
Poids	0.2327 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V0
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Résistance aux chocs	IK09
Plombable	oui
Couple de la vis du couvercle	1.5 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	60 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902664696
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN	pdf (5 Mo)
Instructions de montage FR/ES	pdf (5 Mo)

Fiche cotée

Plan dimensionnel	pdf (3 Mo)
Plan dimensionnel	dwg (4 Mo)
Plan dimensionnel	dxf (19 Mo)

Certificat

UKCA Explication EN	pdf (166 Ko)
DNV Certificat EN	pdf (198 Ko)
DLG Homologation DE	pdf (1 Mo)
CE Explication DE/EN/FR	pdf (139 Ko)
VDE Certificat DE/EN	pdf (496 Ko)
CE Explication DE/EN/PL	pdf (141 Ko)

Accessoires

Presse-étoupes KVR M16-MGM

Dimensions : 22 x 22 x 31 mm
Référence produit: 22741601

Plage d'étanchéité 4 - 10 mm, Longueur du filetage 8 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Presse-étoupes KVR M20-MGM

Dimensions : 26,5 x 26,5 x 36 mm
Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Presse-étoupes KVR M20-GDB/MGM

Dimensions : 30 x 30 x 37 mm
Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Presse-étoupes KVR M25-MGM

Dimensions : 31,5 x 31,5 x 44 mm
Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M16

Dimensions : 20,7 x 20,7 x 13,2 mm
Référence produit: 26041601

Plage d'étanchéité 5 - 9 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M20

Dimensions : 25,2 x 25,2 x 13,4 mm
Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M25

Dimensions : 29,7 x 29,7 x 13,6 mm
Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

nouveau

Rail normalisé Abox 040 TS15

Dimensions : 15 x 71 x 5,5 mm
Référence produit: 89520401

pour Abox / Abox Pro 040

Rail normalisé selon DIN EN 60715, 15 x 5 mm, avec vis de fixation. Pour un montage dans boîtes de...

Liste de surveillance

Détails

nouveau

Porte-bornes Abox 025/040 KH 2273 2,5²

Dimensions : 23 x 70 x 27 mm
Référence produit: 89600201

pour montage en position fixe d'un max. de 6 bornes Wago 2273-205 dans...

Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...

Liste de surveillance

Détails

nouveau

Porte-bornes Abox 025/040 KH 221 4²

Dimensions : 23 x 56 x 29 mm
Référence produit: 89600301

pour montage en position fixe d'un max. de 6 bornes Wago 221-413 dans...

Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...

Liste de surveillance

Détails

nouveau

Bloc de bornes Abox 025/040 KLS-2,5²/4²

Dimensions : 15 x 46 x 25 mm
Référence produit: 89640401

Borne à vis pour Abox/Abox Pro 025 et Abox/Abox Pro 040, 5 pôles - 4...

Borne de connexion selon DIN EN 60998 (VDE 0613), U_i=690 V. Pour un montage en boîtes de dérivation...

Liste de surveillance

Détails

nouveau

Kit de fixation sur mât MABF 100-1

Dimensions : 38 x 100 x 15 mm
Référence produit: 89602001

pour boîtes de dérivation Abox/Abox Pro à partir de 2024 des types...

Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...

Liste de surveillance

Détails

nouveau

set de fixation KTB 1

Dimensions : 17 x 30 x 14 mm
Référence produit: 89600901

Élément de fixation pour le montage de boîtiers sur des systèmes de support de câbles avec une...

Liste de surveillance

Détails

Données CAO

Données CAO	Télécharger les données CAO 3D

Texte du produit

Connectez-vous à mySpelsberg pour télécharger les textes d’offres. Connexion mySpelsberg

Produits similaires

nouveau

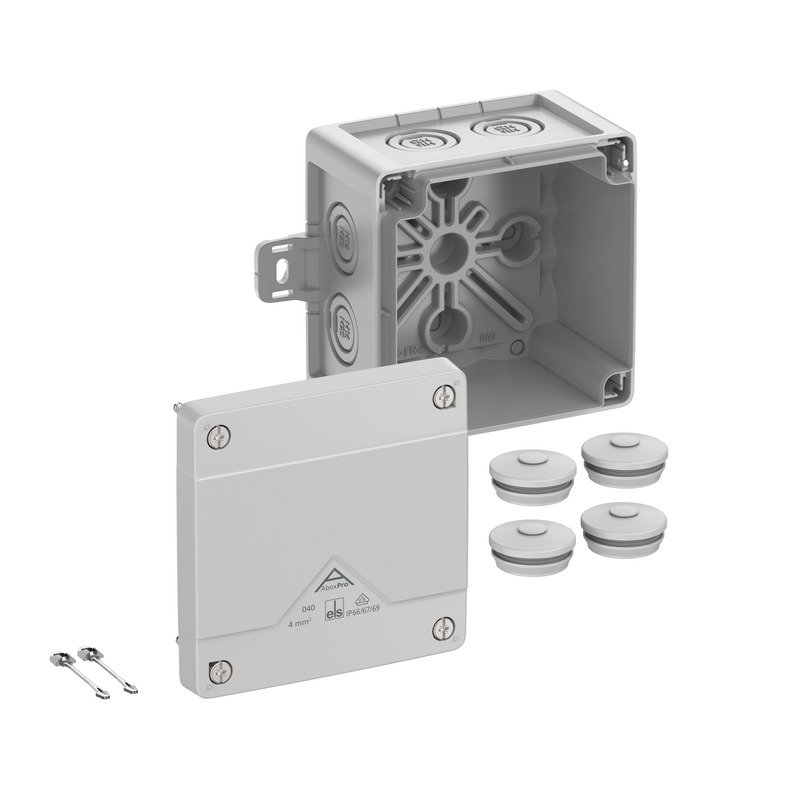

Boîte de raccordement Abox Pro 040 AB-L
