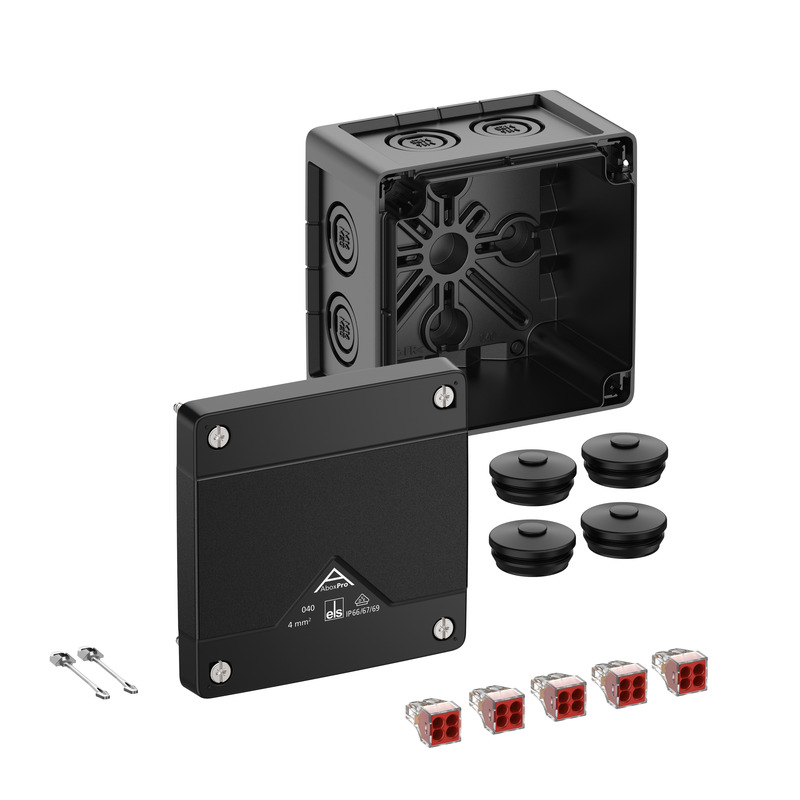

Boîte de raccordement

Abox Pro 040-4²/sw

Référence produit: 40402001 | Dimensions: 102 x 102 x 70 mm

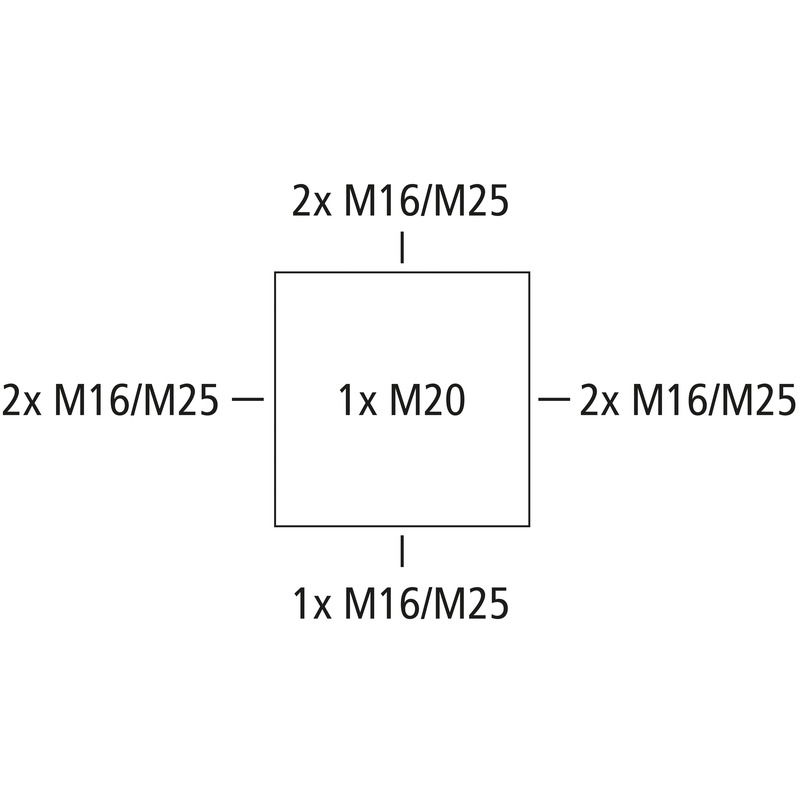

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 4 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M16/M20/M25, (1 Arrière, 7 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure non protégée

noir, U_i=400 V AC, I_n=32 Ampères, avec 5 bornes à 4 fils sans vis Wago 773-604, section nominale max. selon DIN EN 60998 : 4 mm², sections acceptées par pôle : 4 x 1,5 - 4,0 mm² rigide Cu/Al (Respecter les instructions de montage !)

Accessoires joints:
4 raccords à double membrane IP66 M25 Plage d'étanchéité 9 - 17 mm, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA	400 V
Tension nominale d'isolement CC	400 V
Section de conducteur min.	1,5 mm²
Section de conducteur max.	4 mm²
Classe de protection	II

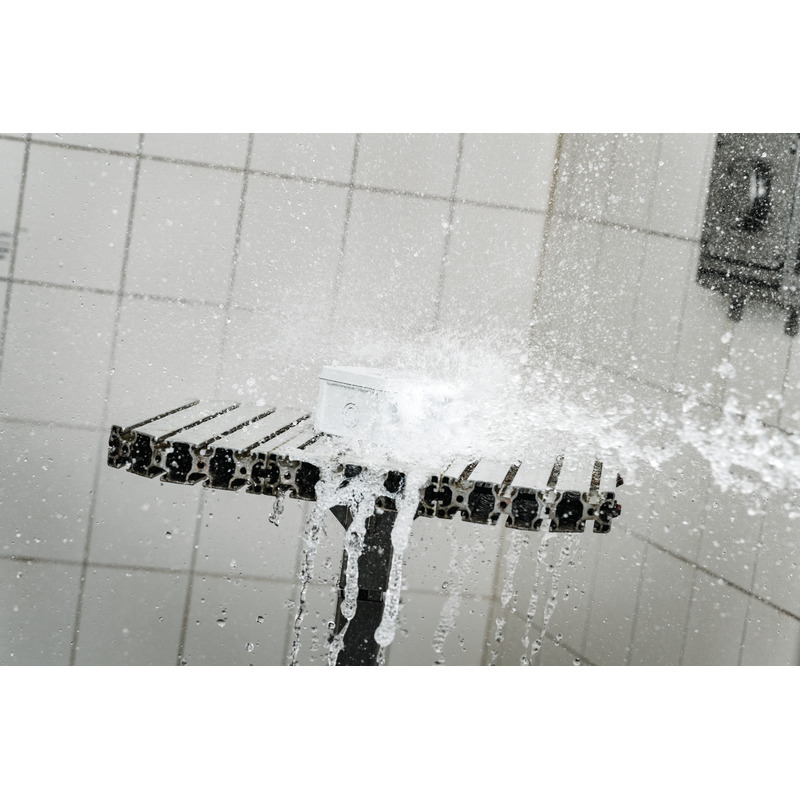

Type de protection	IP66/IP67/IP69
Courant assigné	32 Ampères
Type de bornes	sans vis
Nombre de pôles	5

Couleurs

Couleur de la partie inférieure	noir
Couleur de la partie supérieure	noir

Dimensions

Largeur	102 mm
Longueur	102 mm
Hauteur	70 mm
Longueur intérieure	88 mm
Largeur intérieure	88 mm
Hauteur intérieure	50 mm
Poids	0.23 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V0
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Résistance aux chocs	IK09
Plombable	oui
Couple de la vis du couvercle	1.5 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	60 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902664900
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)
