Abzweigkasten Abox Pro 025 AB-L (40240101) Verbindungsdosen Innenbereich IP55
nouveau

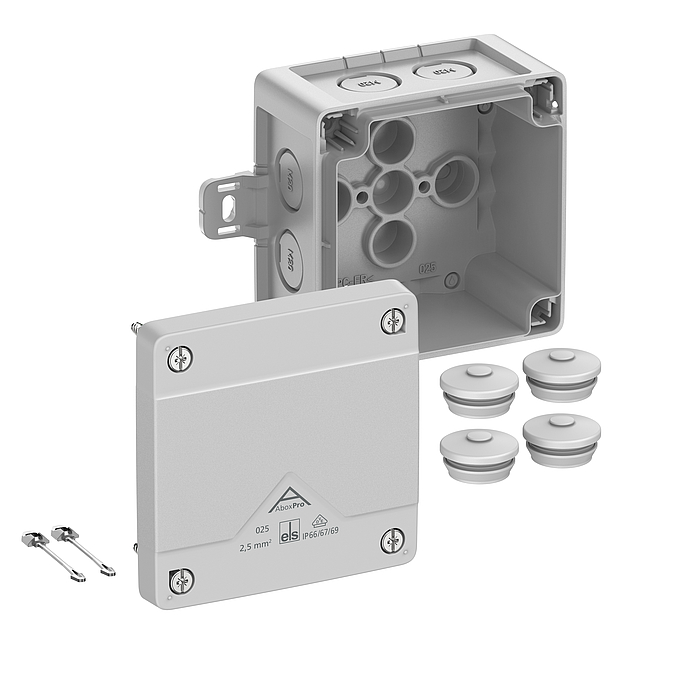

Boîte de raccordement

Abox Pro 025 AB-L

Référence produit: 40240101 | Dimensions: 92 x 92 x 60 mm

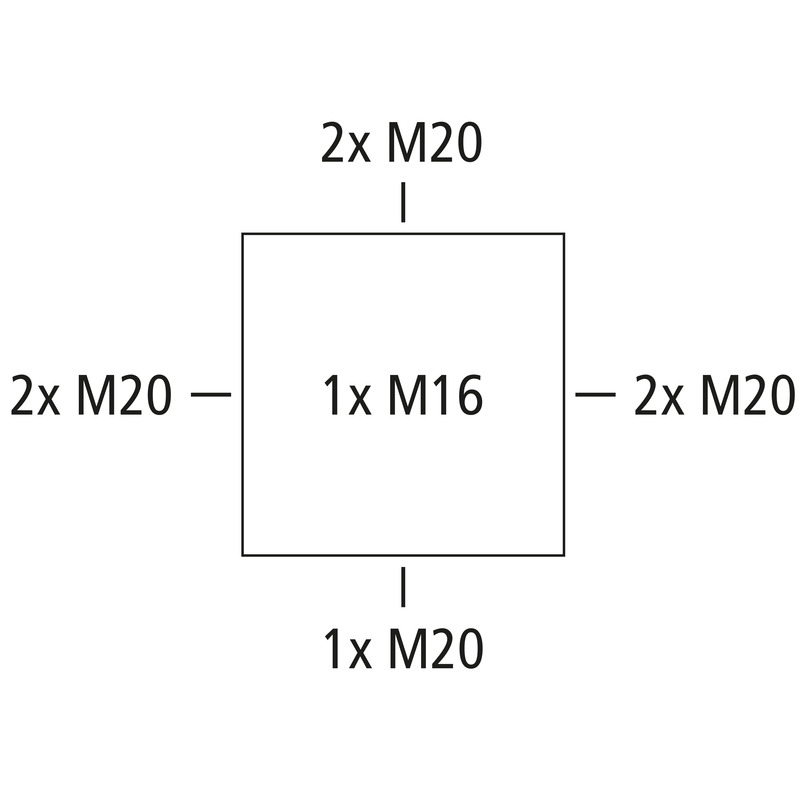

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 2,5 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M16/M20, (1 Arrière, 7 latéral), points de fixation externes, pour des installations en environnement industriel et zone extérieure non protégée

gris, Ui=1000 V AC, sans bornes

Accessoires joints:
4 raccords à double membrane IP66 M20 Plage d'étanchéité 7 - 13 mm, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA 1000 V
Tension nominale d'isolement CC 1000 V
Section de conducteur max. 2,5 mm²
Classe de protection II
Type de protection IP66/IP67/IP69
Type de bornes sans

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 92 mm
Longueur 92 mm
Hauteur 60 mm
Longueur intérieure 78 mm
Largeur intérieure 78 mm
Hauteur intérieure 40 mm
Poids 0.1717 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V0
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK09
Plombable oui
Couple de la vis du couvercle 1.5 Nm
Type de fixation Montage mural/au plafond
Fixation points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure non protégée

Sales Information

EAN 4013902662289
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85389099

Matériau

Matériau de la partie inférieure Polycarbonate
Matériau de la partie supérieure Polycarbonate
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)
Marque de contrôle DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage FR/ES pdf (5 Mo)
Instructions de montage DE/EN pdf (5 Mo)

Fiche cotée

Plan dimensionnel pdf (3 Mo)
Plan dimensionnel dwg (3 Mo)
Plan dimensionnel dxf (16 Mo)

Certificat

VDE Certificat DE/EN pdf (496 Ko)
CE Explication DE/EN/FR pdf (139 Ko)
DLG Homologation DE pdf (1 Mo)
UKCA Explication EN pdf (166 Ko)
DNV Certificat EN pdf (198 Ko)
CE Explication DE/EN/PL pdf (141 Ko)
