nouveau

Boîte de raccordement

Abox Pro 025-L

Référence produit: 40240001 | Dimensions: 92 x 92 x 60 mm

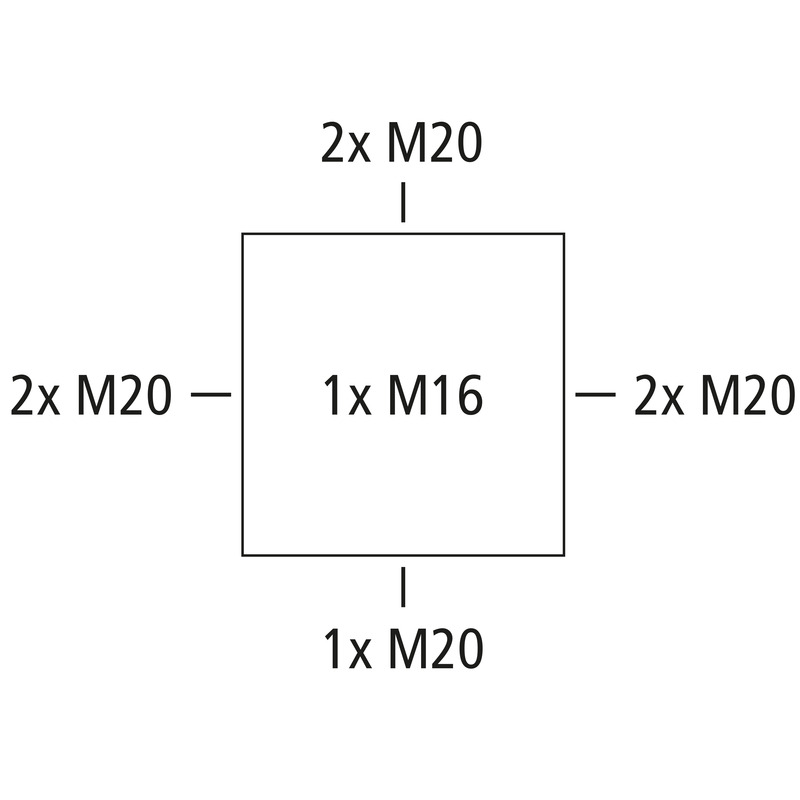

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 2,5 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M16/M20, (1 Arrière, 7 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure non protégée

gris, U_i=1000 V AC, sans bornes

Accessoires joints:
4 raccords à double membrane IP66 M20 Plage d'étanchéité 7 - 13 mm, sécurité contre la perte du couvercle

Propriétés électriques

Tension nominale d'isolement CA	1000 V
Tension nominale d'isolement CC	1000 V
Section de conducteur max.	2,5 mm²
Classe de protection	II
Type de protection	IP66/IP67/IP69
Type de bornes	sans

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	92 mm
Longueur	92 mm
Hauteur	60 mm
Longueur intérieure	78 mm
Largeur intérieure	78 mm
Hauteur intérieure	40 mm
Poids	0.17 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V0
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Résistance aux chocs	IK09
Plombable	oui
Couple de la vis du couvercle	1.5 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C

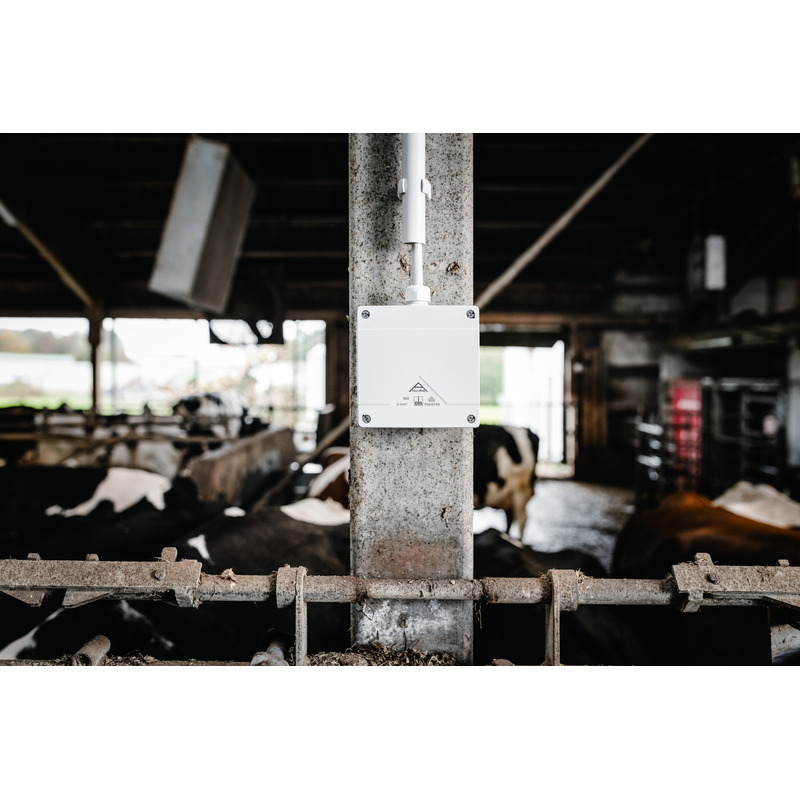

Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902662258
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage FR/ES	pdf (5 Mo)
Instructions de montage DE/EN	pdf (5 Mo)

Fiche cotée

Plan dimensionnel	pdf (3 Mo)
Plan dimensionnel	dwg (3 Mo)
Plan dimensionnel	dxf (16 Mo)

Certificat

DLG Homologation DE	pdf (1 Mo)
CE Explication DE/EN/FR	pdf (139 Ko)
UKCA Explication EN	pdf (166 Ko)
DNV Certificat EN	pdf (198 Ko)
CE Explication DE/EN/PL	pdf (141 Ko)
VDE Certificat DE/EN	pdf (496 Ko)
