Abzweigkasten Abox SL-16² (83581001) Abox (jusqu'en 2024): Spelsberg
Cet article est archivé!

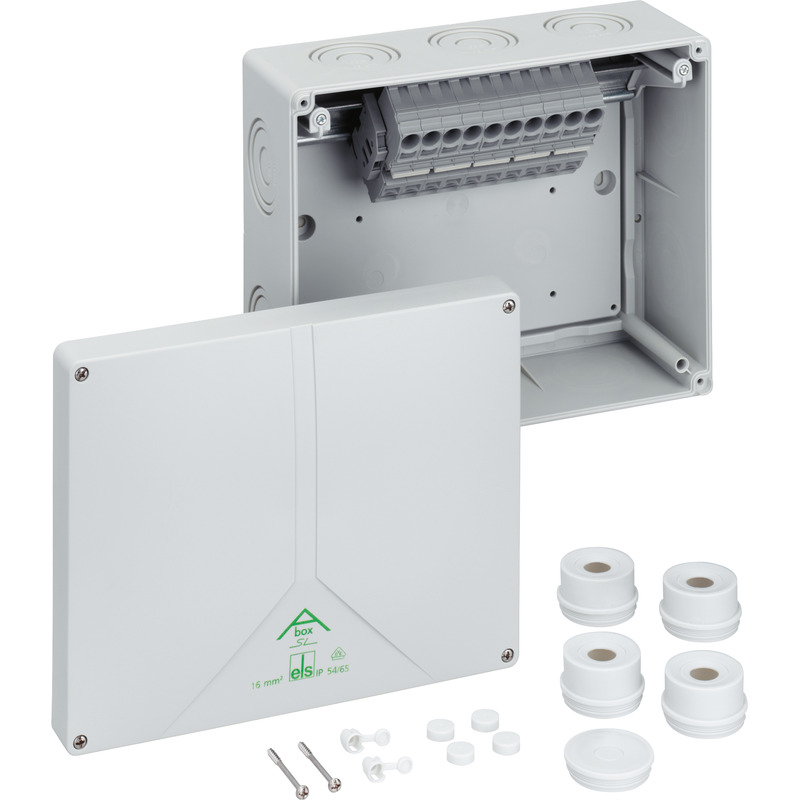

Boîte de raccordement

Abox SL-16²

Référence produit: 83581001 | Dimensions: 250 x 200 x 115 mm

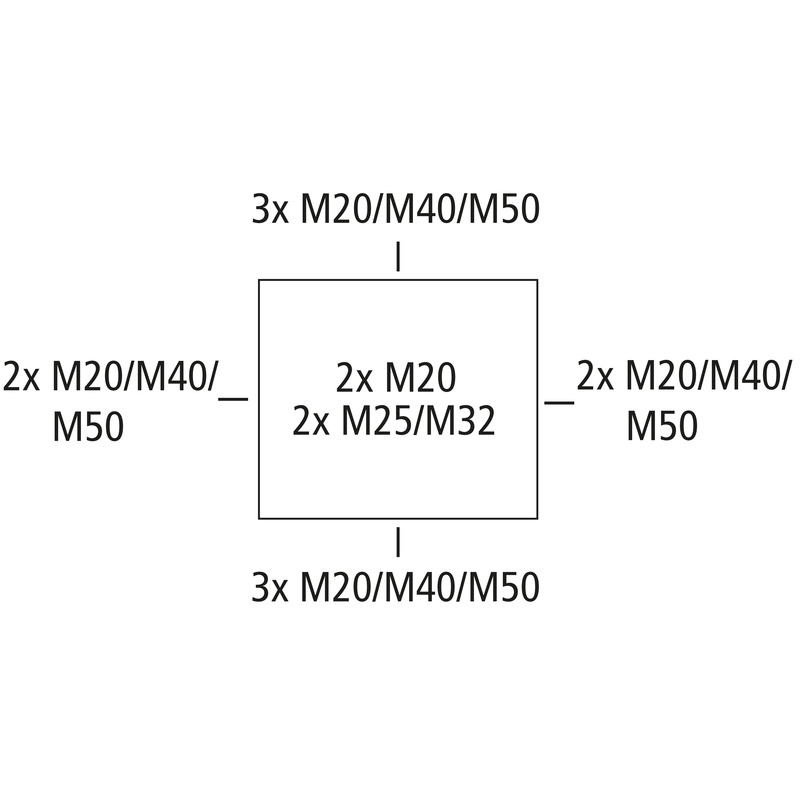

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 16 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25/M32/M40/M50, (4 Arrière, 10 latéral), points de fixation internes, avec bornes sans vis pour installations standard en intérieur

gris, avec borne sans vis en saillie Wago 2016-1201, 5 pôles, section nominale max. selon DIN EN 60998 : 16 mm² pour une capacité de courant de 76 A, section acceptée par pôle : 4 x 0,5 à 16 mm², rigide, 4 x 0,5 à 25 mm² souple

Accessoires joints:
4 Entrée de câbles IP54 M40 Plage d'étanchéité 17 - 30 mm, 1 bouchon de fermeture M40, 1 Kit de plomberie

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 16 mm²
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 250 mm
Longueur 200 mm
Hauteur 115 mm
Poids 1.087 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902931101
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polystyrène
Matériau de la partie supérieure Polystyrène
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel dwg (1 Mo)
Plan dimensionnel jpg (1 Mo)
Plan dimensionnel pdf (717 Ko)
Plan dimensionnel dxf (7 Mo)

Certificat

UKCA Explication EN pdf (50 Ko)
VDE Certificat DE/EN pdf (768 Ko)
CE Explication DE/EN/FR pdf (63 Ko)

Accessoires

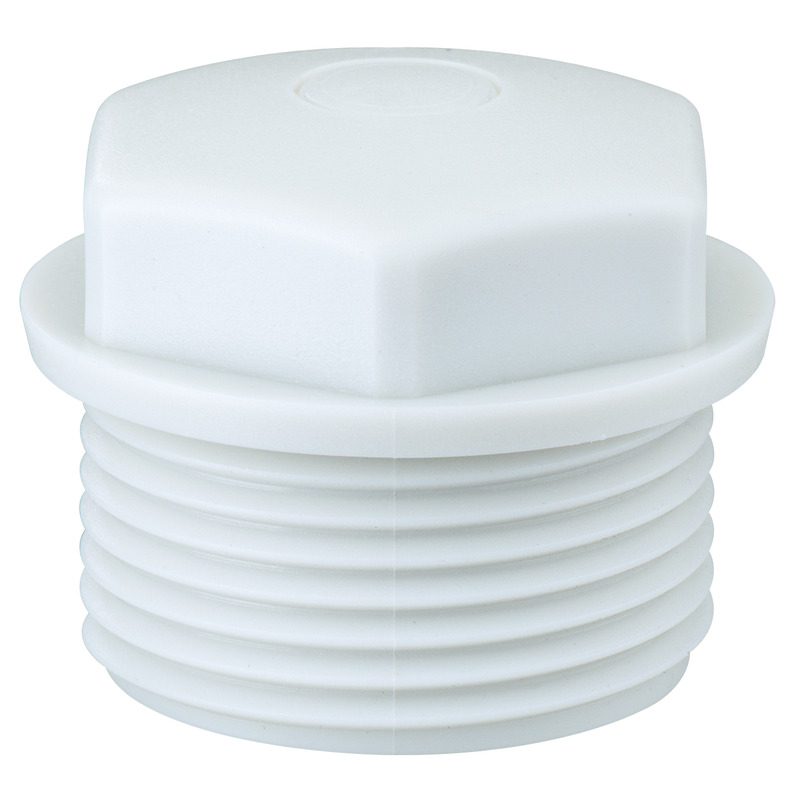

Bouchon WST M20

  • Dimensions : 24 x 24 x 20 mm
  • Référence produit: 20342001

Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Bouchon WST M25

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 20342501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Bouchon WST M32

  • Dimensions : 37,5 x 37,5 x 25 mm
  • Référence produit: 20343201

Plage d'étanchéité 17 - 24 mm, Longueur du filetage 14 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Bouchon WST M40

  • Dimensions : 45,8 x 45,8 x 28 mm
  • Référence produit: 20344001

Plage d'étanchéité 17 - 24 mm, Longueur du filetage 14 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris

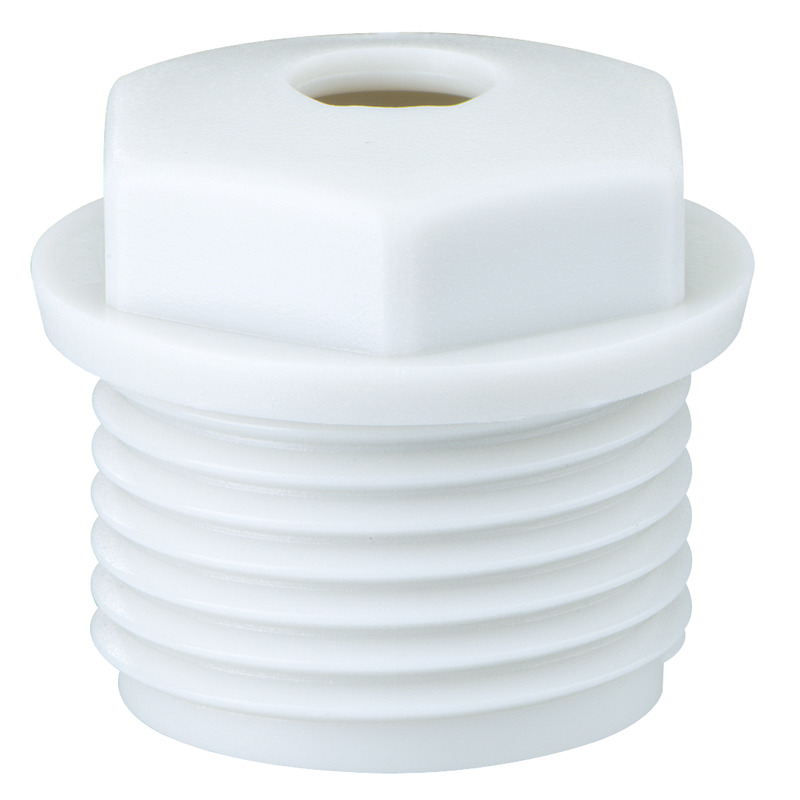

Nipple d'étranglement WNI M20

  • Dimensions : 24 x 24 x 20 mm
  • Référence produit: 21342001

Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Nipple d'étranglement WNI M25

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 21342501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Nipple d'étranglement WNI M32

  • Dimensions : 37,5 x 37,5 x 25 mm
  • Référence produit: 21343201

Plage d'étanchéité 11 - 22 mm, Longueur du filetage 14 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M32-MGM

  • Dimensions : 40 x 40 x 50 mm
  • Référence produit: 22743201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M40-MGM

  • Dimensions : 50 x 50 x 54 mm
  • Référence produit: 22744001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Bouchon de fermeture VST M20

  • Dimensions : 24,5 x 24,5 x 13,5 mm
  • Référence produit: 23142001

Plage d'étanchéité 8 - 13,5 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Bouchon de fermeture VST M25

  • Dimensions : 29,5 x 29,5 x 14,1 mm
  • Référence produit: 23142501

Plage d'étanchéité 9 - 16 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...

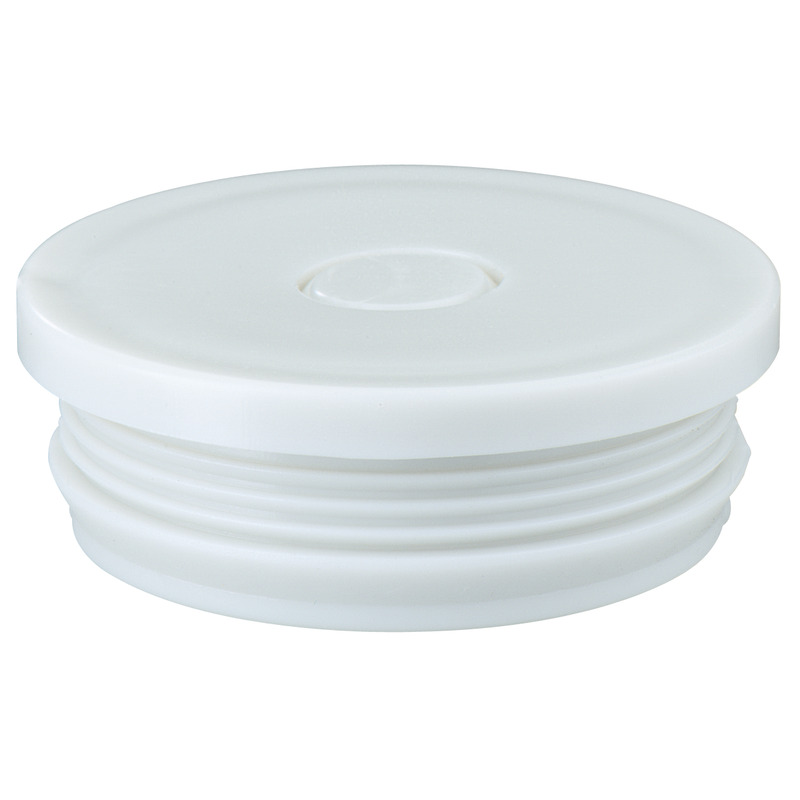

Bouchon de fermeture VST M32

  • Dimensions : 36,5 x 36,5 x 14,1 mm
  • Référence produit: 23143201

Plage d'étanchéité 13 - 23 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Bouchon de fermeture VST M40

  • Dimensions : 44,5 x 44,5 x 14,6 mm
  • Référence produit: 23144001

Plage d'étanchéité 17 - 30 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Passe-câbles à double membrane DMS M20/w

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26012001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25/w

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26012501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M32

  • Dimensions : 36,7 x 36,7 x 14,7 mm
  • Référence produit: 26043201

Plage d'étanchéité 13 - 21 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

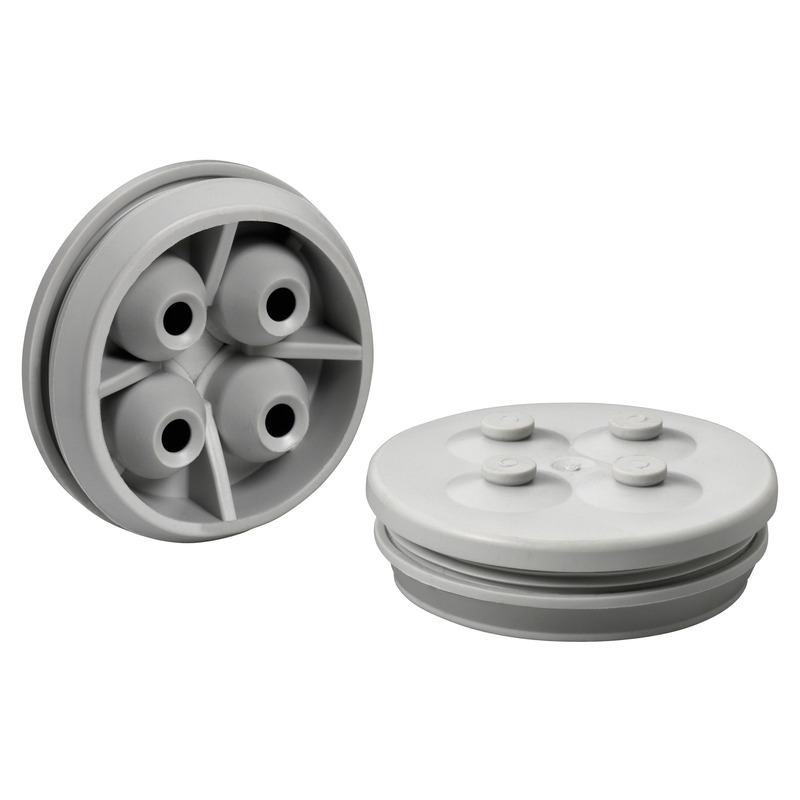

Passe-câbles à double membrane DMS M32/4

  • Dimensions : 36,7 x 12,9 x 36,7 mm
  • Référence produit: 26043301

Plage d'étanchéité 3,5 - 6 mm par entrée



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, max. quatre entrées de...



Passe-câbles à double membrane DMS M40

  • Dimensions : 46,5 x 46,5 x 18,6 mm
  • Référence produit: 26044001

Plage d'étanchéité 17 - 28 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Pastille de ventilation BST M20/sw

  • Dimensions : 25,2 x 11,9 x 25,2 mm
  • Référence produit: 26202001

noir



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Pastille de ventilation BST M20

  • Dimensions : 25,22 x 11,9 x 25,2 mm
  • Référence produit: 26242001

gris



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
