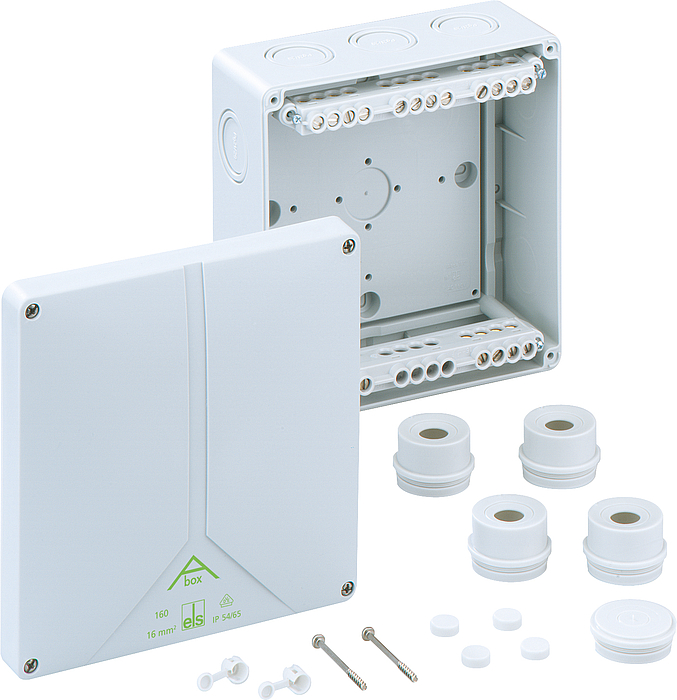

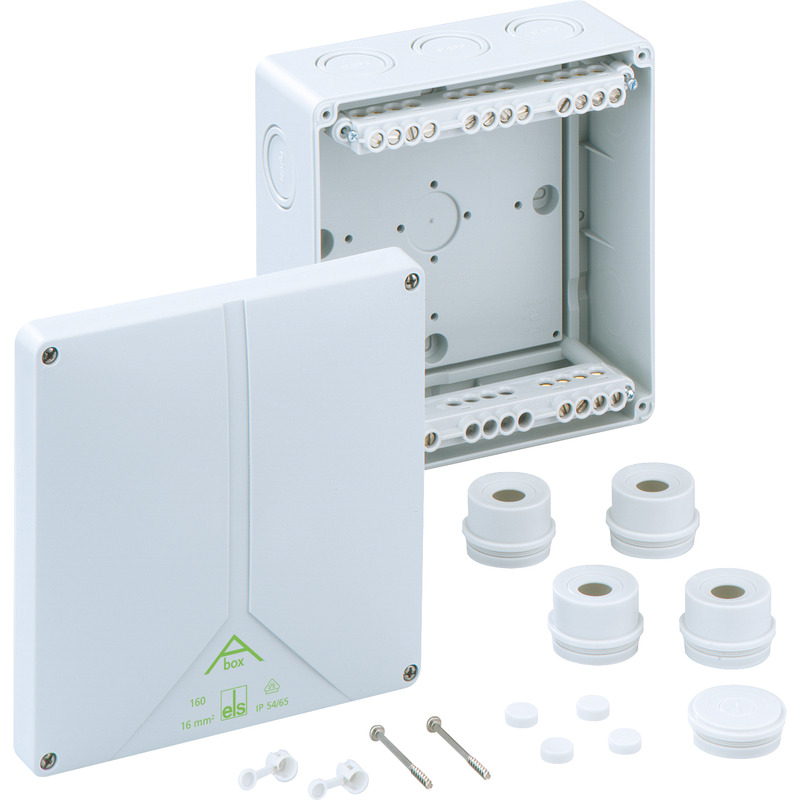

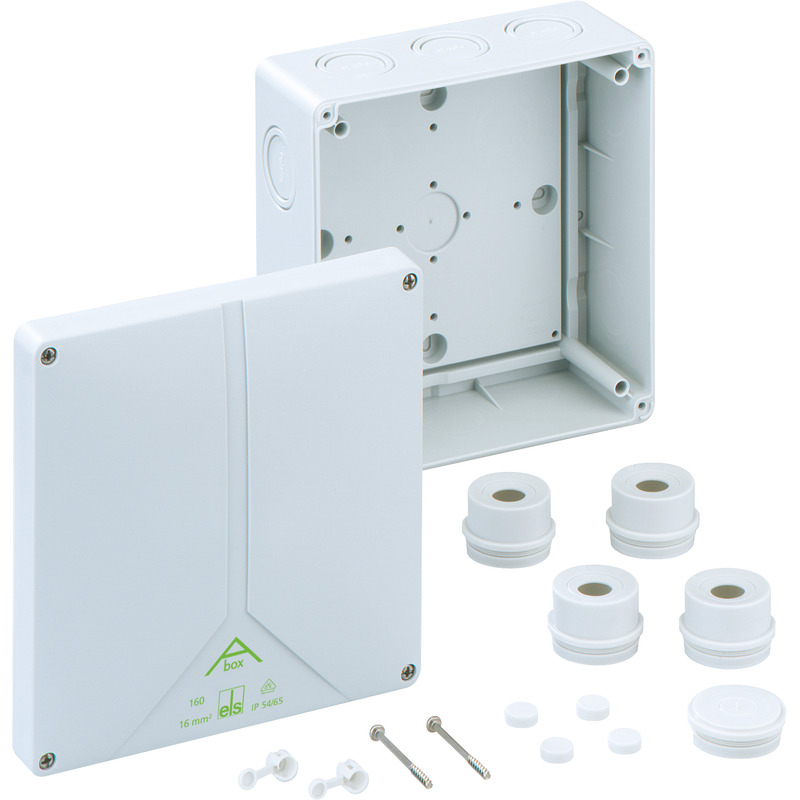

Abox 160-16² Abox 160-16²

Boîte de raccordement

Abox 160-16²

Référence produit: 81641001 | Dimensions: 180 x 180 x 91 mm

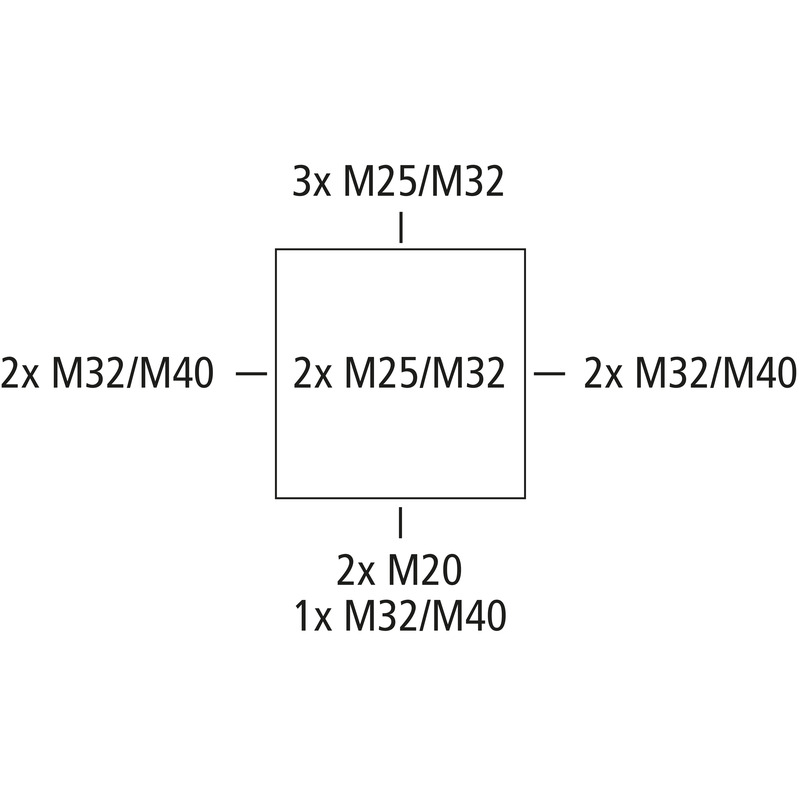

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 16 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25/M32/M40, (2 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur

gris, avec borne à vis en saillie, 5 pôles - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)

Accessoires joints:
4 Entrée de câbles IP54 M40 Plage d'étanchéité 17 - 30 mm, 1 bouchon de fermeture M40, 1 Kit de plomberie

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 16 mm²
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 180 mm
Longueur 180 mm
Hauteur 91 mm
Poids 0.6474 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902110179
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polystyrène
Matériau de la partie supérieure Polystyrène
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (1 Mo)

Fiche cotée

Plan dimensionnel pdf (417 Ko)
Plan dimensionnel dxf (4 Mo)
Plan dimensionnel dwg (883 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

CE Explication DE/EN/PL pdf (313 Ko)
CE Explication DE/EN/FR pdf (220 Ko)
VDE Certificat DE/EN pdf (679 Ko)
UKCA Explication EN pdf (49 Ko)
