Ce produit est obsolète. expire à 28.02.2025

Boîte de raccordement

Abox m 040 AB SB-L

Référence produit: 81270701 | Dimensions: 94 x 94 x 57 mm

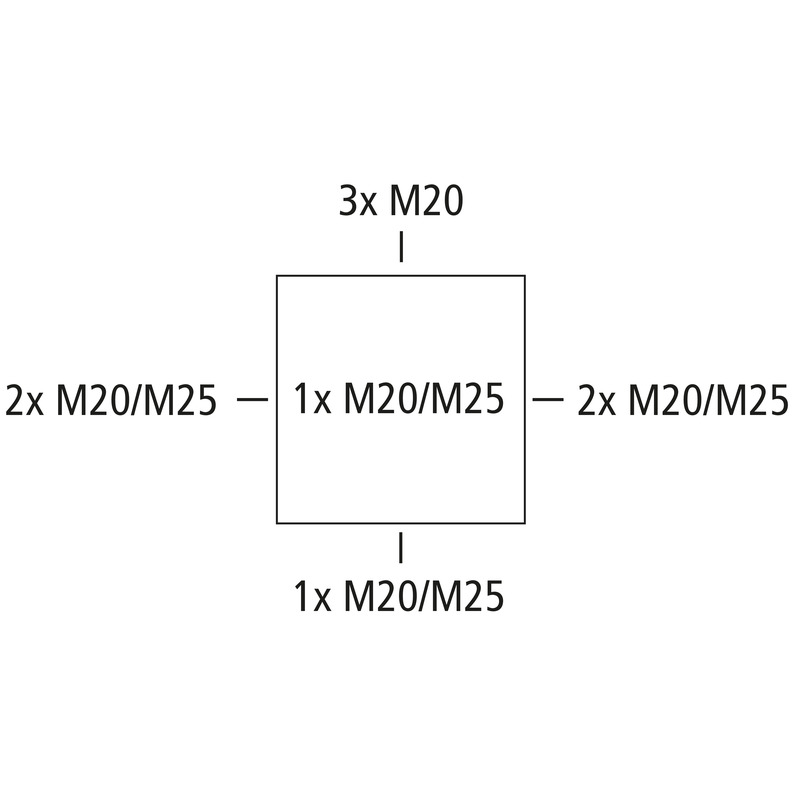

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 4 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25, (1 Arrière, 8 latéral), points de fixation externes, pour installations standard en intérieur

gris, avec couvercle rouge, sans bornes, pour marquage des circuits d’éclairage de sécurité

Accessoires joints:
3 entrées de câbles IP54 M20 plage d'étanchéité 8-13,5 mm, 3 entrées de câbles IP54 M25 plage d'étanchéité 9-18,5 mm

Accès à un produit industriel https://www.spelsberg.fr/p/50370401/

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP54/IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	rouge

Dimensions

Largeur	94 mm
Longueur	94 mm
Hauteur	57 mm
Poids	0.1403 kg

Propriétés du matériel

Résistant aux UV	non
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK07
Plombable	oui
Couple de la vis du couvercle	1 Nm
Fixation	points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C
Lieu d’installation	Zone intérieure

Sales Information

EAN	4013902606542
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polystyrène
Matériau de la partie supérieure	Polystyrène
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	dxf (5 Mo)
Plan dimensionnel	dwg (971 Ko)
Plan dimensionnel	jpg (1 Mo)
Plan dimensionnel	pdf (436 Ko)
