Abox SL-6² Abox SL-6²

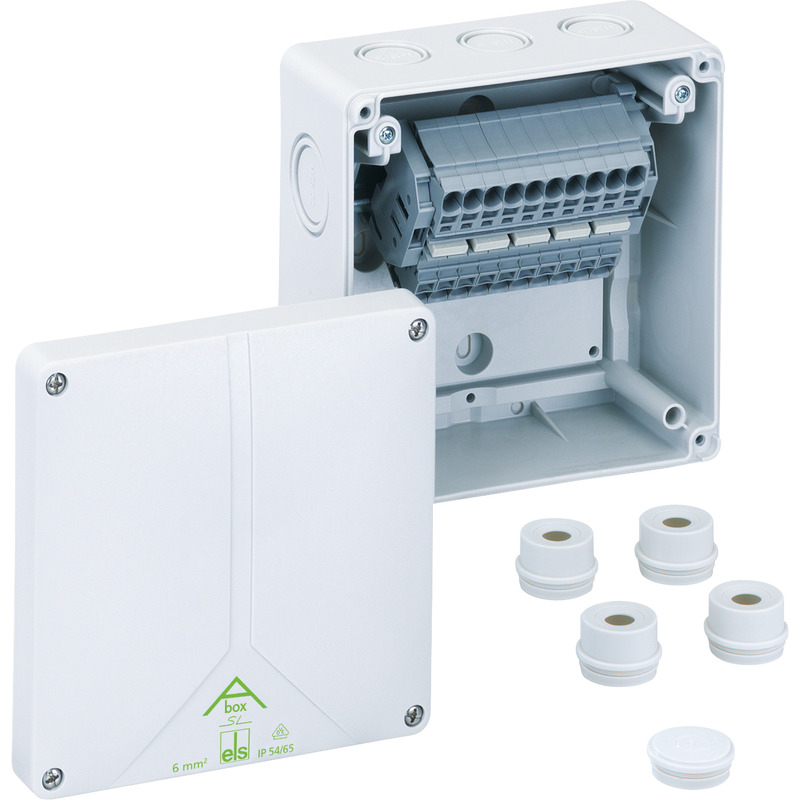

Boîte de raccordement

Abox SL-6²

Référence produit: 81081001 | Dimensions: 140 x 140 x 79 mm

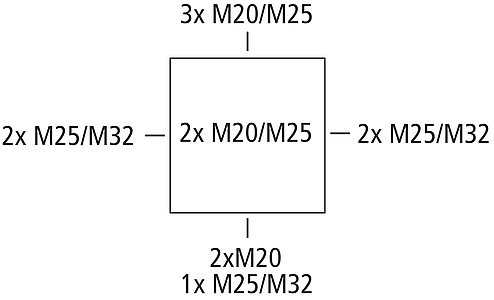

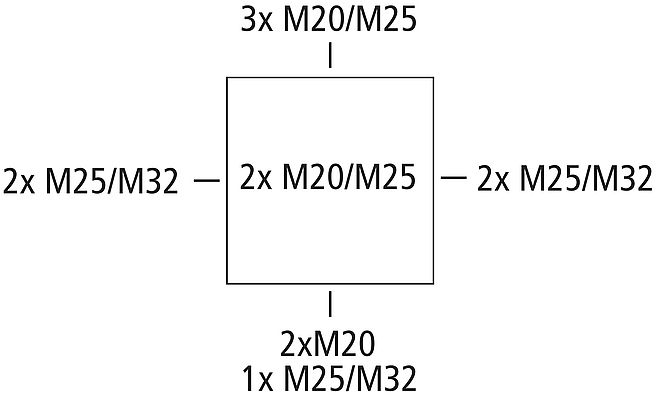

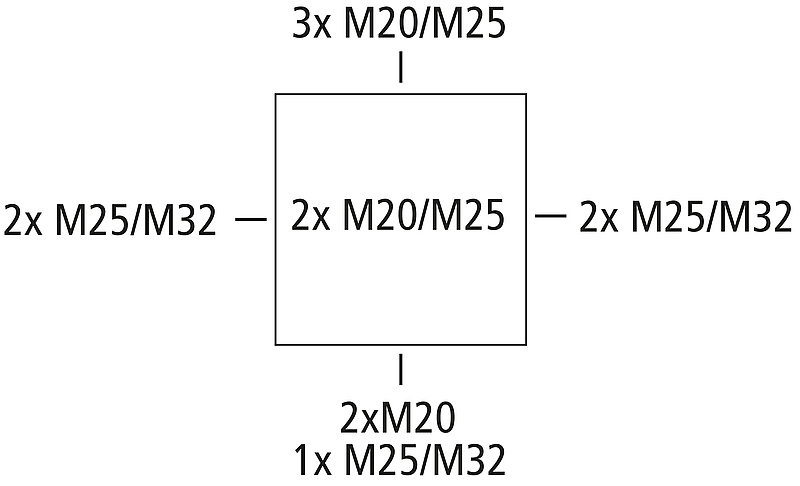

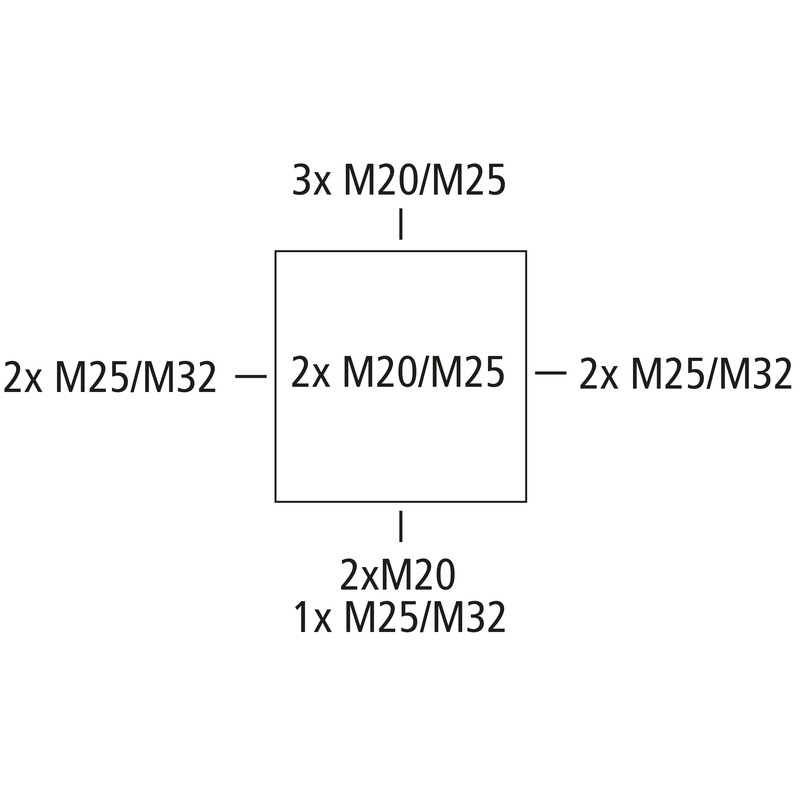

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 6 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25/M32, (2 Arrière, 10 latéral), points de fixation internes, avec bornes sans vis pour installations standard en intérieur

gris, avec borne sans vis en saillie Wago 2006-1201, 5 pôles, section nominale max. selon DIN EN 60998 : 6 mm² pour une capacité de courant de 41 A, section acceptée par pôle : 4 x 0,5 à 10 mm² rigide et souple

Accessoires joints:
4 Entrée de câbles IP54 M32 Plage d'étanchéité 13 - 23 mm, 1 bouchon de fermeture M32

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 6 mm²
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 140 mm
Longueur 140 mm
Hauteur 79 mm
Poids 0.4392 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902931088
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polystyrène
Matériau de la partie supérieure Polystyrène
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
