Abzweigkasten Abox SLK-2,5² (80780701) Abox (jusqu'en 2024): Spelsberg
Cet article est archivé!

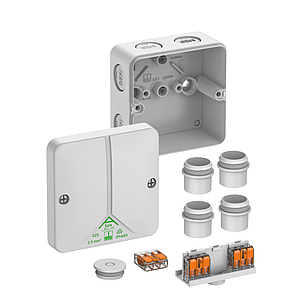

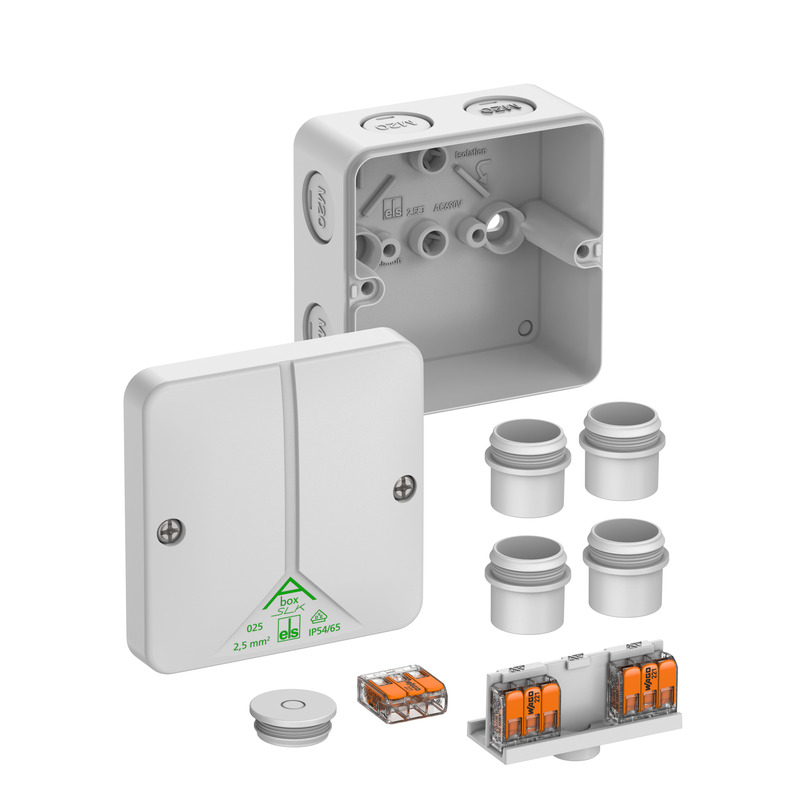

Boîte de raccordement

Abox SLK-2,5²

Référence produit: 80780701 | Dimensions: 82 x 82 x 52 mm

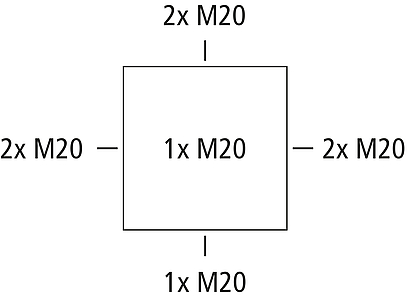

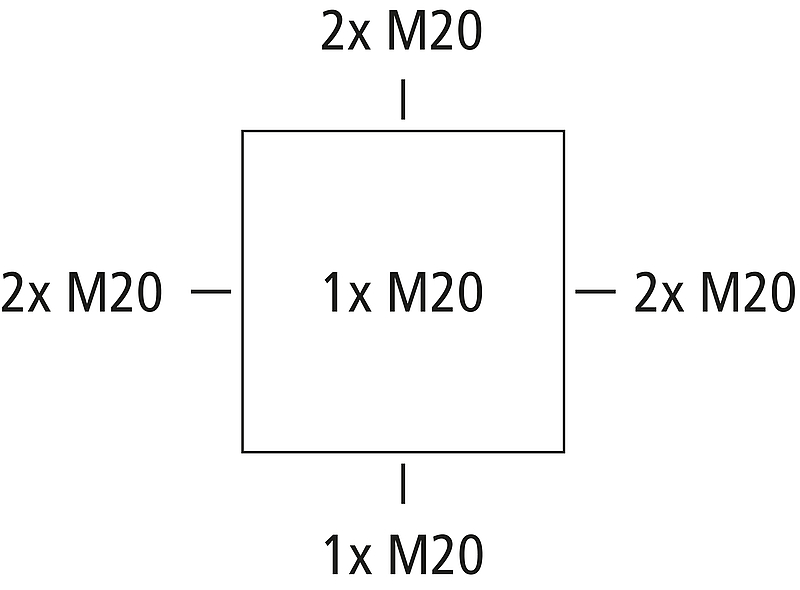

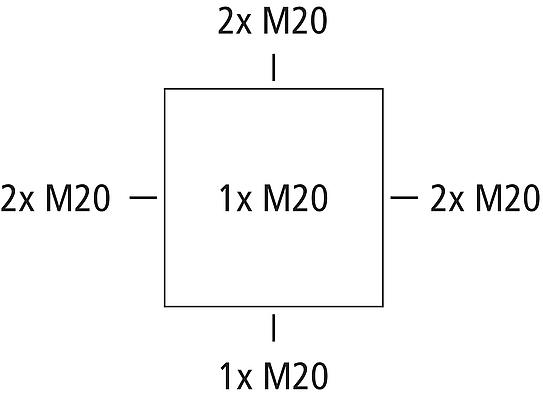

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 2,5 mm², Ui=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20, (1 Arrière, 7 latéral), points de fixation internes, avec bornes sans vis pour installations standard en intérieur

gris, In=24 Ampères, avec 3 bornes Wago 221-413 - 2,5 mm² 3 fils sans vis fixées au fond du boitier, section acceptée par pôle : 3 x 0,2 à 2,5 mm² rigide Cu et 3 x 0,14 à 2,5 mm² souple Cu

Accessoires joints:
4 entrées de câbles IP54 M20 plage d'étanchéité 8 - 13,5 mm, 1 bouchon de fermeture M20

Propriétés électriques

Tension nominale d'isolement CA 450 V
Section de conducteur max. 2,5 mm²
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 82 mm
Longueur 82 mm
Hauteur 52 mm
Poids 0.11 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902668984
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polystyrène
Matériau de la partie supérieure Polystyrène
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel dwg (861 Ko)
Plan dimensionnel dxf (4 Mo)
Plan dimensionnel pdf (380 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

CE Explication DE/EN/FR pdf (63 Ko)
VDE Certificat DE/EN pdf (768 Ko)

Accessoires

Embout de montage AST M20

  • Dimensions : 24,5 x 24,5 x 22,5 mm
  • Référence produit: 23042001

Plage d'étanchéité 8 - 13,5 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Cet article est archivé!

Kit de plombage Abox PST

  • Dimensions : 10 x 25 x 12,5 mm
  • Référence produit: 89001001

pour boîtes de dérivation Abox/Abox-i 025 à 100, (livré de série à...



Kit de plombage



Texte du produit
