Abzweigkasten Abox 060-L (80690701) Abox (jusqu'en 2024): Spelsberg
Ce produit est obsolète. expire à 28.02.2025

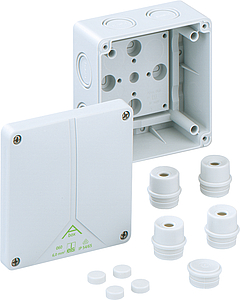

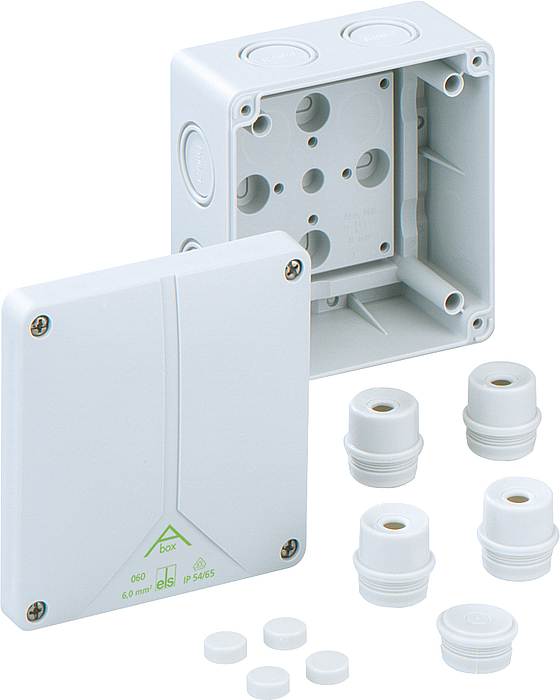

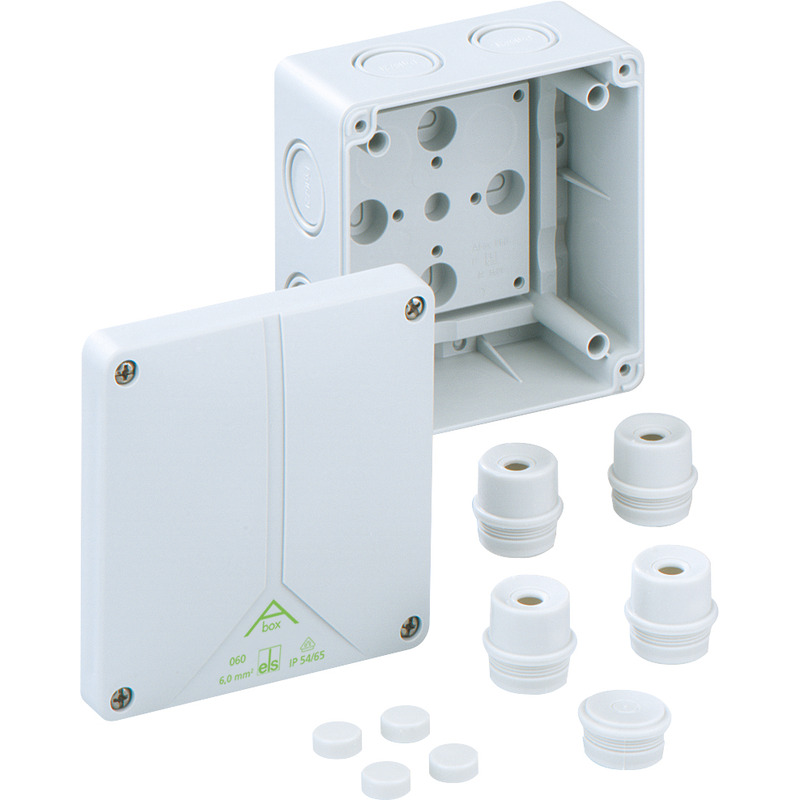

Boîte de raccordement

Abox 060-L

Référence produit: 80690701 | Dimensions: 110 x 110 x 67 mm

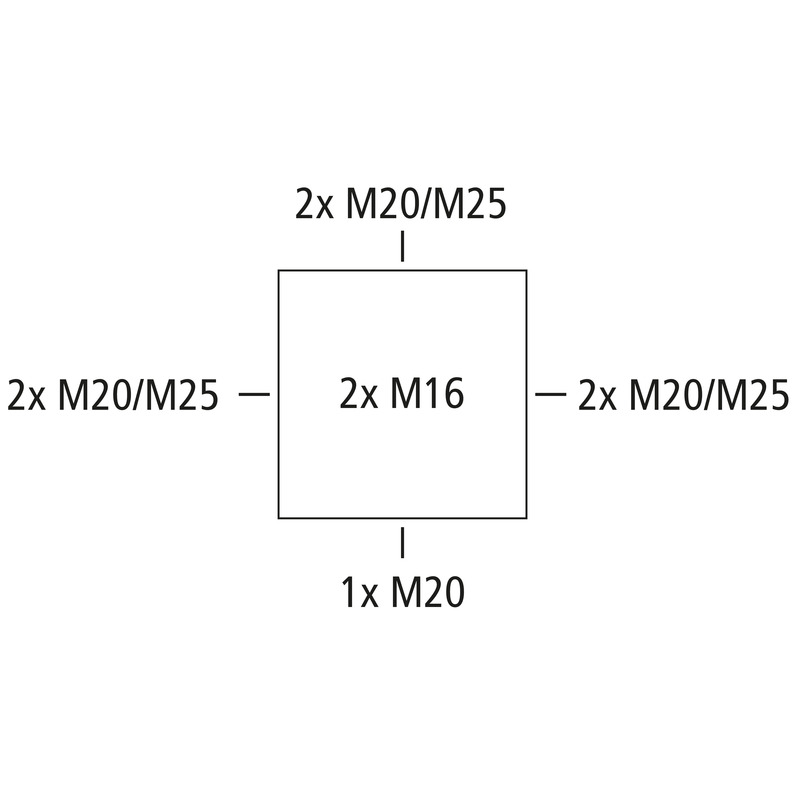

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 6 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25, (2 Arrière, 7 latéral), points de fixation internes, pour installations standard en intérieur

gris, sans bornes

Accessoires joints:
4 Entrée de câbles IP54 M25 Plage d'étanchéité 9 - 18,5 mm, 1 bouchon de fermeture M25

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 6 mm²
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 110 mm
Longueur 110 mm
Hauteur 67 mm
Poids 0.185 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902110193
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85389099

Matériau

Matériau de la partie inférieure Polystyrène
Matériau de la partie supérieure Polystyrène
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (1 Mo)

Fiche cotée

Plan dimensionnel pdf (369 Ko)
Plan dimensionnel dxf (4 Mo)
Plan dimensionnel dwg (748 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

VDE Certificat DE/EN pdf (679 Ko)
CE Explication DE/EN/FR pdf (220 Ko)
CE Explication DE/EN/PL pdf (313 Ko)
UKCA Explication EN pdf (49 Ko)

Accessoires

Kit de combinaison de boîtiers KS M20

  • Dimensions : 100 x 40 x 30 mm
  • Référence produit: 19202001

Longueur du filetage 17 mm



Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...



Kit de combinaison de boîtiers KS M25

  • Dimensions : 36 x 32 x 27 mm
  • Référence produit: 19202501

Longueur du filetage 19 mm



Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...



Kit de combinaison de boîtiers KS M25-gro

  • Dimensions : 36 x 32 x 22 mm
  • Référence produit: 19202601

Longueur du filetage 22 mm



Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...



Rail normalisé NS 35-81

  • Dimensions : 35 x 81,0 x 7,5 mm
  • Référence produit: 19808101

pour TK 1111, TK 1309, TK 1313, TK 1809, TK 1811 et Abox/Abox-i 060,...



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm. y compris vis de fixation



Bouchon WST M20

  • Dimensions : 24 x 24 x 20 mm
  • Référence produit: 20342001

Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Bouchon WST M25

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 20342501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Contre-écrou GMU PA M20

  • Dimensions : 29 x 29 x 6 mm
  • Référence produit: 20842001

Filetage M20x1,5



Contre-écrou pour nipple d'étranglement métrique et passe-câble, polyamide



Contre-écrou GMU PA M25

  • Dimensions : 36 x 36 x 6 mm
  • Référence produit: 20842501

Filetage M25x1,5



Contre-écrou pour nipple d'étranglement métrique et passe-câble, polyamide



Nipple d'étranglement WNI M20

  • Dimensions : 24 x 24 x 20 mm
  • Référence produit: 21342001

Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Nipple d'étranglement WNI M25

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 21342501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Nipple étagé SNI M20

  • Dimensions : 25 x 25 x 17 mm
  • Référence produit: 21642001

Plage d'étanchéité 5 - 16 mm



passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...



Nipple étagé SNI M25

  • Dimensions : 30 x 30 x 19 mm
  • Référence produit: 21642501

Plage d'étanchéité 5 - 21 mm



passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...



Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Embout de montage AST M20

  • Dimensions : 24,5 x 24,5 x 22,5 mm
  • Référence produit: 23042001

Plage d'étanchéité 8 - 13,5 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Embout de montage AST M25

  • Dimensions : 29,5 x 29,5 x 22,6 mm
  • Référence produit: 23042501

Plage d'étanchéité 9 - 18,5 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Bouchon de fermeture VST M20

  • Dimensions : 24,5 x 24,5 x 13,5 mm
  • Référence produit: 23142001

Plage d'étanchéité 8 - 13,5 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Bouchon de fermeture VST M25

  • Dimensions : 29,5 x 29,5 x 14,1 mm
  • Référence produit: 23142501

Plage d'étanchéité 9 - 16 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Passe-câbles à double membrane DMS M20/sw

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26002001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M20/w

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26012001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25/w

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26012501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Pastille de ventilation BST M20/sw

  • Dimensions : 25,2 x 11,9 x 25,2 mm
  • Référence produit: 26202001

noir



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Pastille de ventilation BST M20

  • Dimensions : 25,22 x 11,9 x 25,2 mm
  • Référence produit: 26242001

gris



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Raccord de tube RST M20

  • Dimensions : 29 x 26 x 38 mm
  • Référence produit: 28842001

pour tubes avec un diamètre externe de 20 mm



Tubulure de préhension des tubes lisses, avec contre-écrou, polystyrène, gris



Raccord de tube RST M25

  • Dimensions : 36 x 32 x 38 mm
  • Référence produit: 28842501

pour tubes avec un diamètre externe de 25 mm



Tubulure de préhension des tubes lisses, avec contre-écrou, polystyrène, gris



Bloc de bornes Abox 060 KLS-6²

  • Dimensions : 46,6 x 17,8 x 31,5 mm
  • Référence produit: 84000601

5-pôles - 6 mm²



Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V



Cet article est archivé!

Kit de plombage Abox PST

  • Dimensions : 10 x 25 x 12,5 mm
  • Référence produit: 89001001

pour boîtes de dérivation Abox/Abox-i 025 à 100, (livré de série à...



Kit de plombage



Cet article est archivé!

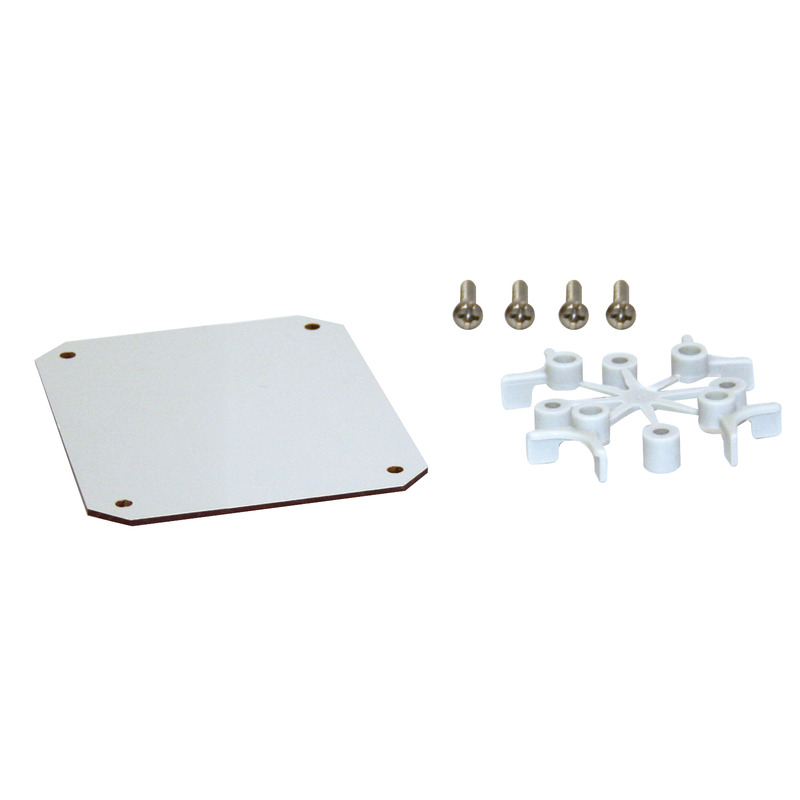

Plaque de montage Abox 060 MPI

  • Dimensions : 83 x 83 x 2,5 mm
  • Référence produit: 89500601

pour Abox/Abox-i 060



Plaque de montage en isolant à laminage mélamine, épaisseur 2,5 mm, gris livré avec vis de fixation
