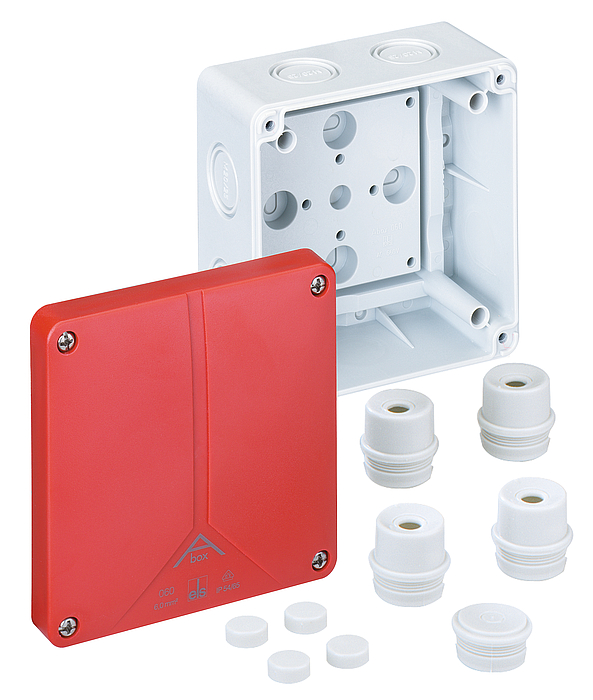

Boîte de raccordement
Référence produit: 80670701 | Dimensions: 110 x 110 x 67 mm

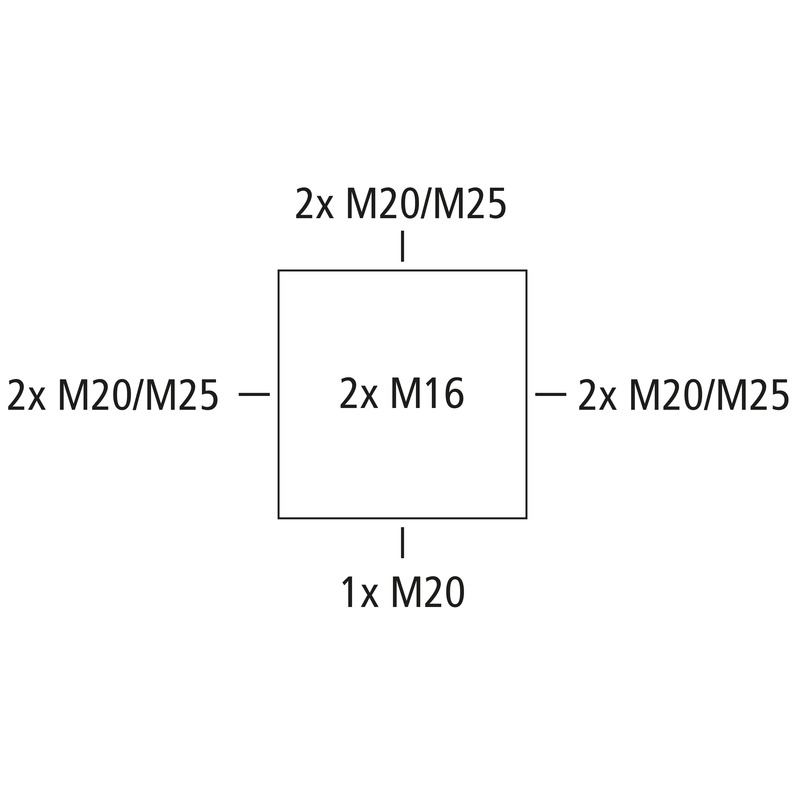

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 6 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25, (2 Arrière, 7 latéral), points de fixation internes, pour installations standard en intérieur
gris, avec couvercle rouge, sans bornes, pour marquage des circuits d’éclairage de sécurité
Accessoires joints:
4 Entrée de câbles IP54 M25 Plage d'étanchéité 9 - 18,5 mm, 1 bouchon de fermeture M25
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 6 mm² |
| Classe de protection | II |
| Type de protection | IP54/IP65 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | rouge |
| Largeur | 110 mm |
|---|---|
| Longueur | 110 mm |
| Hauteur | 67 mm |
| Poids | 0.1845 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament selon EN 60695-2-11 | 650 °C |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Couple de la vis du couvercle | 1 Nm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902882144 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Matériau de la partie inférieure | Polystyrène |
|---|---|
| Matériau de la partie supérieure | Polystyrène |
| Matériau de la vis pour couvercle | Acier inoxydable V2A |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
