Ce produit est obsolète. expire à 28.02.2025
Accès au produit successeur
Abox 060-6² Abox 060-6²

Boîte de raccordement

Abox 060-6²

Référence produit: 80640701 | Dimensions: 110 x 110 x 67 mm

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 6 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25, (2 Arrière, 7 latéral), points de fixation internes, pour installations standard en intérieur

gris, avec borne à vis en saillie, 5 pôles - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

Accessoires joints:

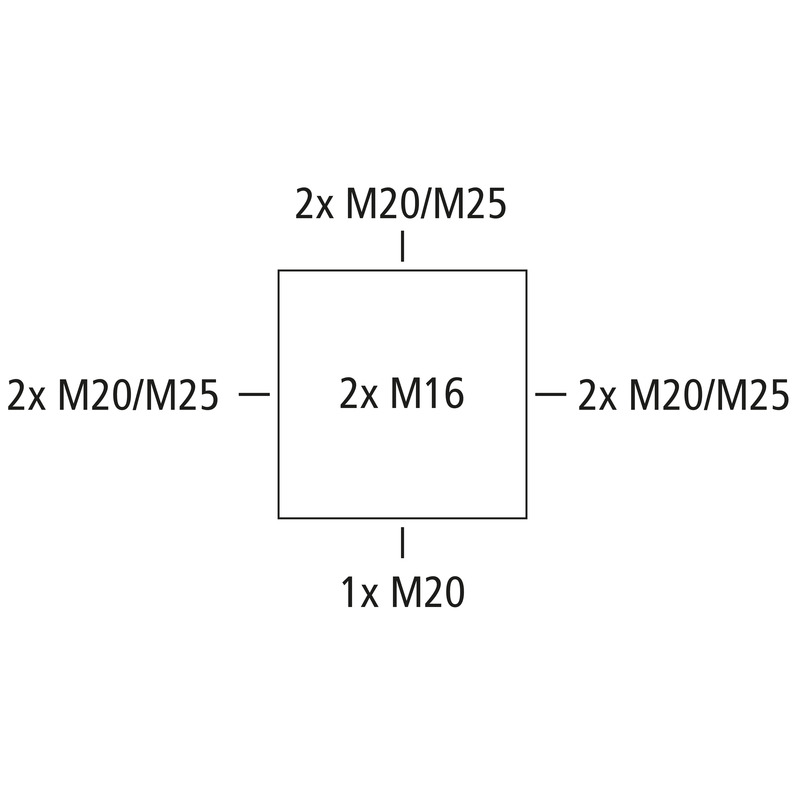

4 Entrée de câbles IP54 M25 Plage d'étanchéité 9 - 18,5 mm, 1 bouchon de fermeture M25

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 6 mm²
Classe de protection II
Type de protection IP54/IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 110 mm
Longueur 110 mm
Hauteur 67 mm
Poids 0.2226 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902110155
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polystyrène
Matériau de la partie supérieure Polystyrène
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (1 Mo)

Fiche cotée

Plan dimensionnel pdf (369 Ko)
Plan dimensionnel dxf (4 Mo)
Plan dimensionnel dwg (748 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

CE Explication DE/EN/PL pdf (313 Ko)
VDE Certificat DE/EN pdf (679 Ko)
UKCA Explication EN pdf (49 Ko)
CE Explication DE/EN/FR pdf (220 Ko)

Accessoires

Kit de combinaison de boîtiers - KS M20

Kit de combinaison de boîtiers KS M20

  • Dimensions : 100 x 40 x 30 mm
  • Référence produit: 19202001

Longueur du filetage 17 mm



Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...



Liste de surveillance
Détails
Kit de combinaison de boîtiers - KS M25

Kit de combinaison de boîtiers KS M25

  • Dimensions : 36 x 32 x 27 mm
  • Référence produit: 19202501

Longueur du filetage 19 mm



Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...



Liste de surveillance
Détails
Kit de combinaison de boîtiers - KS M25-gro

Kit de combinaison de boîtiers KS M25-gro

  • Dimensions : 36 x 32 x 22 mm
  • Référence produit: 19202601

Longueur du filetage 22 mm



Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...



Liste de surveillance
Détails
Rail normalisé - NS 35-81

Rail normalisé NS 35-81

  • Dimensions : 35 x 81,0 x 7,5 mm
  • Référence produit: 19808101

pour TK 1111, TK 1309, TK 1313, TK 1809, TK 1811 et Abox/Abox-i 060,...



Rail normalisé selon DIN EN 60715, 35 x 7,5 mm. y compris vis de fixation



Liste de surveillance
Détails
Bouchon - WST M20

Bouchon WST M20

  • Dimensions : 24 x 24 x 20 mm
  • Référence produit: 20342001

Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Liste de surveillance
Détails
Bouchon - WST M25

Bouchon WST M25

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 20342501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Liste de surveillance
Détails
Contre-écrou - GMU PA M20

Contre-écrou GMU PA M20

  • Dimensions : 29 x 29 x 6 mm
  • Référence produit: 20842001

Filetage M20x1,5



Contre-écrou pour nipple d'étranglement métrique et passe-câble, polyamide



Liste de surveillance
Détails
Contre-écrou - GMU PA M25

Contre-écrou GMU PA M25

  • Dimensions : 36 x 36 x 6 mm
  • Référence produit: 20842501

Filetage M25x1,5



Contre-écrou pour nipple d'étranglement métrique et passe-câble, polyamide



Liste de surveillance
Détails
Nipple d'étranglement - WNI M20

Nipple d'étranglement WNI M20

  • Dimensions : 24 x 24 x 20 mm
  • Référence produit: 21342001

Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Liste de surveillance
Détails
Nipple d'étranglement - WNI M25

Nipple d'étranglement WNI M25

  • Dimensions : 29,5 x 29,5 x 22 mm
  • Référence produit: 21342501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Liste de surveillance
Détails
Nipple étagé - SNI M20

Nipple étagé SNI M20

  • Dimensions : 25 x 25 x 17 mm
  • Référence produit: 21642001

Plage d'étanchéité 5 - 16 mm



passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...



Liste de surveillance
Détails
Nipple étagé - SNI M25

Nipple étagé SNI M25

  • Dimensions : 30 x 30 x 19 mm
  • Référence produit: 21642501

Plage d'étanchéité 5 - 21 mm



passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...



Liste de surveillance
Détails
Presse-étoupes - KVR M20-MGM

Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M20-GDB/MGM

Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Presse-étoupes - KVR M25-MGM

Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Liste de surveillance
Détails
Embout de montage - AST M20

Embout de montage AST M20

  • Dimensions : 24,5 x 24,5 x 22,5 mm
  • Référence produit: 23042001

Plage d'étanchéité 8 - 13,5 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Liste de surveillance
Détails
Embout de montage - AST M25

Embout de montage AST M25

  • Dimensions : 29,5 x 29,5 x 22,6 mm
  • Référence produit: 23042501

Plage d'étanchéité 9 - 18,5 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Liste de surveillance
Détails
Bouchon de fermeture - VST M20

Bouchon de fermeture VST M20

  • Dimensions : 24,5 x 24,5 x 13,5 mm
  • Référence produit: 23142001

Plage d'étanchéité 8 - 13,5 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Liste de surveillance
Détails
Bouchon de fermeture - VST M25

Bouchon de fermeture VST M25

  • Dimensions : 29,5 x 29,5 x 14,1 mm
  • Référence produit: 23142501

Plage d'étanchéité 9 - 16 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M20/sw

Passe-câbles à double membrane DMS M20/sw

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26002001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M20/w

Passe-câbles à double membrane DMS M20/w

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26012001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M25/w

Passe-câbles à double membrane DMS M25/w

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26012501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M20

Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Passe-câbles à double membrane - DMS M25

Passe-câbles à double membrane DMS M25

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Liste de surveillance
Détails
Pastille de ventilation - BST M20/sw

Pastille de ventilation BST M20/sw

  • Dimensions : 25,2 x 11,9 x 25,2 mm
  • Référence produit: 26202001

noir



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Liste de surveillance
Détails
Pastille de ventilation - BST M20

Pastille de ventilation BST M20

  • Dimensions : 25,22 x 11,9 x 25,2 mm
  • Référence produit: 26242001

gris



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Liste de surveillance
Détails
Raccord de tube - RST M20

Raccord de tube RST M20

  • Dimensions : 29 x 26 x 38 mm
  • Référence produit: 28842001

pour tubes avec un diamètre externe de 20 mm



Tubulure de préhension des tubes lisses, avec contre-écrou, polystyrène, gris



Liste de surveillance
Détails
Raccord de tube - RST M25

Raccord de tube RST M25

  • Dimensions : 36 x 32 x 38 mm
  • Référence produit: 28842501

pour tubes avec un diamètre externe de 25 mm



Tubulure de préhension des tubes lisses, avec contre-écrou, polystyrène, gris



Liste de surveillance
Détails
Bloc de bornes - Abox 060 KLS-6²

Bloc de bornes Abox 060 KLS-6²

  • Dimensions : 46,6 x 17,8 x 31,5 mm
  • Référence produit: 84000601

5-pôles - 6 mm²



Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V



Liste de surveillance
Détails
Cet article est archivé!
Kit de plombage - Abox PST

Kit de plombage Abox PST

  • Dimensions : 10 x 25 x 12,5 mm
  • Référence produit: 89001001

pour boîtes de dérivation Abox/Abox-i 025 à 100, (livré de série à...



Kit de plombage



Liste de surveillance
Détails
Cet article est archivé!
Plaque de montage - Abox 060 MPI

Plaque de montage Abox 060 MPI

  • Dimensions : 83 x 83 x 2,5 mm
  • Référence produit: 89500601

pour Abox/Abox-i 060



Plaque de montage en isolant à laminage mélamine, épaisseur 2,5 mm, gris livré avec vis de fixation



Liste de surveillance
Détails

Données CAO

Données CAO Télécharger les données CAO 3D

Votre requête

Vos informations
Données de la société
Format CAO

Texte du produit

Produits similaires

Votre accès direct à nos experts

Vous avez des questions à propos du produit et souhaiteriez obtenir des conseils ?
Ici, vous pouvez nous laisser directement un message en faisant référence au produit.

Écrire un message
Ajouter un produit à des listes de surveillance

Listes de surveillance existantes

Nouvelle liste de surveillance

Organiser une liste de surveillance
