Abzweigkasten Abox 040 AB-4² (80540701) Abox (jusqu'en 2024): Spelsberg
Ce produit est obsolète. expire à 28.02.2025

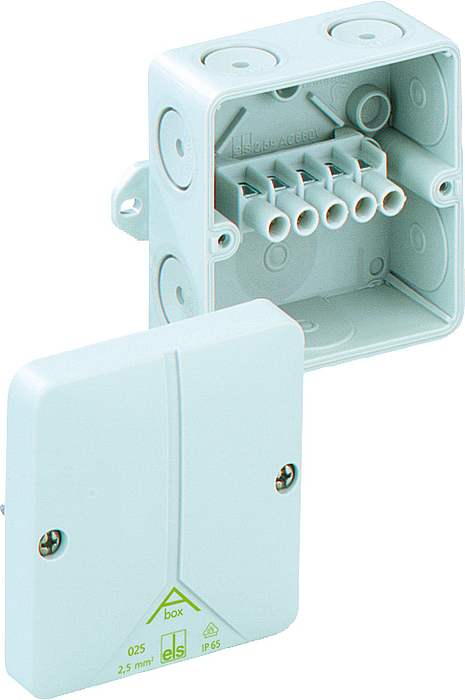

Boîte de raccordement

Abox 040 AB-4²

Référence produit: 80540701 | Dimensions: 93 x 93 x 55 mm

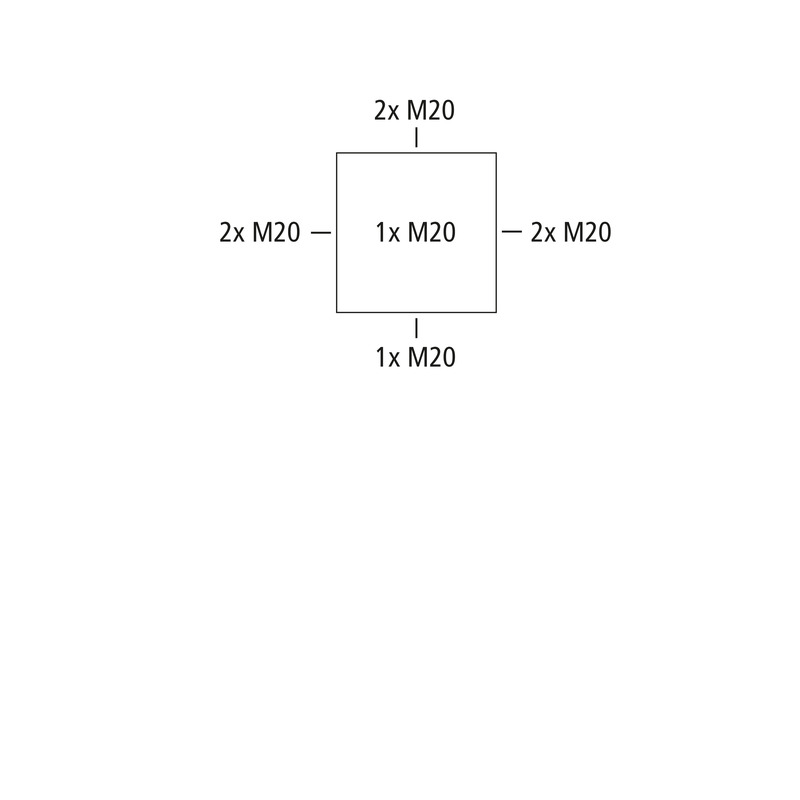

Boîte de raccordement, avec indice de protection IP65, Section nominale 4 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), membranes d'entrée souples et auto-étanches, M20, Plage d'étanchéité 2 - 16 mm, (1 Arrière, 7 latéral), points de fixation externes, pour installations standard en intérieur

gris, avec borne à vis, 5 pôles - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 4 mm²
Classe de protection II
Type de protection IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 93 mm
Longueur 93 mm
Hauteur 55 mm
Poids 0.1243 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

pour plage d’étanchéité min. 2 mm
pour plage d’étanchéité max. 16 mm
Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1 Nm
Fixation points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902954926
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polystyrène
Matériau de la partie supérieure Polystyrène
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (1 Mo)

Fiche cotée

Plan dimensionnel pdf (388 Ko)
Plan dimensionnel dxf (3 Mo)
Plan dimensionnel dwg (539 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

CE Explication DE/EN/PL pdf (313 Ko)
VDE Certificat DE/EN pdf (679 Ko)
UKCA Explication EN pdf (49 Ko)
CE Explication DE/EN/FR pdf (220 Ko)
