Abzweigkasten Abox 025-L/w (80260701) Abox (jusqu'en 2024): Spelsberg
Ce produit est obsolète. expire à 28.02.2025

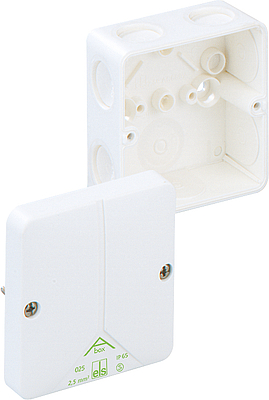

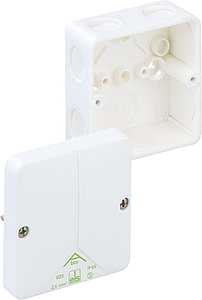

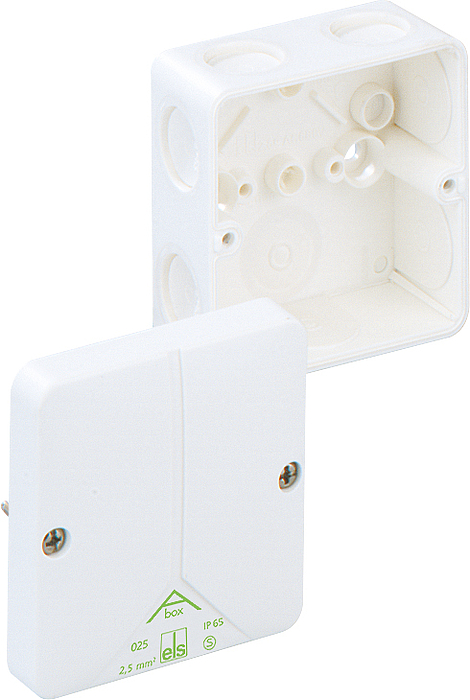

Boîte de raccordement

Abox 025-L/w

Référence produit: 80260701 | Dimensions: 80 x 80 x 52 mm

Boîte de raccordement, avec indice de protection IP65, Section nominale 2,5 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), membranes d'entrée souples et auto-étanches, M20, Plage d'étanchéité 2 - 16 mm, (1 Arrière, 7 latéral), points de fixation internes, pour installations standard en intérieur

blanc, sans bornes

Propriétés électriques

Tension de service nominale AC 690 V
Tension nominale d'isolement CA 690 V
Section de conducteur max. 2,5 mm²
Classe de protection II
Type de protection IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure blanc
Couleur de la partie supérieure blanc

Dimensions

Largeur 80 mm
Longueur 80 mm
Hauteur 52 mm
Poids 0.078 kg

Propriétés du matériel

Résistant aux UV non
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

pour plage d’étanchéité min. 2 mm
pour plage d’étanchéité max. 16 mm
Type de fixation Montage mural/au plafond
Résistance aux chocs IK07
Plombable oui
Couple de la vis du couvercle 1 Nm
Fixation points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C
Lieu d’installation Zone intérieure

Sales Information

EAN 4013902110070
Packing Unit Code C62
ETIM Class EC002600
Numéro de tarif des douanes 85389099

Matériau

Matériau de la partie inférieure Polystyrène
Matériau de la partie supérieure Polystyrène
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (1 Mo)

Fiche cotée

Plan dimensionnel pdf (362 Ko)
Plan dimensionnel dxf (2 Mo)
Plan dimensionnel dwg (477 Ko)
Plan dimensionnel jpg (1 Mo)

Certificat

UKCA Explication EN pdf (49 Ko)
CE Explication DE/EN/FR pdf (220 Ko)
CE Explication DE/EN/PL pdf (313 Ko)
VDE Certificat DE/EN pdf (679 Ko)

Accessoires

Bloc de bornes Abox 025/040 KLS-2,5²/4²

  • Dimensions : 46,6 x 17,8 x 31,5 mm
  • Référence produit: 84000401

5 pôles - 2,5/4 mm²



Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V



Kit de combinaison de boîtiers KS M20

  • Dimensions : 100 x 40 x 30 mm
  • Référence produit: 19202001

Longueur du filetage 17 mm



Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...



Bouchon WST M20

  • Dimensions : 24 x 24 x 20 mm
  • Référence produit: 20342001

Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris



Nipple d'étranglement WNI M20

  • Dimensions : 24 x 24 x 20 mm
  • Référence produit: 21342001

Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm



Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris



Nipple étagé SNI M20

  • Dimensions : 25 x 25 x 17 mm
  • Référence produit: 21642001

Plage d'étanchéité 5 - 16 mm



passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...



Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Embout de montage AST M20

  • Dimensions : 24,5 x 24,5 x 22,5 mm
  • Référence produit: 23042001

Plage d'étanchéité 8 - 13,5 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Bouchon de fermeture VST M20

  • Dimensions : 24,5 x 24,5 x 13,5 mm
  • Référence produit: 23142001

Plage d'étanchéité 8 - 13,5 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...



Passe-câbles à double membrane DMS M20/w

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26012001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Pastille de ventilation BST M20/sw

  • Dimensions : 25,2 x 11,9 x 25,2 mm
  • Référence produit: 26202001

noir



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Pastille de ventilation BST M20

  • Dimensions : 25,22 x 11,9 x 25,2 mm
  • Référence produit: 26242001

gris



Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...



Raccord de tube RST M20

  • Dimensions : 29 x 26 x 38 mm
  • Référence produit: 28842001

pour tubes avec un diamètre externe de 20 mm



Tubulure de préhension des tubes lisses, avec contre-écrou, polystyrène, gris



Cet article est archivé!

Kit de plombage Abox PST

  • Dimensions : 10 x 25 x 12,5 mm
  • Référence produit: 89001001

pour boîtes de dérivation Abox/Abox-i 025 à 100, (livré de série à...



Kit de plombage
