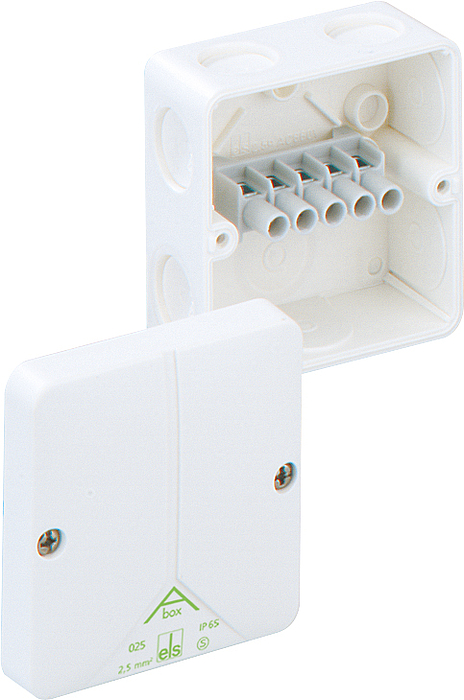

Boîte de raccordement
Référence produit: 80210701 | Dimensions: 80 x 80 x 52 mm
Boîte de raccordement, avec indice de protection IP65, Section nominale 2,5 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), membranes d'entrée souples et auto-étanches, M20, Plage d'étanchéité 2 - 16 mm, (1 Arrière, 7 latéral), points de fixation internes, pour installations standard en intérieur
blanc, In=24 Ampères, avec borne à vis, 5 pôles - 2,5 mm² (4 x 1,5² / 4 x 2,5²)
| Tension de service nominale AC | 690 V |
|---|---|
| Tension nominale d'isolement CA | 690 V |
| Section de conducteur max. | 2,5 mm² |
| Classe de protection | II |
| Type de protection | IP65 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | blanc |
|---|---|
| Couleur de la partie supérieure | blanc |
| Largeur | 80 mm |
|---|---|
| Longueur | 80 mm |
| Hauteur | 52 mm |
| Poids | 0.1 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament selon EN 60695-2-11 | 650 °C |
| pour plage d’étanchéité min. | 2 mm |
|---|---|
| pour plage d’étanchéité max. | 16 mm |
| Type de fixation | Montage mural/au plafond |
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Couple de la vis du couvercle | 1 Nm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902110063 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Matériau de la partie inférieure | Polystyrène |
|---|---|
| Matériau de la partie supérieure | Polystyrène |
| Matériau de la vis pour couvercle | Acier inoxydable V2A |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Bloc de bornes Abox 025/040 KLS-2,5²/4²
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V
Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris
passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...
Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...
Passe-câbles à double membrane DMS M20/w
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane DMS M20
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
Tubulure de préhension des tubes lisses, avec contre-écrou, polystyrène, gris
Kit de plombage
