Cet article est archivé!

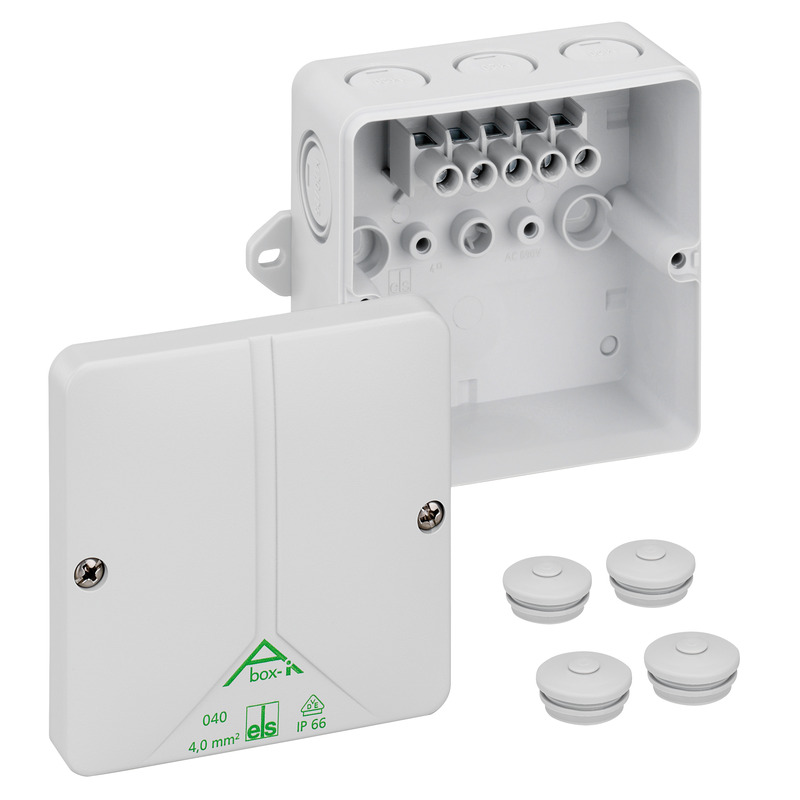

Boîte de raccordement

Abox-i m 040 AB-4²

Référence produit: 50340401 | Dimensions: 94 x 94 x 57 mm

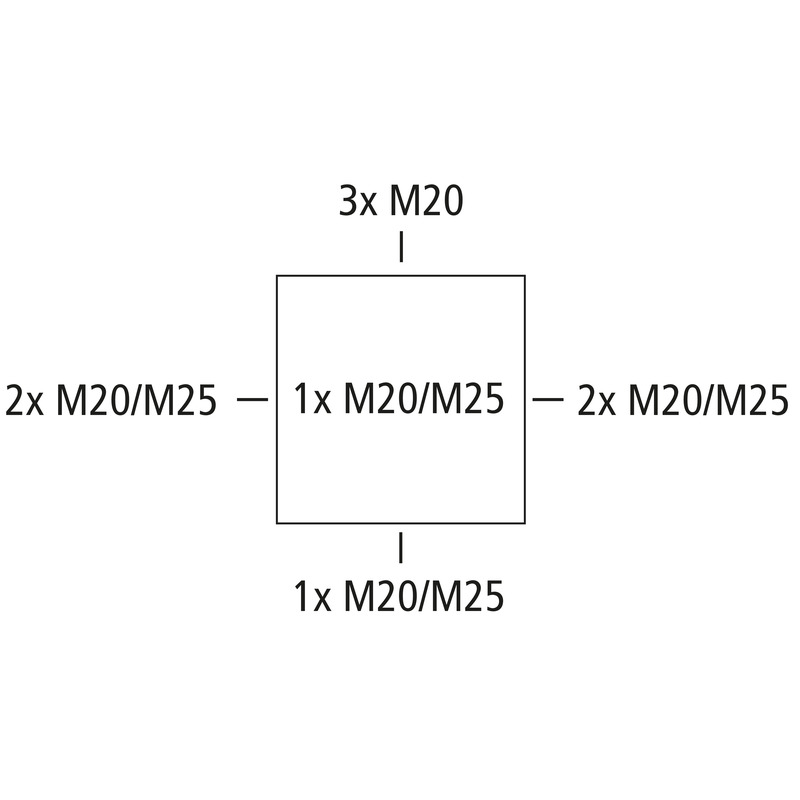

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25, (1 Arrière, 8 latéral), points de fixation externes, pour des installations en environnement industriel et zone extérieure protégée

gris, avec borne à vis, 5 pôles - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Accessoires joints:
4 Passe-câbles à double membrane IP66 M25 Plage d'étanchéité 9 - 16 mm

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP66
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	94 mm
Longueur	94 mm
Hauteur	57 mm
Poids	0.1988 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.7 Nm
Fixation	points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (436 Ko)
Plan dimensionnel	dxf (5 Mo)
Plan dimensionnel	dwg (971 Ko)
Plan dimensionnel	jpg (1 Mo)

Certificat

DNV Certificat EN	pdf (198 Ko)
UKCA Explication EN	pdf (49 Ko)
VDE Certificat (DIN EN 60670) DE/EN	pdf (329 Ko)
CE Explication DE/EN/FR	pdf (312 Ko)
DLG Homologation DE	pdf (2 Mo)
DLG Homologation EN	pdf (2 Mo)
CE Explication DE/EN/PL	pdf (316 Ko)

Accessoires

Presse-étoupes KVR M20-MGM

Dimensions : 26,5 x 26,5 x 36 mm
Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Presse-étoupes KVR M20-GDB/MGM

Dimensions : 30 x 30 x 37 mm
Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Presse-étoupes KVR M25-MGM

Dimensions : 31,5 x 31,5 x 44 mm
Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Liste de surveillance

Détails

Presse-étoupes KVR M25

Dimensions : 31,5 x 31,5 x 44 mm
Référence produit: 24742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, sans contre-écrou,...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M20/w

Dimensions : 25,2 x 25,2 x 13,4 mm
Référence produit: 26012001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M25/w

Dimensions : 29,7 x 29,7 x 13,6 mm
Référence produit: 26012501

Plage d'étanchéité 9 - 17 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M20

Dimensions : 25,2 x 25,2 x 13,4 mm
Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Passe-câbles à double membrane DMS M25

Dimensions : 29,7 x 29,7 x 13,6 mm
Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Liste de surveillance

Détails

Bloc de bornes Abox 025/040 KLS-2,5²/4²

Dimensions : 46,6 x 17,8 x 31,5 mm
Référence produit: 84000401

5 pôles - 2,5/4 mm²

Borne de connexion selon DIN EN 60998 (VDE 0613), U_i=690V

Liste de surveillance

Détails

Cet article est archivé!

Kit de plombage Abox PST

Dimensions : 10 x 25 x 12,5 mm
Référence produit: 89001001

pour boîtes de dérivation Abox/Abox-i 025 à 100, (livré de série à...

Kit de plombage

Liste de surveillance

Détails

Porte-bornes Abox 025/040 KLH-SL 0,2/4²

Dimensions : 56,4 x 23 x 28,5 mm
Référence produit: 84000201

convient pour toutes les boîtiers de raccordement Abox / Abox-i...

Fixation de borne pour bornes d’installation WAGO de la série 221-41X

Liste de surveillance

Détails

BIM-Dateien

Connectez-vous à mySpelsberg pour télécharger les fichiers du BIM. Connexion mySpelsberg

Texte du produit

Connectez-vous à mySpelsberg pour télécharger les textes d’offres. Connexion mySpelsberg

Produits similaires

Cet article est archivé!

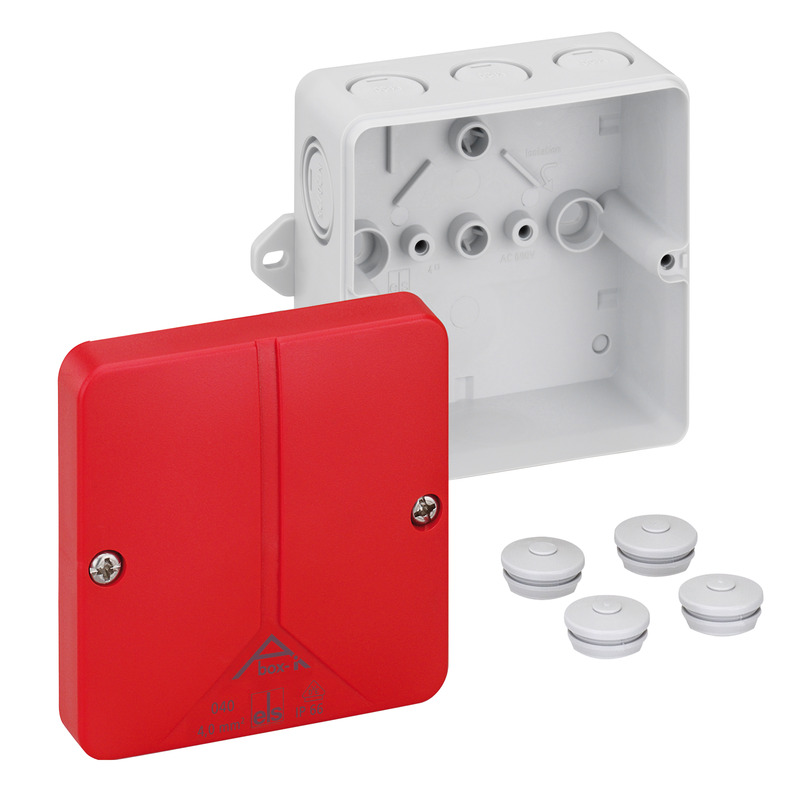

Boîte de raccordement Abox-i m 040 AB SB-L

Dimensions : 94 x 94 x 57 mm
Référence produit: 50370401

gris, avec couvercle rouge, sans bornes, pour marquage des circuits...

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², U_i=690 V AC, Certifié...

Liste de surveillance

Détails

Cet article est archivé!

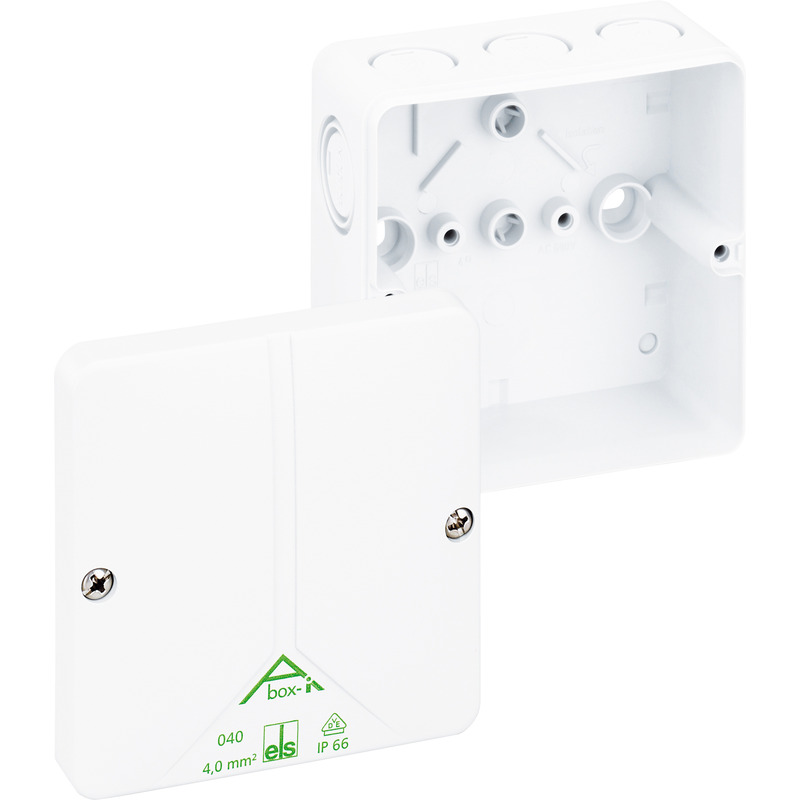

Boîte de raccordement Abox-i m 040 AB-L/w
