Ce produit est obsolète. expire à 28.02.2025

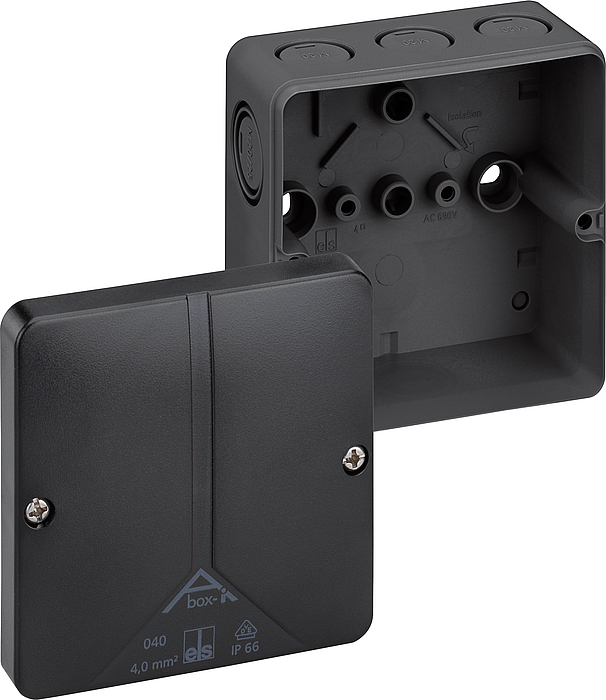

Boîte de raccordement

Abox-i m 040-L/sw

Référence produit: 50290401 | Dimensions: 94 x 94 x 57 mm

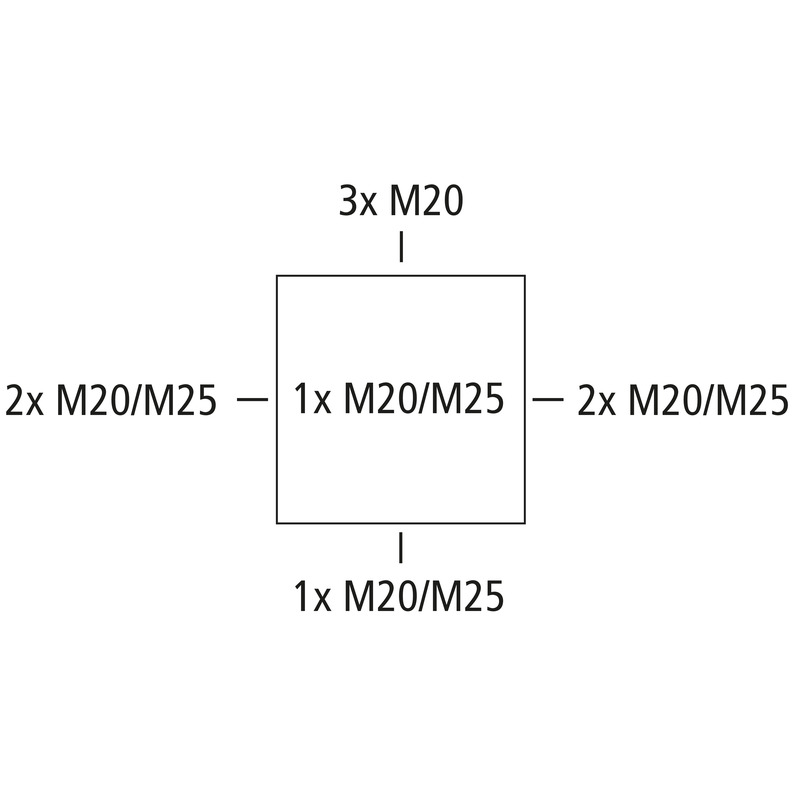

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25, (1 Arrière, 8 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

noir, sans bornes

Accessoires joints:
4 Passe-câbles à double membrane IP66 M25 Plage d'étanchéité 9 - 16 mm

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP66
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	noir
Couleur de la partie supérieure	noir

Dimensions

Largeur	94 mm
Longueur	94 mm
Hauteur	57 mm
Poids	0.153 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.7 Nm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902532902
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	dwg (936 Ko)
Plan dimensionnel	jpg (1 Mo)
Plan dimensionnel	pdf (410 Ko)
Plan dimensionnel	dxf (5 Mo)

Certificat

DLG Homologation DE	pdf (2 Mo)
VDE Certificat (DIN EN 60670) DE/EN	pdf (329 Ko)
CE Explication DE/EN/PL	pdf (316 Ko)
UKCA Explication EN	pdf (49 Ko)
CE Explication DE/EN/FR	pdf (312 Ko)
DNV Certificat EN	pdf (198 Ko)
DLG Homologation EN	pdf (2 Mo)
