Ce produit est obsolète. expire à 28.02.2025

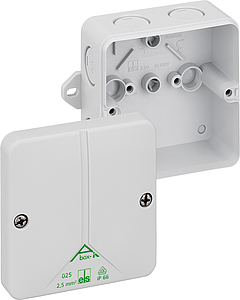

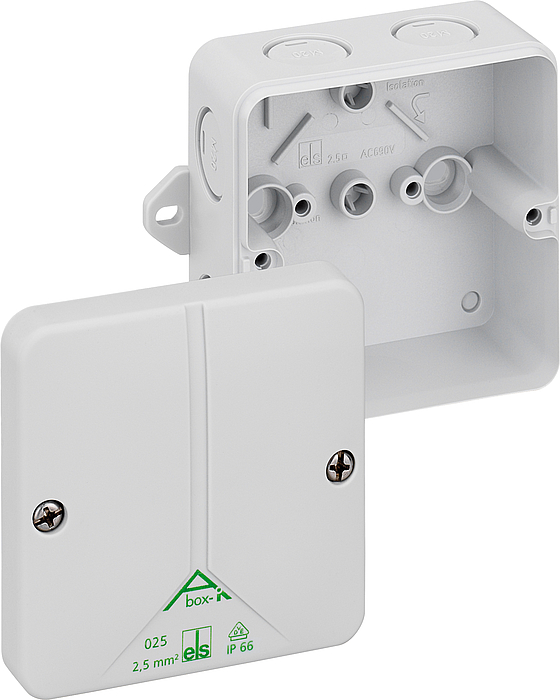

Boîte de raccordement

Abox-i m 025 AB-L

Référence produit: 49990201 | Dimensions: 82 x 82 x 52 mm

Boîte de raccordement, avec indice de protection IP66, Section nominale 2,5 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20, (1 Arrière, 7 latéral), points de fixation externes, pour des installations en environnement industriel et zone extérieure protégée

gris, sans bornes

Accessoires joints:
4 Passe-câbles à double membrane IP66 M20 Plage d'étanchéité 7 - 12 mm

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	2,5 mm²
Classe de protection	II
Type de protection	IP66
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	82 mm
Longueur	82 mm
Hauteur	52 mm
Poids	0.1164 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.7 Nm
Fixation	points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902532513
Packing Unit Code	C62
ETIM Class	EC002600
Numéro de tarif des douanes	85389099

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Fiche cotée

Plan dimensionnel	pdf (365 Ko)
Plan dimensionnel	dxf (4 Mo)
Plan dimensionnel	dwg (801 Ko)
Plan dimensionnel	jpg (1 Mo)

Certificat

DNV Certificat EN	pdf (198 Ko)
DLG Homologation DE	pdf (2 Mo)
CE Explication DE/EN/FR	pdf (312 Ko)
UKCA Explication EN	pdf (49 Ko)
DLG Homologation EN	pdf (2 Mo)
VDE Certificat (DIN EN 60670) DE/EN	pdf (329 Ko)
CE Explication DE/EN/PL	pdf (316 Ko)
