Abzweigkasten Abox-i 040 AB-4² (49440401) Abox (jusqu'en 2024): Spelsberg
Cet article est archivé!

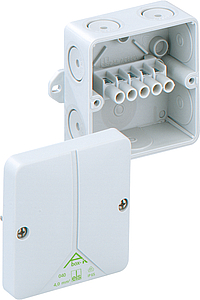

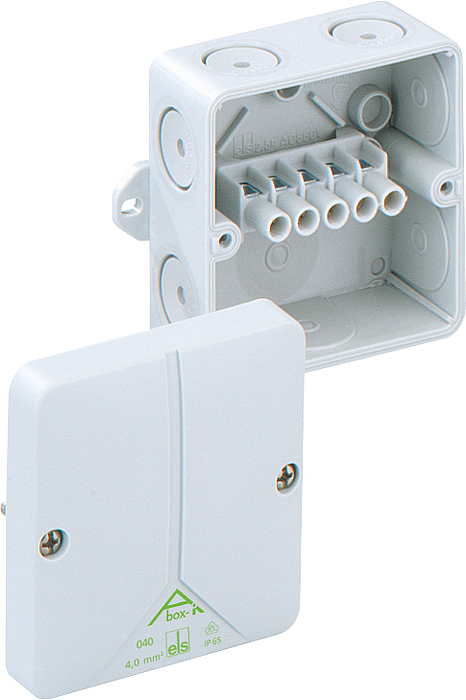

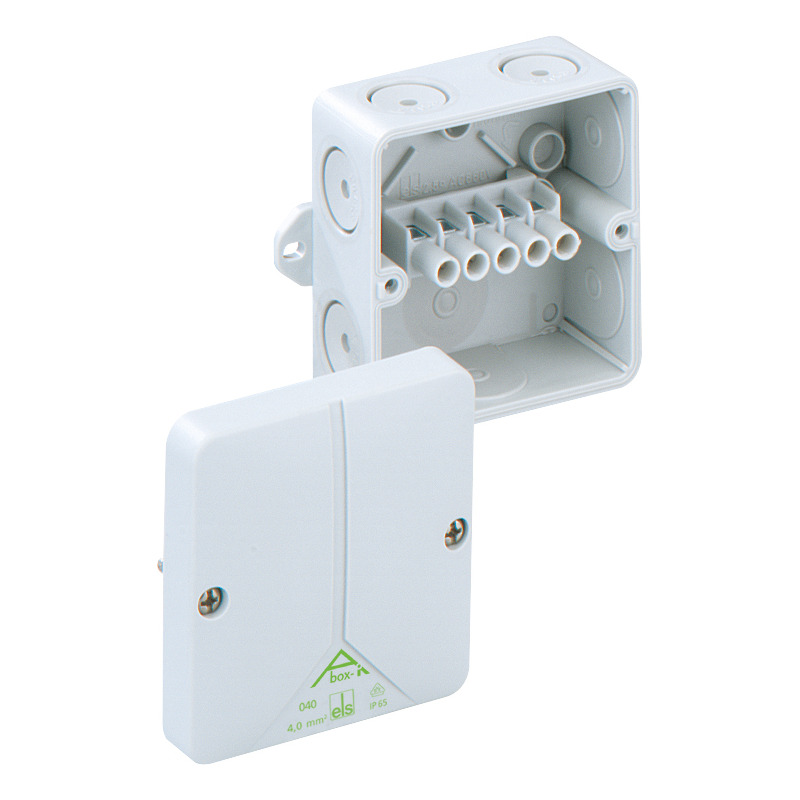

Boîte de raccordement

Abox-i 040 AB-4²

Référence produit: 49440401 | Dimensions: 93 x 93 x 55 mm

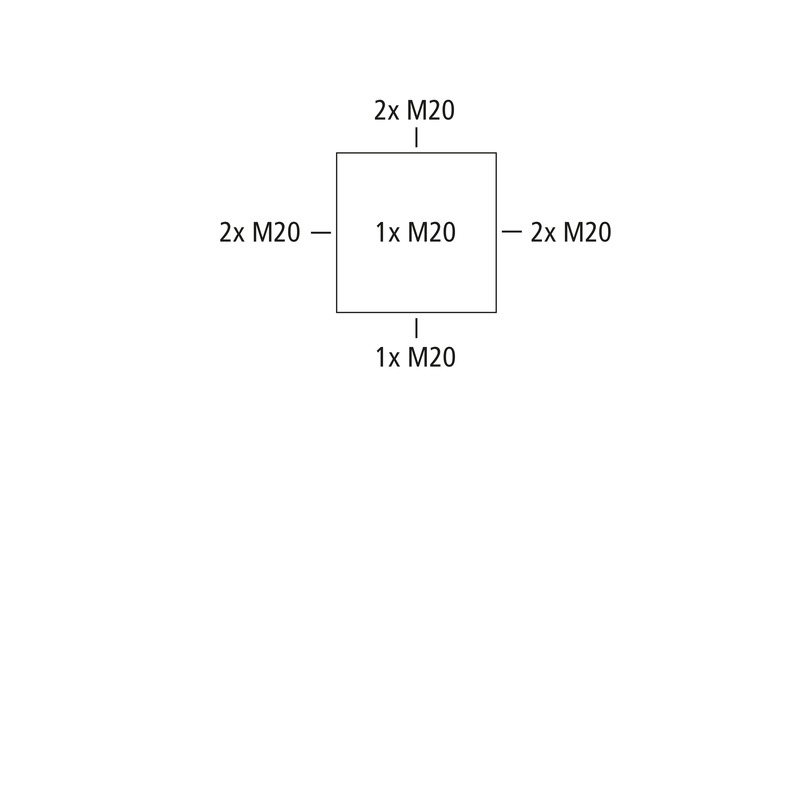

Boîte de raccordement, avec indice de protection IP65, Section nominale 4 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), membranes d'entrée souples et auto-étanches, M20, Plage d'étanchéité 2 - 16 mm, (1 Arrière, 7 latéral), points de fixation externes, pour des installations en environnement industriel et zone extérieure protégée

gris, avec borne à vis, 5 pôles - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

Propriétés électriques

Tension nominale d'isolement CA 690 V
Section de conducteur max. 4 mm²
Classe de protection II
Type de protection IP65
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 93 mm
Longueur 93 mm
Hauteur 55 mm
Poids 0.1355 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

pour plage d’étanchéité min. 2 mm
pour plage d’étanchéité max. 16 mm
Type de fixation Montage mural/au plafond
Résistance aux chocs IK08
Plombable oui
Couple de la vis du couvercle 1.7 Nm
Fixation points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C 95 %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure protégée

Sales Information

ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure ASA-PC
Matériau de la partie supérieure ASA-PC
Matériau d'étanchéité Élastomère thermoplastique
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle DLG (résistance à l’ammoniac)
Marque de contrôle DNV (classe : navires et installations Offshore)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (1 Mo)

Accessoires

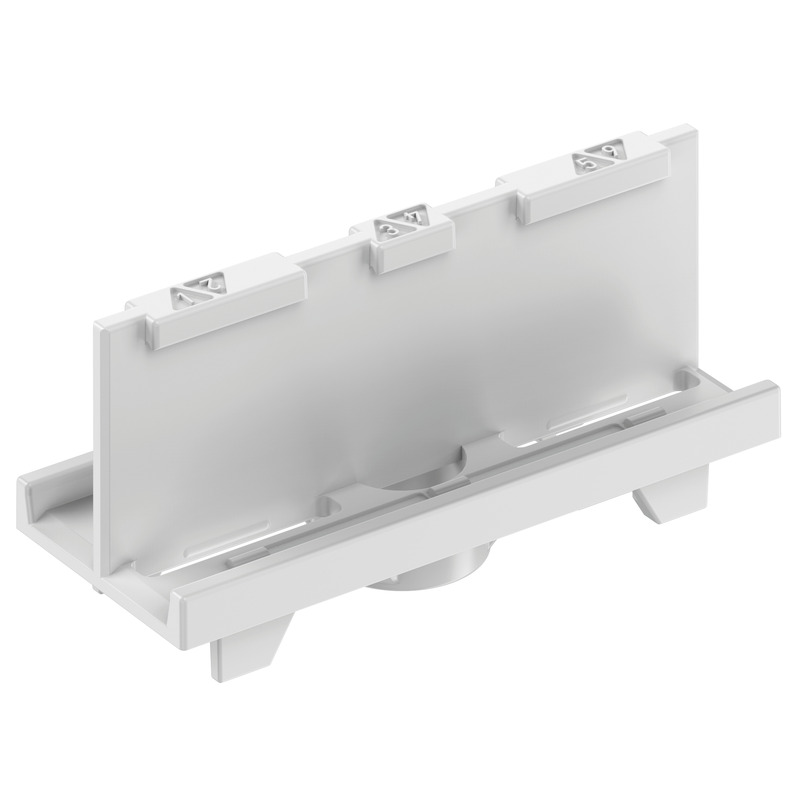

Porte-bornes Abox 025/040 KLH-SL 0,2/4²

  • Dimensions : 56,4 x 23 x 28,5 mm
  • Référence produit: 84000201

convient pour toutes les boîtiers de raccordement Abox / Abox-i...



Fixation de borne pour bornes d’installation WAGO de la série 221-41X
