Abzweigkasten Abox XT SL 6² (49280601) Abox (jusqu'en 2024): Spelsberg
Cet article est archivé!

Boîte de raccordement

Abox XT SL 6²

Référence produit: 49280601 | Dimensions: 140 x 140 x 79 mm

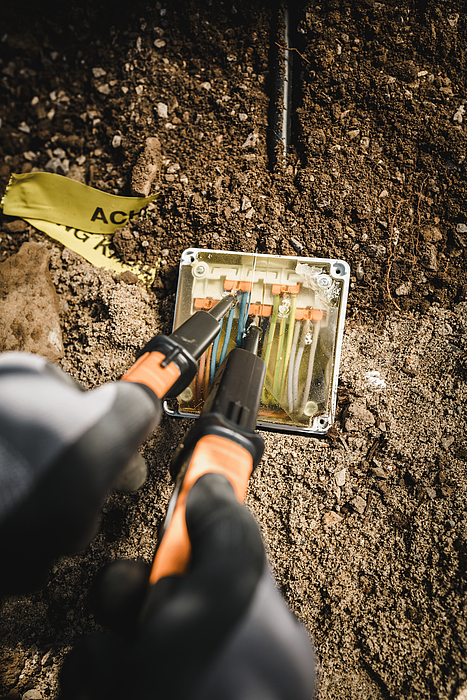

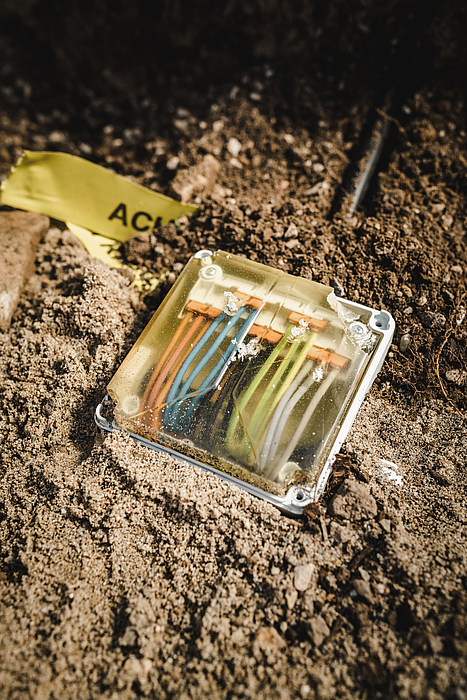

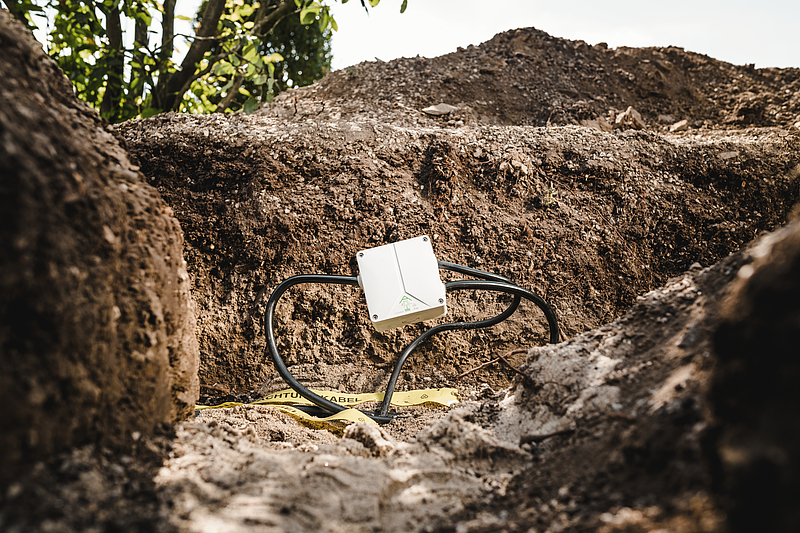

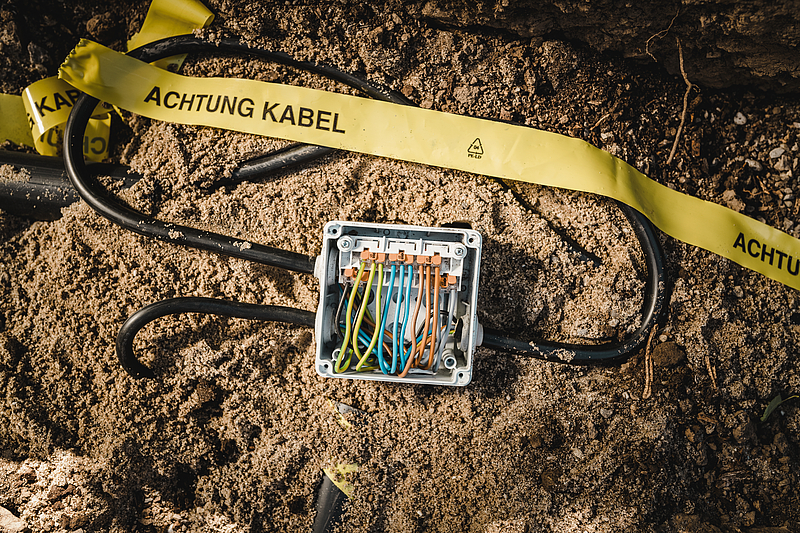

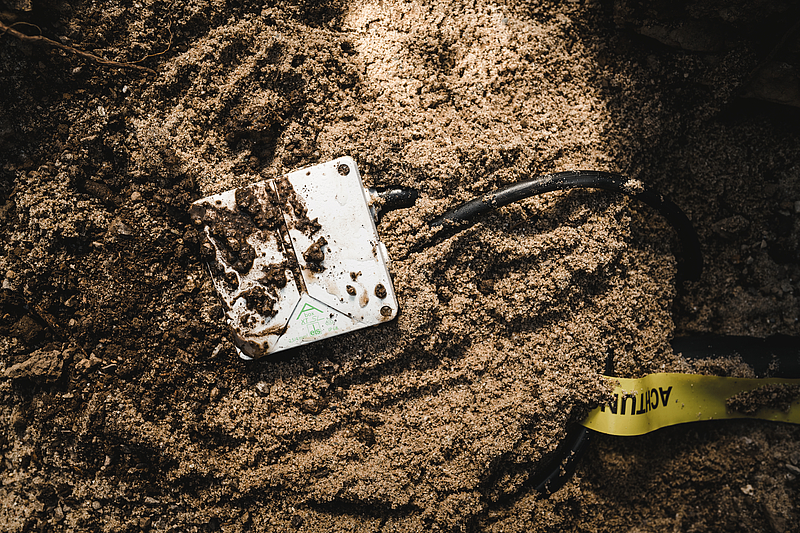

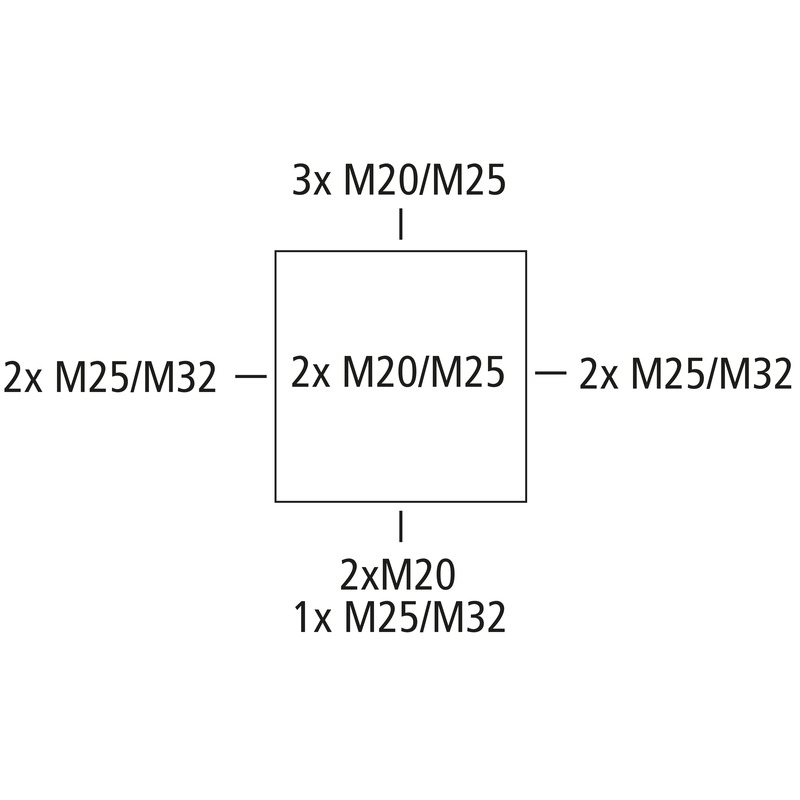

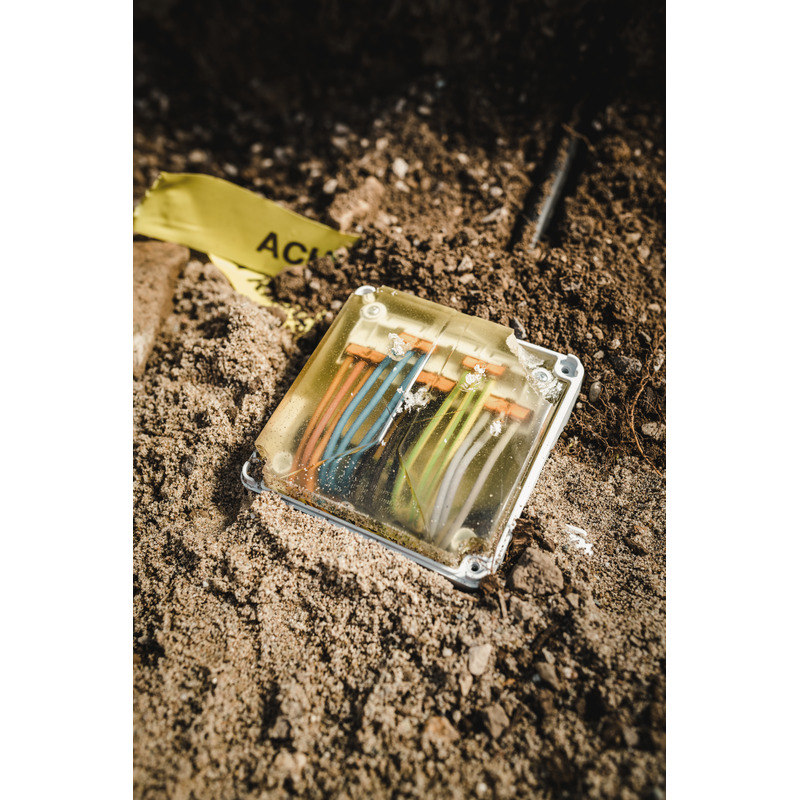

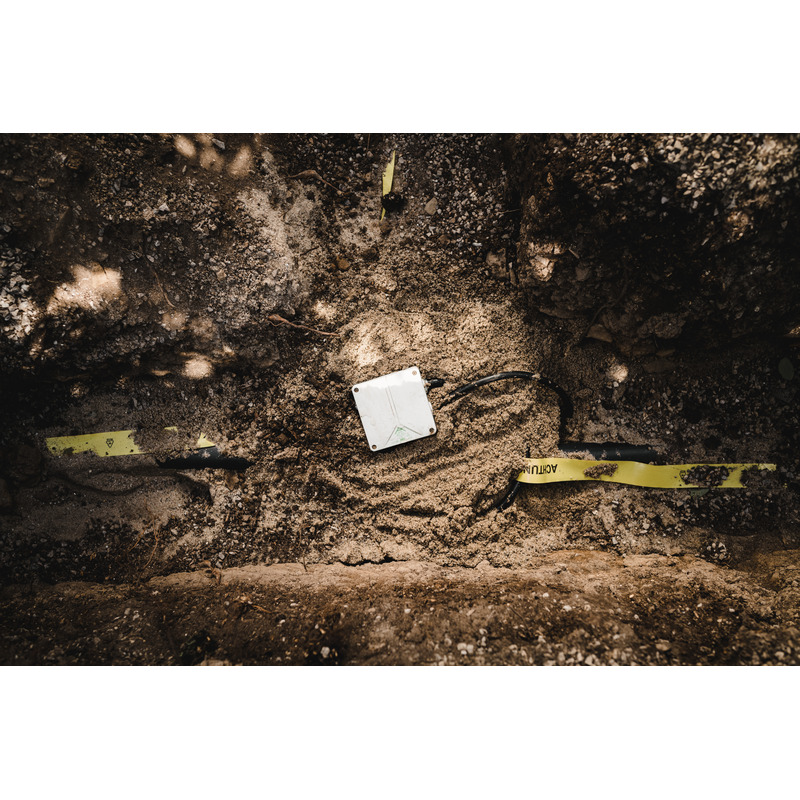

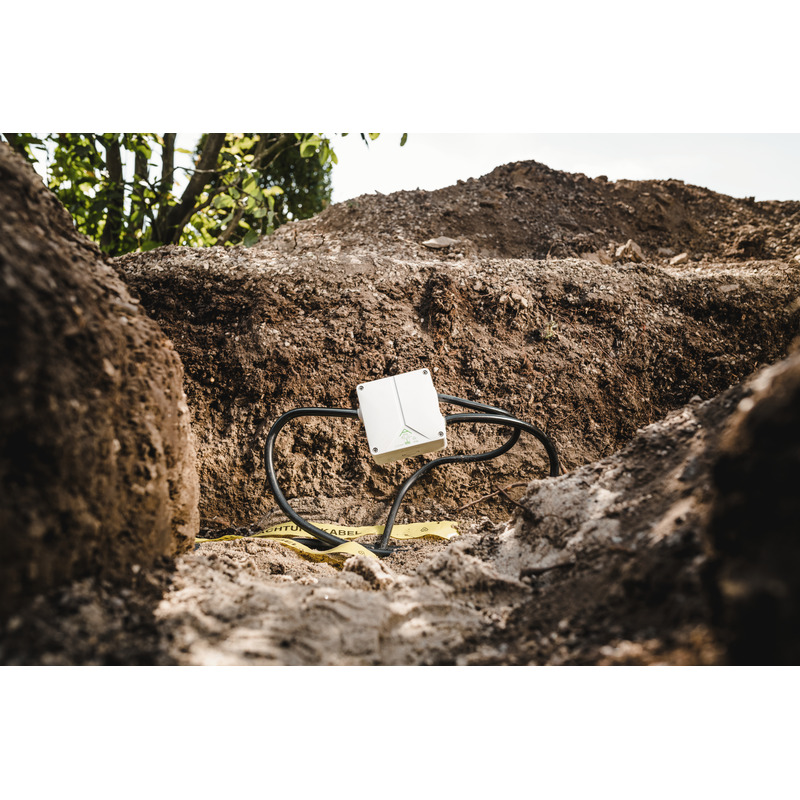

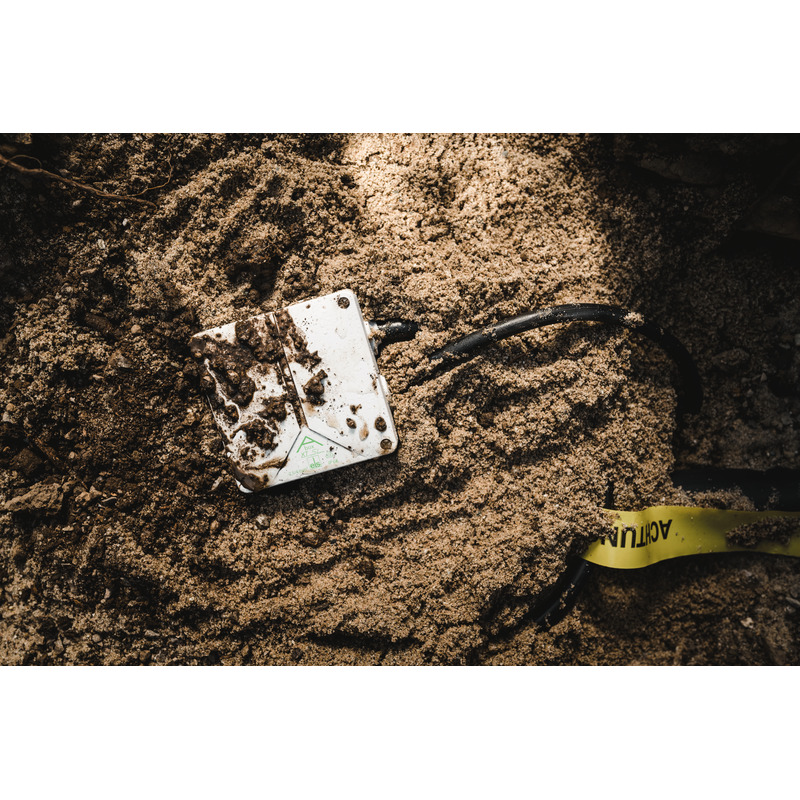

Boîte de raccordement, avec indice de protection IP68, Section nominale 6 mm², Ui=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Membranes extractibles, M20/M25/M32, (2 Arrière, 10 latéral), points de fixation internes, avec bornes sans vis pour le coulage, pour le montage dans les zones d'inondation et dans la terre sans charges dues au trafic routier

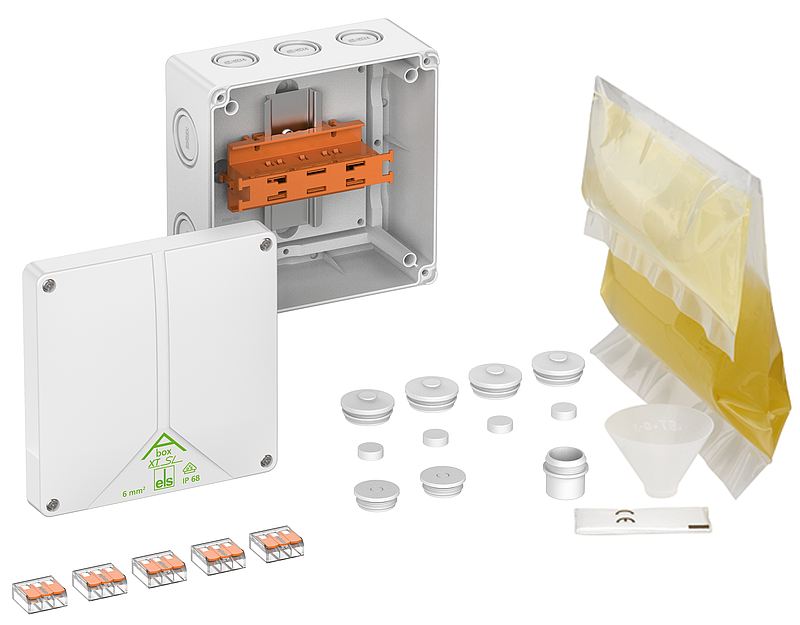

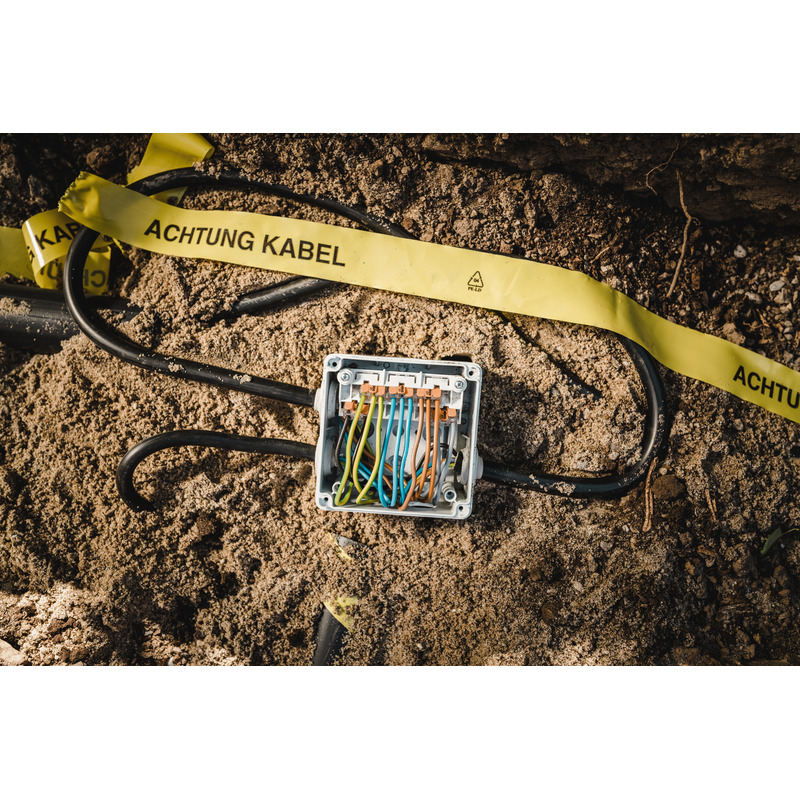

gris, avec 5 bornes 3 fils sans vis de type Wago 221-613, section nominale max. selon DIN EN 60998 : 6 mm², section acceptée par pôle : 3 x 0,2 à 6 mm² rigide/souple

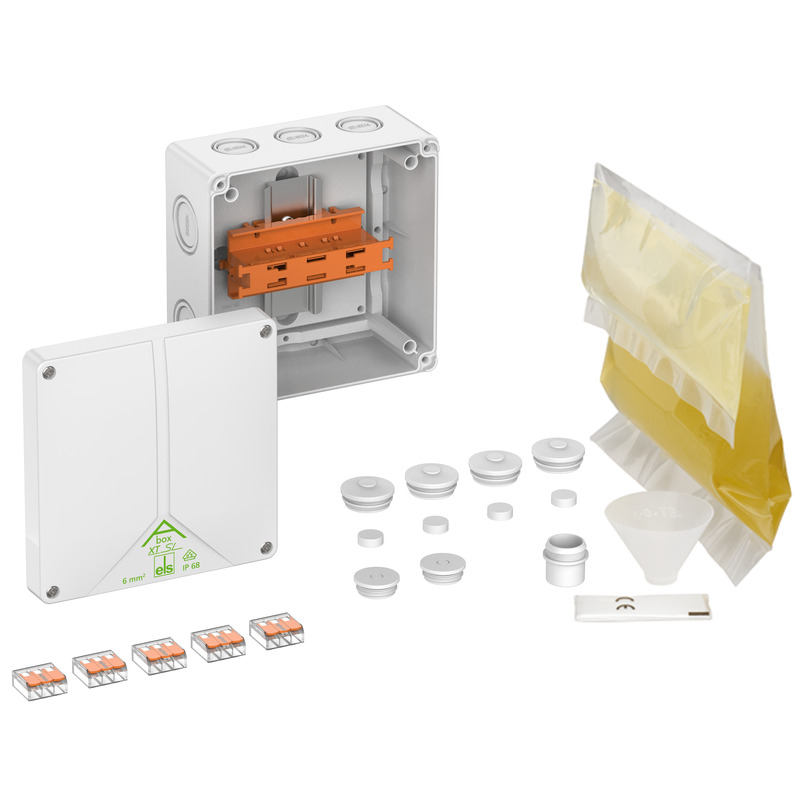

Accessoires joints:
4 raccords à double membrane IP66 M32 - plage d'étanchéité 14 - 21 mm, 2 bouchons de fermeture M20, 1 entrée de câbles M20, 1 sachet de résine GHB4 avec trémie de remplissage

Propriétés électriques

Tension nominale d'isolement CA 450 V
Section de conducteur max. 6 mm²
Classe de protection II
Type de protection IP68
UL Type Rating n.i.

Couleurs

Couleur de la partie inférieure gris
Couleur de la partie supérieure gris

Dimensions

Largeur 140 mm
Longueur 140 mm
Hauteur 79 mm
Poids 1.612 kg

Propriétés du matériel

Résistant aux UV oui
sans halogène oui
Classe d'inflammabilité selon UL94 V2
Résistance du filament selon EN 60695-2-11 960 °C

Propriétés mécaniques

Résistance aux chocs IK08
Plombable oui
Couple de la vis du couvercle 1.7 Nm
Fixation points de fixation internes

Conditions ambiantes

Température ambiante min. -35 °C
Température ambiante max. 80 °C
Température ambiante 24h 60 °C
Lieu d’installation zone extérieure non protégée

Sales Information

EAN 4013902643318
Packing Unit Code CT
ETIM Class EC002600
Numéro de tarif des douanes 85369095

Matériau

Matériau de la partie inférieure Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure Polycarbonate, renforcé aux fibres de verre
Matériau de l’entrée non pertinent
Matériau de la vis pour couvercle Acier inoxydable V2A

Certificats

Marque de contrôle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES pdf (611 Ko)

Fiche cotée

Plan dimensionnel dxf (3 Mo)
Plan dimensionnel pdf (318 Ko)
Plan dimensionnel dwg (626 Ko)
Plan dimensionnel jpg (1 Mo)

Fiche de données de sécurité

Fiche de données de sécurité EN pdf (774 Ko)
Fiche de données de sécurité DK pdf (199 Ko)
Fiche de données de sécurité DE pdf (794 Ko)

Certificat

VDE Certificat (DIN EN 60670-1 / -22) DE/EN pdf (269 Ko)
CE Explication DE/EN/FR pdf (62 Ko)
CE Explication DE/EN/PL pdf (90 Ko)
UKCA Explication EN pdf (49 Ko)

Accessoires

Cet article est archivé!

Sachet de résine GHB 4

  • Référence produit: 49251001

1200 ml, sans halogène



Sachet de résine GHB 4, pour Abox XT 100-10² et Abox XT SL 6², sans marquage avec trémie et gants à...



Passe-câbles à double membrane DMS M20

  • Dimensions : 25,2 x 25,2 x 13,4 mm
  • Référence produit: 26042001

Plage d'étanchéité 7 - 13 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M25

  • Dimensions : 29,7 x 29,7 x 13,6 mm
  • Référence produit: 26042501

Plage d'étanchéité 9 - 17 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Passe-câbles à double membrane DMS M32

  • Dimensions : 36,7 x 36,7 x 14,7 mm
  • Référence produit: 26043201

Plage d'étanchéité 13 - 21 mm



Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...



Presse-étoupes KVR M20-MGM

  • Dimensions : 26,5 x 26,5 x 36 mm
  • Référence produit: 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M20-GDB/MGM

  • Dimensions : 30 x 30 x 37 mm
  • Référence produit: 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M25-MGM

  • Dimensions : 31,5 x 31,5 x 44 mm
  • Référence produit: 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Presse-étoupes KVR M32-MGM

  • Dimensions : 40 x 40 x 50 mm
  • Référence produit: 22743201

Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm



Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...



Embout de montage AST M20

  • Dimensions : 24,5 x 24,5 x 22,5 mm
  • Référence produit: 23042001

Plage d'étanchéité 8 - 13,5 mm



Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...



Bouchon de fermeture VST M20

  • Dimensions : 24,5 x 24,5 x 13,5 mm
  • Référence produit: 23142001

Plage d'étanchéité 8 - 13,5 mm



Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...
