Cet article est archivé!

Boîte de raccordement

Abox XT 060-6²

Référence produit: 49240601 | Dimensions: 110 x 110 x 67 mm

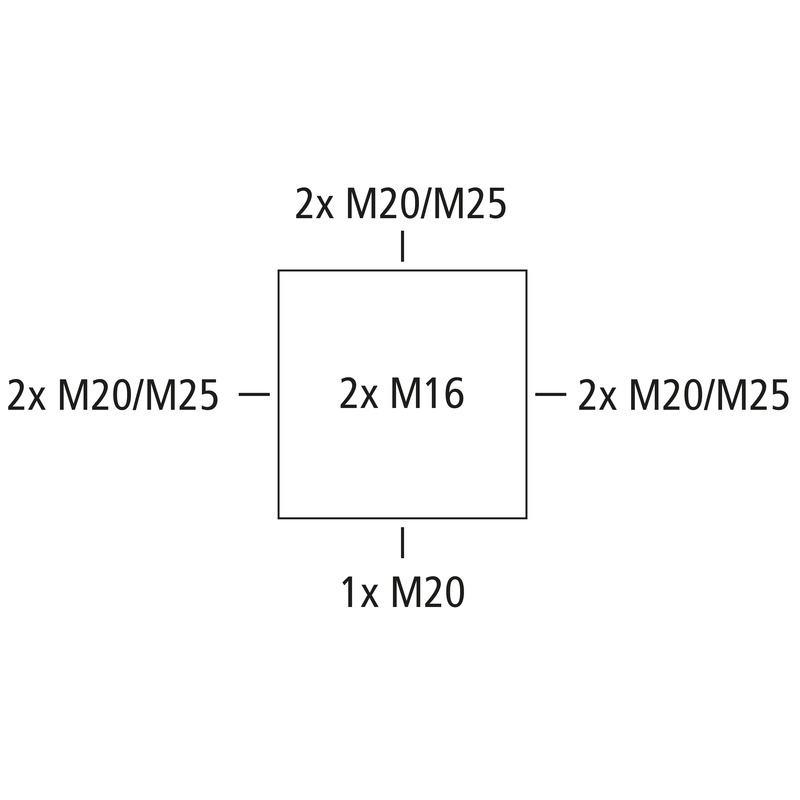

Boîte de raccordement, avec indice de protection IP68, Section nominale 6 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Membranes extractibles, M20/M25, (2 Arrière, 7 latéral), points de fixation internes, avec bornes à vis pour le coulage, pour le montage dans les zones d'inondation et dans la terre sans charges dues au trafic routier

gris, avec bornes à vis en saillie, 5 pôles - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

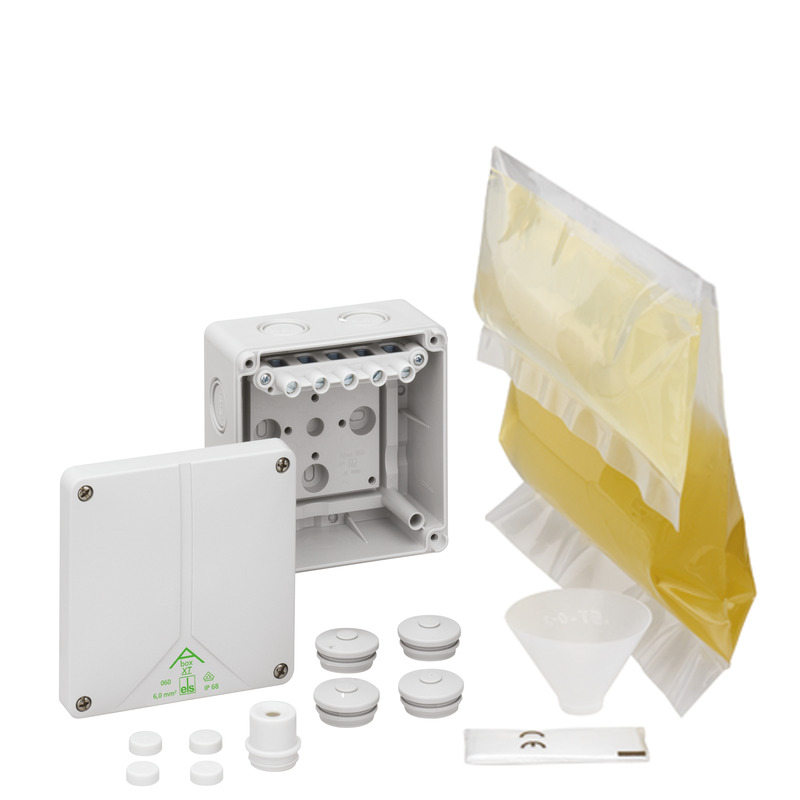

Accessoires joints:
4 raccords à double membrane IP66 M25 - plage d'étanchéité 9 - 16 mm, 2 bouchons de fermeture M20, 1 entrée de câbles M20, 1 sachet de résine GHB3 avec trémie de remplissage

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	6 mm²
Classe de protection	II
Type de protection	IP68
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	110 mm
Longueur	110 mm
Hauteur	67 mm
Poids	0.68 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament selon EN 60695-2-11	960 °C

Propriétés mécaniques

Type de fixation	Universel
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.7 Nm
Fixation	points de fixation internes

Conditions ambiantes

Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902968947
Packing Unit Code	CT
ETIM Class	EC002600
Numéro de tarif des douanes	85369095

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la vis pour couvercle	Acier inoxydable V2A

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE/EN/FR/ES	pdf (472 Ko)

Fiche cotée

Plan dimensionnel	dxf (4 Mo)
Plan dimensionnel	dwg (748 Ko)
Plan dimensionnel	jpg (1 Mo)
Plan dimensionnel	pdf (369 Ko)

Fiche de données de sécurité

Fiche de données de sécurité EN	pdf (774 Ko)
Fiche de données de sécurité DE	pdf (794 Ko)
Fiche de données de sécurité DK	pdf (199 Ko)

Certificat

CE Explication DE/EN/PL	pdf (90 Ko)
CE Explication DE/EN/FR	pdf (311 Ko)
CE Explication DE/EN/FR	pdf (62 Ko)
CE Explication DE/EN/PL	pdf (315 Ko)
VDE Certificat (DIN EN 60670-1 / -22) DE/EN	pdf (269 Ko)
UKCA Explication EN	pdf (49 Ko)
